- AZ1 -



au5

Verwendung:

Zweifachdiode
als Netzgleichrichter



Austauschtypen:






Vergleichstypen:

AZ11
AZ31
RGN1064
VG5107

DatenblattDatenblatt
Uh Ih Ud eff Id max RS CL max
4
Vdir.
1,1
A
2x500
2x400
2x300
V
60
75
100
mA
2x100
2x80
2x60
Ohm
60
µF

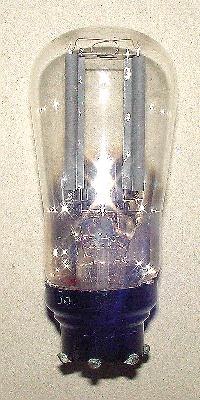

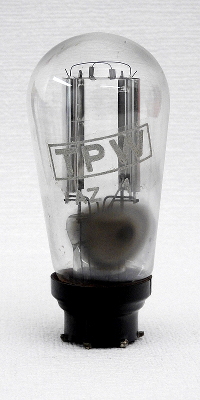

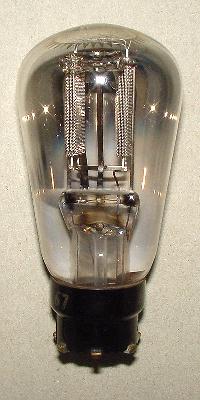

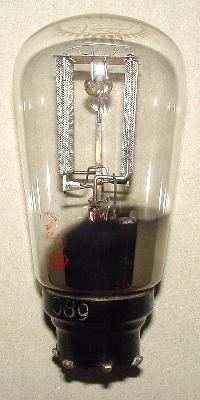

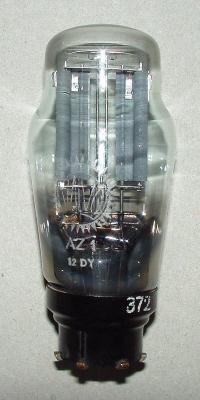

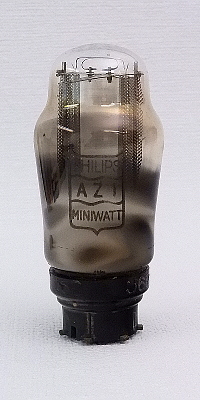

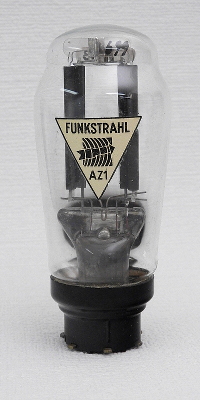

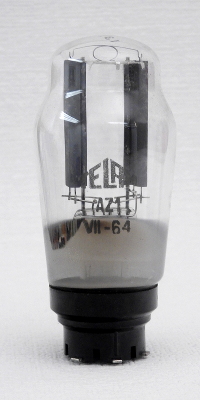

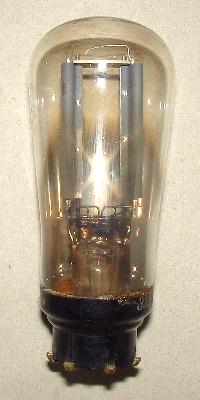

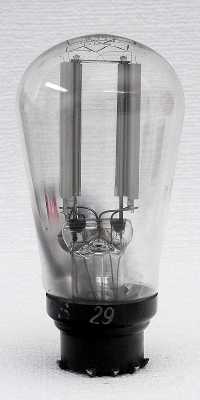

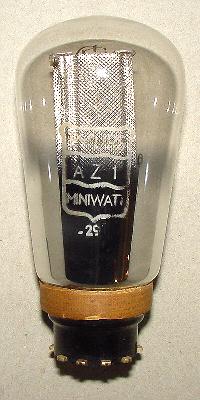

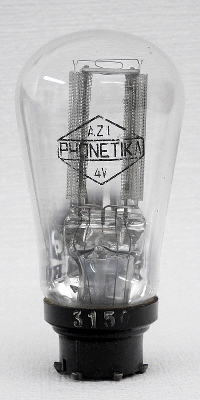

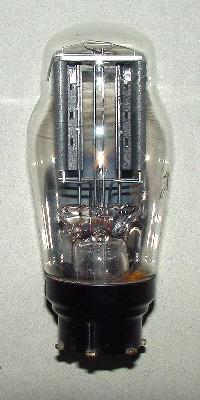

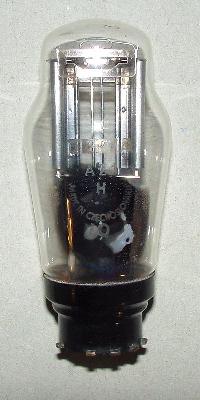

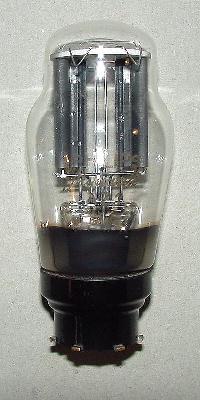

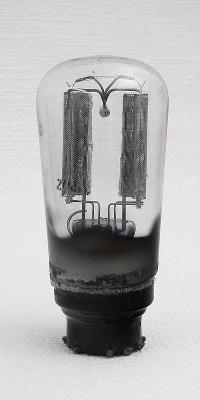

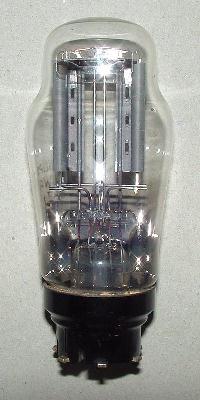

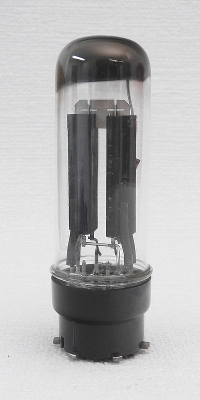

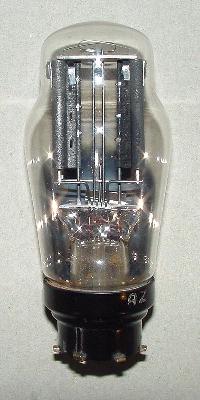

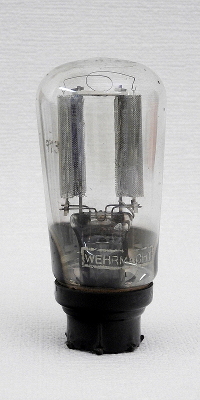

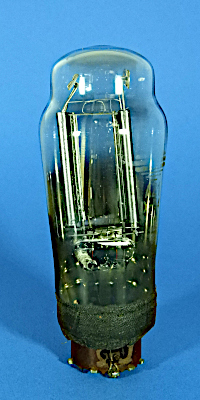

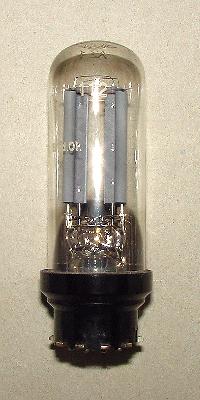

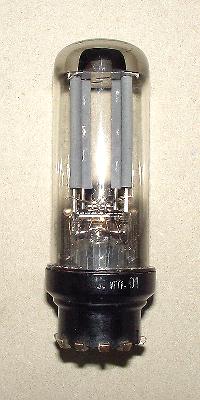

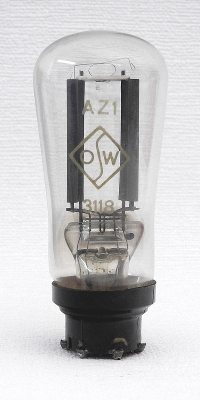

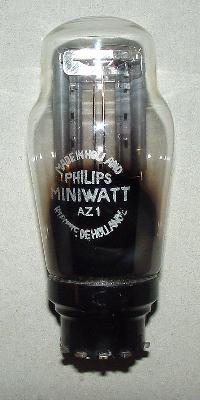

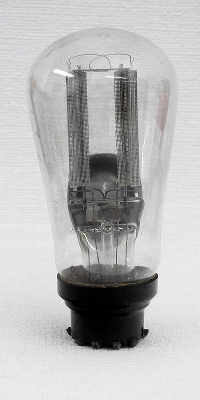

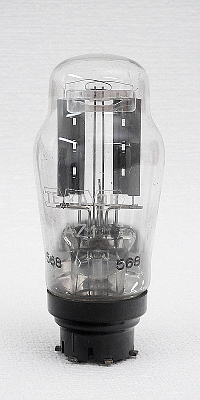

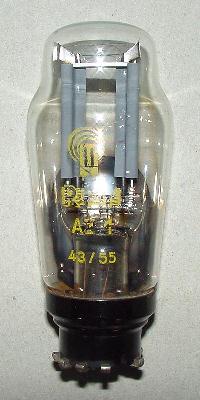

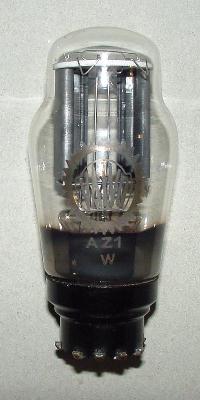

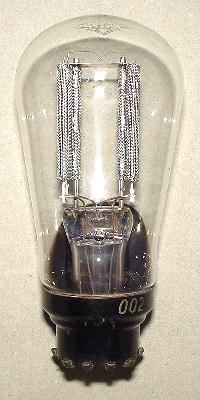

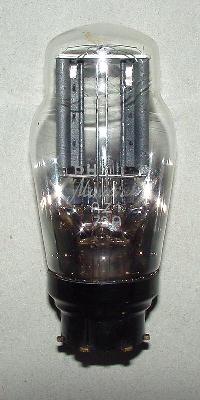

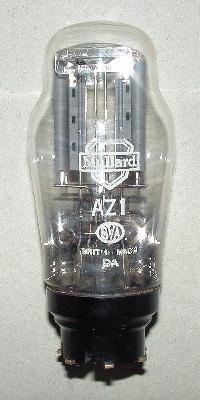

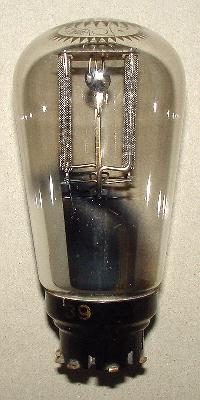

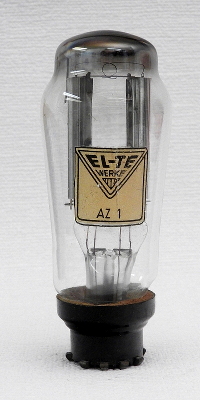

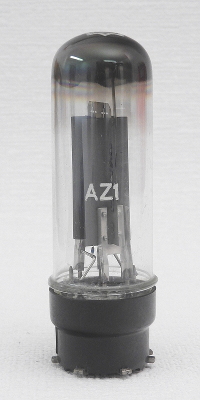

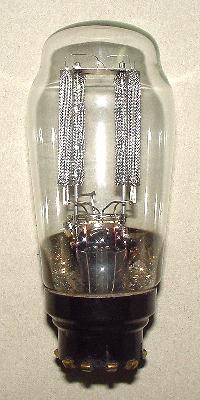

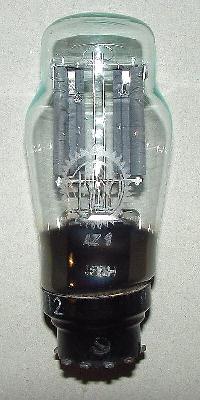

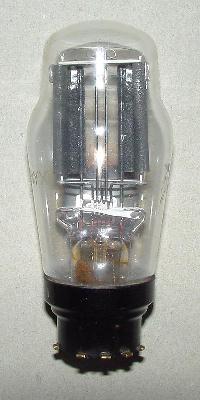

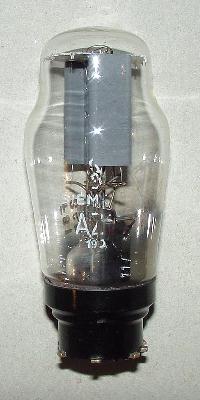

Erstmal alle meine AZ1 im Überblick. Sie unterscheiden sich in den Kolbenformen, Größen und den inneren Aufbauten. Die AZ1 entstand aus der RGN1064 und wurde später durch die AZ11 abgelöst. Mit Octalsockel gab es sie auch als AZ31. Elektrisch sind die Systeme der Röhren identisch, die vier Typen unterscheiden sich lediglich in den Sockeln.


Mit einem Klick auf die jeweiligen Bilder kommt Ihr auf weitere Seiten. Dort habe ich die Röhren ausführlicher beschrieben und zeige auch Detailfotos.
