- AZ1 Siemens-

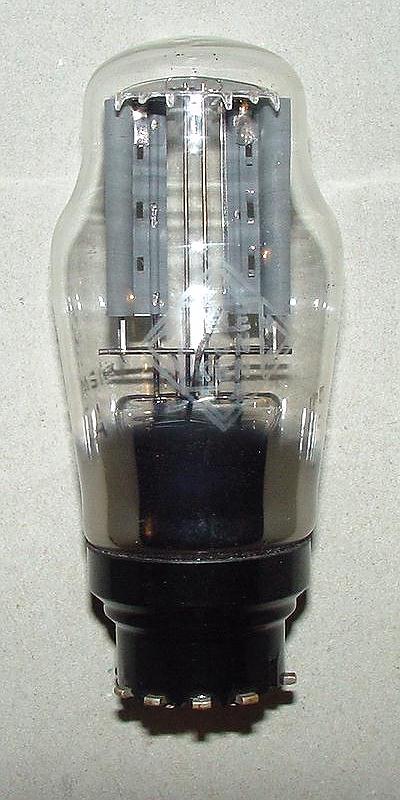

Diese Röhre ist ein Unikum, denn sie trägt zusätzlich zum Siemenslogo noch ein eingeätztes Telefunkenlogo. Allerdings ist das Logo nicht sehr sauber gestaltet. Anhand des Fertigungscodes ist die Röhre zeitlich eindeutig zu identifizieren. Sie wurde einige Jahre nach dem Ende der Siemens-Telefunken Kooperation hergestellt. Das Telefunkenlogo ist hier also eine plumpe Fäschung!


AZ1_9 AZ1_9_D1


Kartoffel- oder Gummistempel, mit Flußsäure bestrichen, fertig.

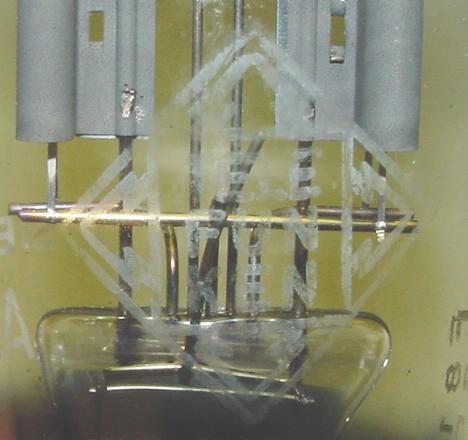

Das gefälschte Logo im Detail.

AZ1_9_D4

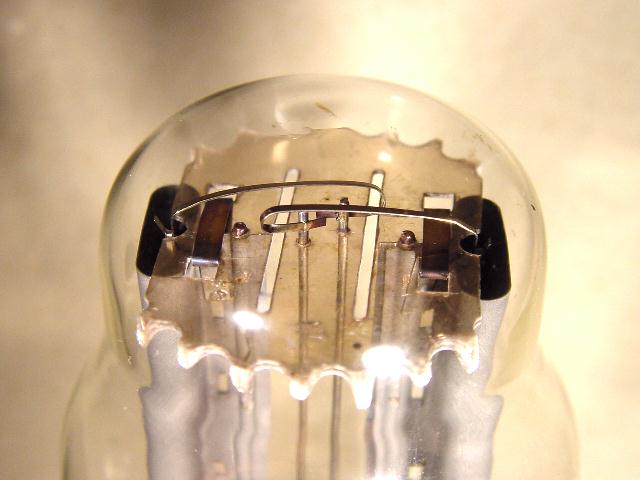

Ein Blick auf die Heizfadenaufhängung. Die Fixierung im Kolben erfolgt direkt durch die obere Glimmerplatte.



AZ1_9_D2

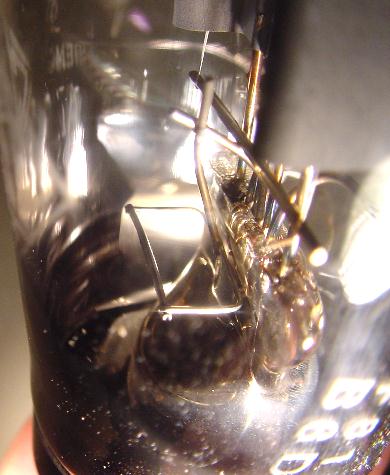

Als Steigbügel ist das Getter bei dieser Röhre ausgebildet.

AZ1_9_D3

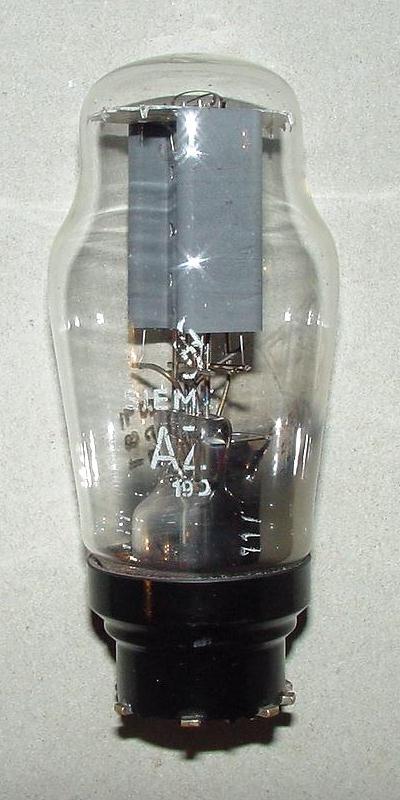

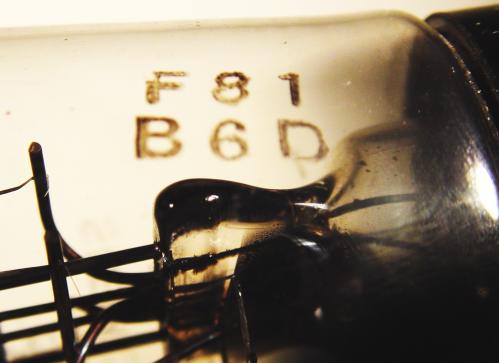

Anhand des Philips-Fertigungscodes konnte diese Röhre eindeutig bestimmt werden. Sie wurde von Mullard in England gefertigt.

AZ1_9_D5
