- AZ11 -

st4

Verwendung:

Zweifachdiode
als Netzgleichrichter

Austauschtypen:

Vergleichstypen:

AZ1
AZ31
RGN1064
VG5107

Datenblatt	U_h	I_h	U_{d eff}	I_{d max}	R_S	C_{L max}
Datenblatt	4 Vdir.	1,1 A	2x500 2x400 2x300 V	60 75 100 mA	2x100 2x80 2x60 Ohm	60 µF

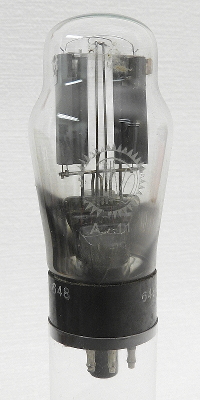

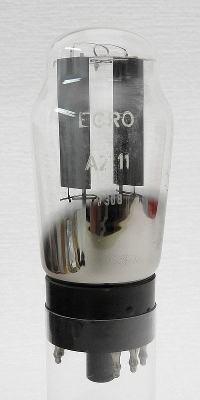

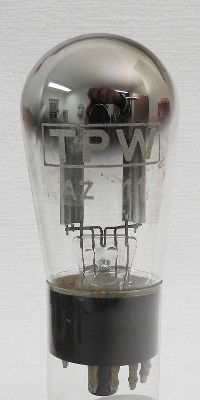

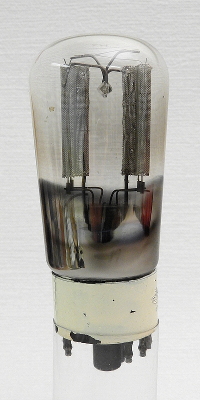

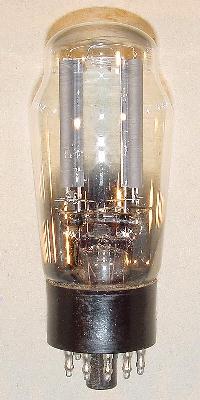

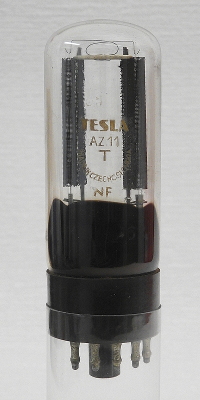

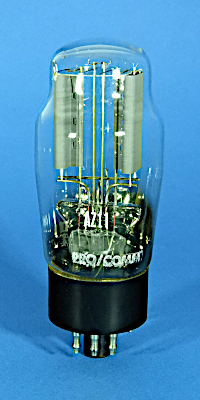

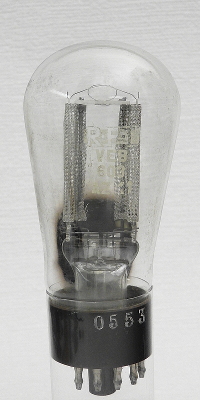

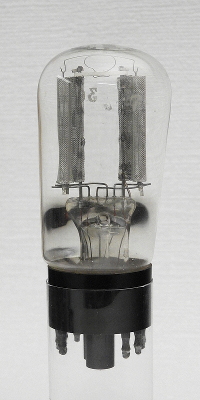

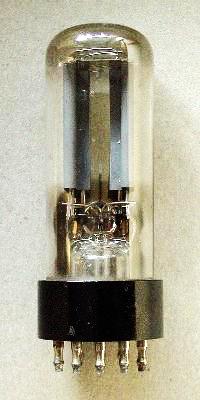

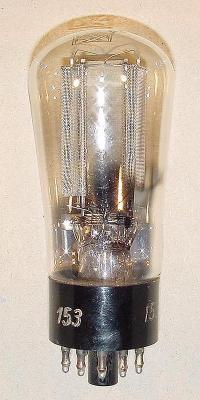

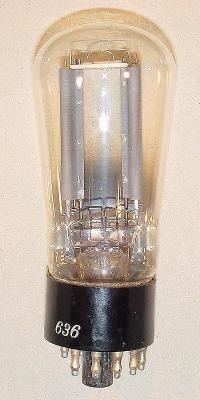

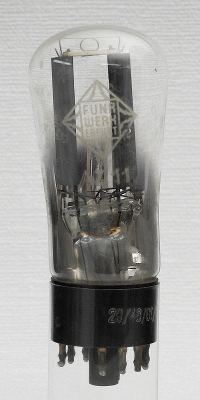

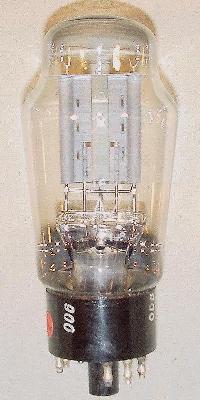

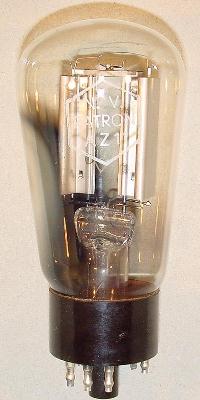

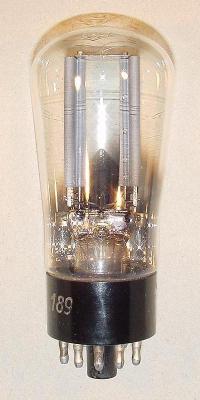

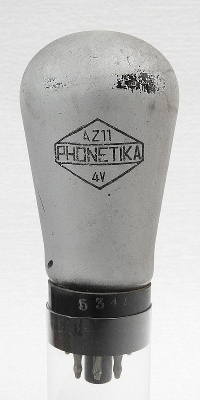

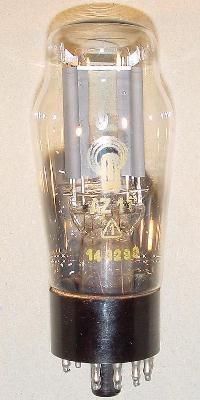

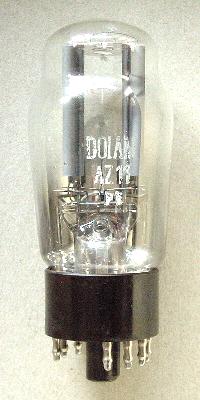

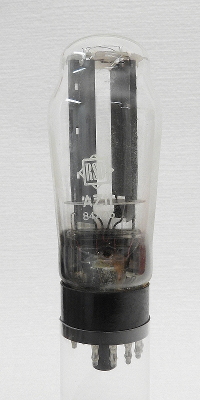

Erstmal alle meine AZ11 im Überblick. Sie unterscheiden sich in den Kolbenformen, Größen und den inneren Aufbauten. Die AZ11 entstand aus der AZ1, die wiederum aus der RGN1064 hervorging. Mit Octalsockel gibt es sie als AZ31. Elektrisch sind die Systeme der Röhren identisch, die vier Typen unterscheiden sich lediglich in den Sockeln.

Mit einem Klick auf die jeweiligen Bilder kommt Ihr auf weitere Seiten. Dort habe ich die Röhren ausführlicher beschrieben und zeige auch Detailfotos.
