- AZ11 RSD -

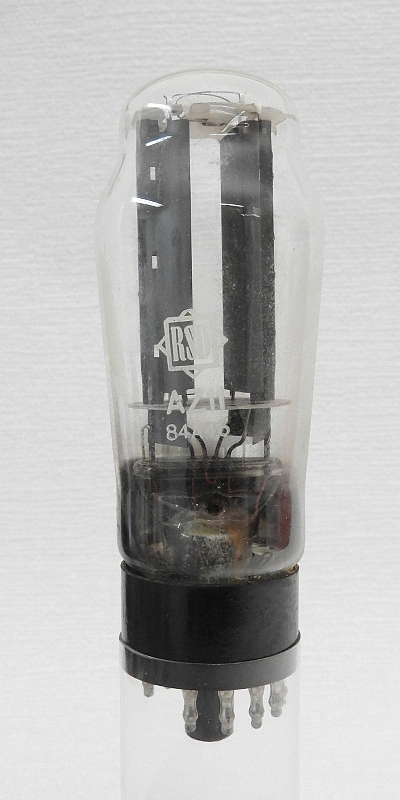

Die Abmessungen dieser Röhre und die Größe der Anodenbleche sind für eine AZ11 ungewöhnlich und passen besser zur AZ12. Eine Messung des Heizstromes erhärtet diesen Verdacht. Der gemessene Heizstrom von 2,3A passt genau zur AZ12, für die AZ11 sind 1,1A angegeben. Die Röhre ist also falsch bestempelt.

AZ11_15

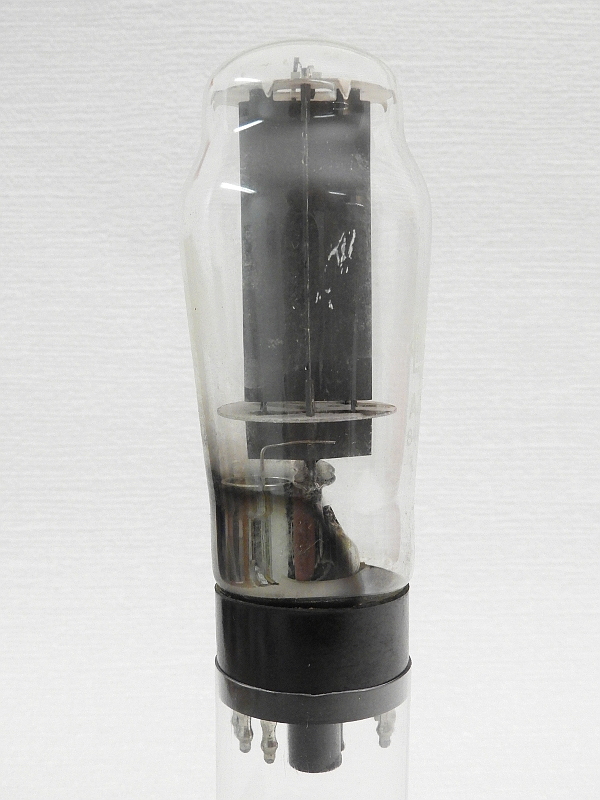

Die Röhre von der Seite fotografiert, man erkennt die breiten Anoden.

AZ11_15

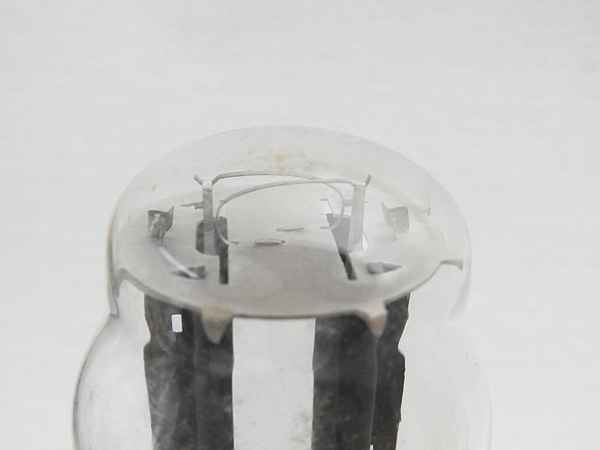

Die Heizfäden sind durch bogenförmige Federn an einer Glimmerplatte aufgehängt, mit der das System gleichzeitig im Kolbendom fixiert wird.

AZ11_15

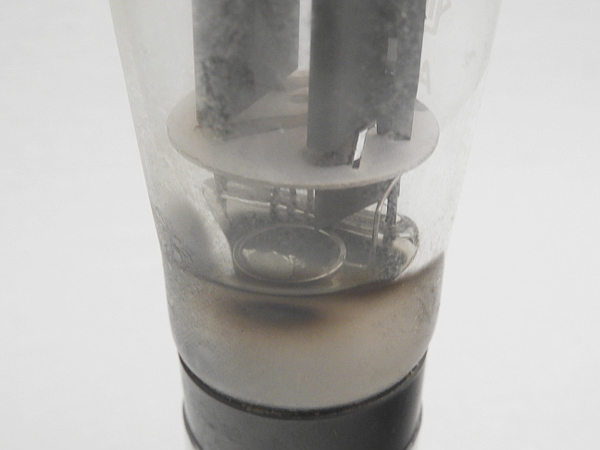

Die Getterung ist hier als Ring ausgeführt.

AZ11_15

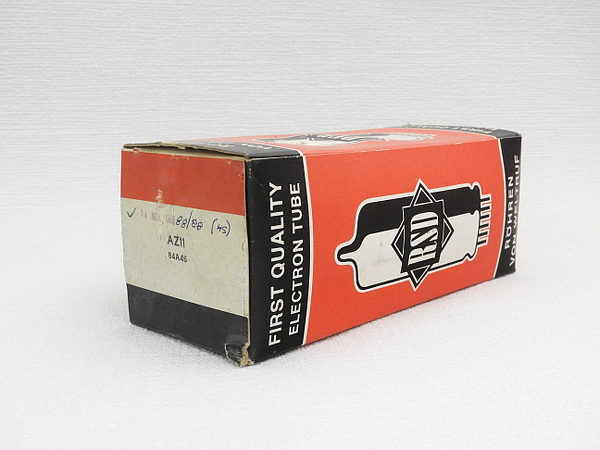

Die GRöhre ist originalverpackt in diesem Karton.
