- PCF803 -



no208

Verwendung:

Oszillator und Mischröhre
ZF-Verstärker



Austauschtypen:






Vergleichstypen:

ECF803
PCF801



DatenblattDatenblatt
Triode UA IA UA max Pmax Ik S
100
V
15
mA
125
V
1,5
W
20
mA
9
mA/V
Pentode Uh Ih UA IA UA max Pmax Ik S
8,5
Vind.
0,3
A
170
V
10
mA
250
V
2
W
18
mA
11
mA/V


Die PCF803 ist mit der PCF801 in ihren Daten identisch. Einziger Unterschied: die Katoden sind getrennt heausgeführt.

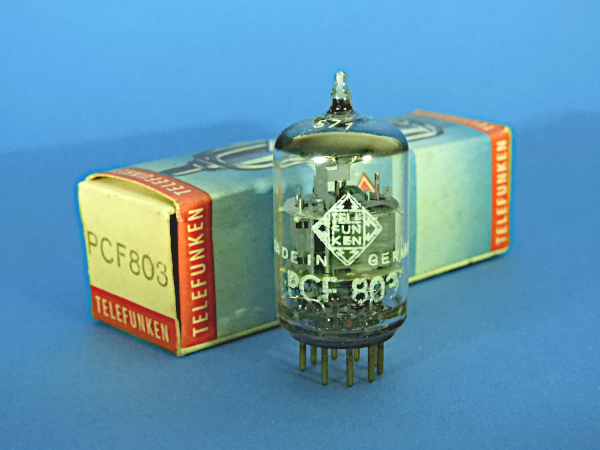

Bislang befindet sich nur eine einzige PCF803 in meiner Sammlung. Sie ist von Telefunken und stammt aus dem Werk in Ulm.


PCF803

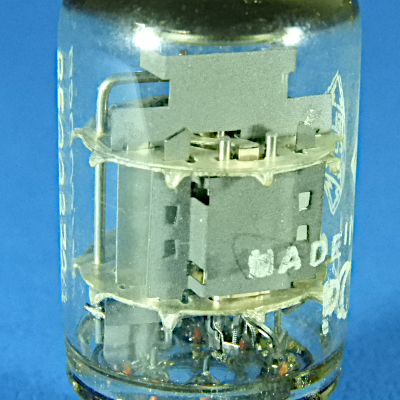

Der Anodenkasten der Triode ist unsymetrisch aufgebaut und hat keine Versteifungssicken. Zwei rechteckige Öffnungen sind jeweils in den Stirnseiten des Anodenkastens. Das Anodenblech reicht dabei bis knapp an die Glimmerscheiben heran. Die Katode und die beiden G1-Stäbe ragen aus dem System über die Glimmerscheiben hinaus. Direkt hinter dem Triodenteil ist ein Schirmblech aus gegrautem Material montiert. Es ragt hoch bis in den Kolbendom und trennt die beiden Systeme voneinander.

PCF803

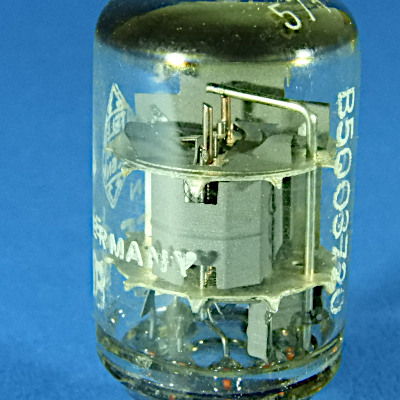

Das System der Pentode ist wesentlich grösser. Eine waagerecht mittig verlaufende Sicke erhöht dabei die Stabilität des Anodenblechs. Zwei rechteckige Kontrollöffnungen an der Stirnseite erlauben den direkten Blick in das System auf den G3-Stab.

PCF803

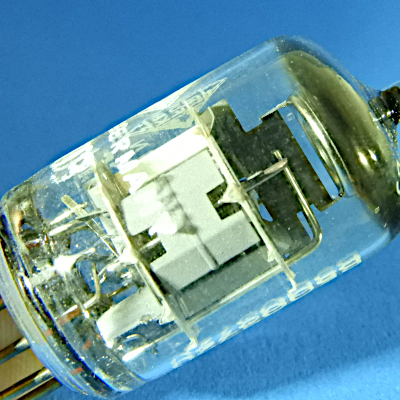

Das Schirmblech zwischen den Systemen von der Pentodenseite betrachtet. Oben im Kolbendom ist ein Ringgettter daran befestigt.

PCF803

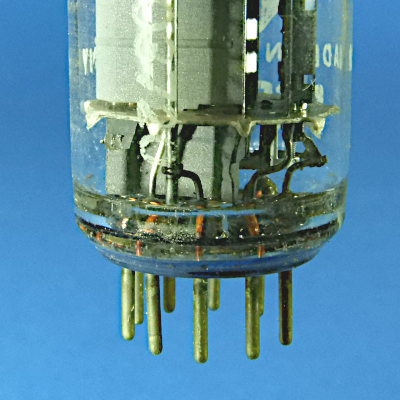

Im Sockel sitzt ebenfalls ein Schirmblech, vorne links im Bild zu sehen. Es schirmt die Pins von Gitter 2 und Anode der Pentode gegen die restlichen Pins ab.

PCF803


Beide Heizer sind durch einen Steg miteinander verbunden und in Reihe geschaltet.
