- UCH11 -



st27

Verwendung:

Oszillator
regelbare
Mischröhre


Austauschtypen:






Vergleichstypen:

ECH11
VCH11



DatenblattDatenblatt
Triode UA IA UA max Pmax Ik
200
V
2,85
mA
150
V
1,0
W
15
mA
Hexode Uh Ih UA IA UA max Pmax Ik S
20
Vind.
0,1
A
200
V
2
mA
250
V
1,5
W
15
mA
0,68
mA/V


Als Oszillator und Mischröhre wurde die UCH11 gefertigt. Bis auf die Heizung entspricht sie der ECH11, bzw. VCH11.

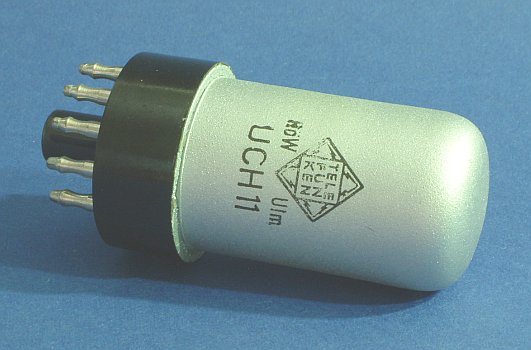

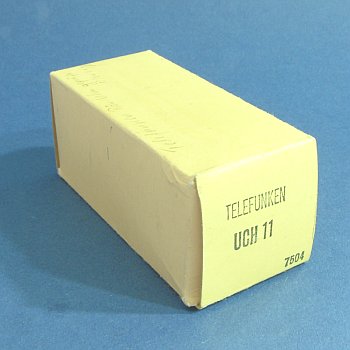

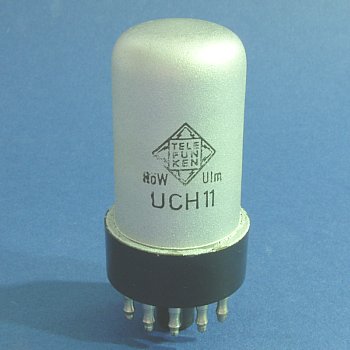

Diese UCH11 stammt von Telefunken und kommt nicht in dem üblichen Stahlkolben, sondern in einer geschoopten Glasausführung.

UCH11_01

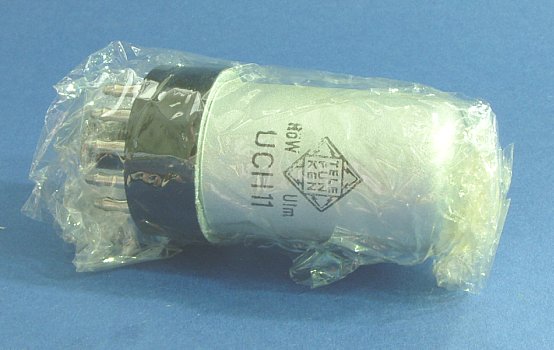

Zum Schutz ist sie in einer Zellophanfolie eingepackt.

UCH11_01 UCH11_01 UCH11_01




Mit flachem Sockel und niederigem Kolben ist diese UCH11 ausgestattet. Sie stammt aus dem Telefunkenwerk Berlin.

UCH11_02 UCH11_02




Eine frühe Ausführung mit hohem Sockel und hohem Kolben ist diese Telefunken UCH11.

UCH11_03 UCH11_03




Von Valvo stammt diese UCH11 mit hohem Sockel und niederigem Kolben.

UCH11_04 UCH11_04




Röhre und Karton passen nicht überein bei dieser UCH11 von RFT. Es ist die übliche Glasausführung der DDR-Stahlröhren.

UCH11_05 UCH11_05 UCH11_05




Als Ersatz für die originale UCH11 wurden in der DDR auch Ersatzbestückungen vorgenommen. Zum Einsatz kamen die modernen Noval-Röhren mit einem eigens dafür angefertigten Adapter. Diese UCH11 ist also eine adaptierte UCH81. Die Röhre selber stammt von Tungsram. Der Adapter trägt die Firmenbezeichnung der Funkwerke Erfurt und die Aufschrift ZwUCH11/UCH81.

UCH11_06

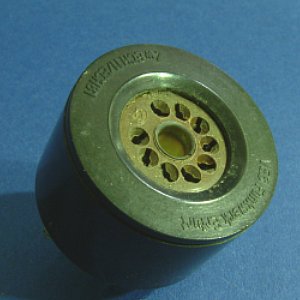

Der Adapter im Detail, das Foto zeigt beispielhaft den Adapter der ECH11/ECH81:

UCH11_Adapter

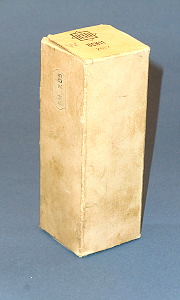

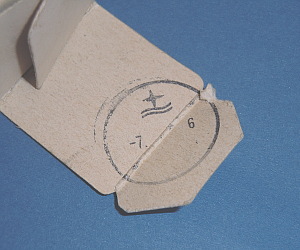

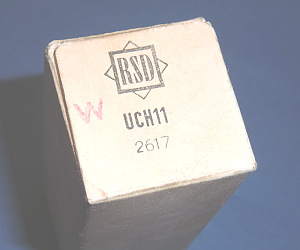

Völlig ungewöhnlich ist diese UCH11 der Firma RSD mit einem Aluminiumkolben. Die Röhre ist extrem leicht und man fragt sich unwillkürlich, ob überhaupt etwas unter dem Kolben verbaut ist. Leider kann man den Kolben nicht zerstörungsfrei entfernen, um das Innenleben betrachten zu können. Die Röhre ist neu und originalverpackt. Auf der Innenseite der Lasche ist noch ein zusätzlicher Stempel. Ein Preisschild an der Seite verrät: diese Röhre wurde für DM 7,05 verkauft.

UCH11_07 UCH11_07 UCH11_07 UCH11_07
