- Z66 -

z66

Verwendung:

HF-Pentode

Austauschtypen:

CV3839

Vergleichstypen:

Datenblatt	U_h	I_h	U_A	I_A	U_{A max}	P_max	S	R_k
Datenblatt	6,3 Vind.	0,63 A	200 V	8 mA	250 V	3 W	8,5 mA/V	180 Ohm

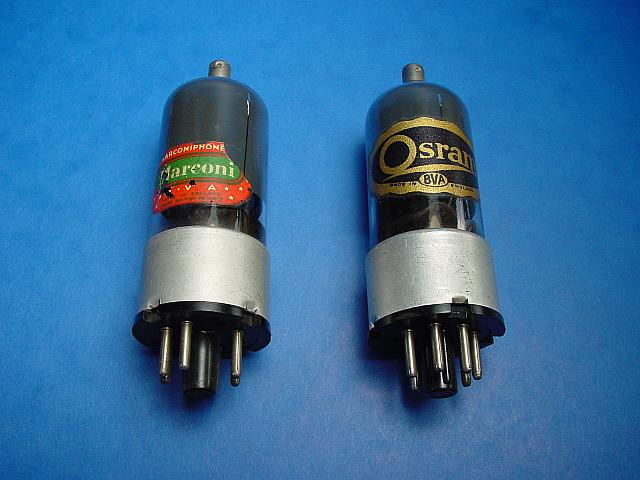

Eine alte englische HF-Pentode ist die Z66, die ich in einer Ausführung von Osram und Marconi besitze.

Z66

Beide Röhren haben wunderschöne Aufdrucke, wobei der Aufdruck der Osram-Röhre besonders gut erhalten ist.

Z66_MAR_D1

Auf der Rückseite der Röhren sind die Typenstempel aufgedruckt, links Marconi, rechts Osram.

Z66_MAR_D3

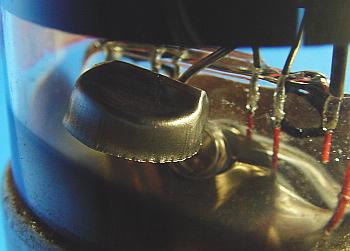

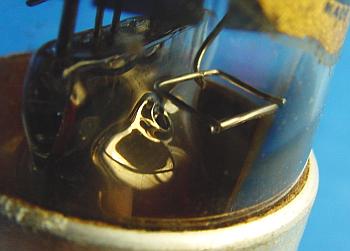

Auf den ersten Blick sehen die Röhren absolut identisch aus, sie sind es aber nicht und wurden in verschiedenen Werken gefertigt. Anhand der Ausbildung der Getter ist dies deutlich zu erkennen. Die Osram hat ein Steigbügel-Getter, während es bei der Marconi als Topf ausgebildet ist.

Z66_MAR_D2
