- Z2b -



po1

Verwendung:

Zweifachdiode
als Netzgleichrichter



Austauschtypen:






Vergleichstypen:






DatenblattDatenblatt
Uh Ih Ud eff Id max RS
4
Vind.
1,6
A
2x450
V
100
mA
2x300
Ohm


Die Z2b ist eine Zweifach-Netzgleichrichterröhre und wurde eigentlich von der Post verwendet. Die hier gezeigte Röhre ist dagegen in das Eigentum der Wehrmacht übergegangen. Wie man auf dem Stempel sehen kann, wurde diese Röhre in der 27 Woche 1943 hergestellt.


Z2b

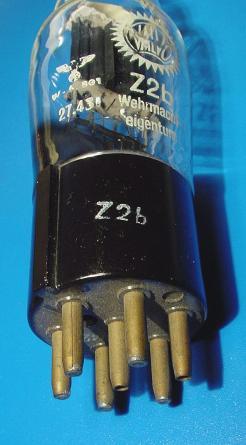

Als Poströhre verfügt sie über den typischen, hier 7-poligen, Poströhrensockel.


Z2b_D1

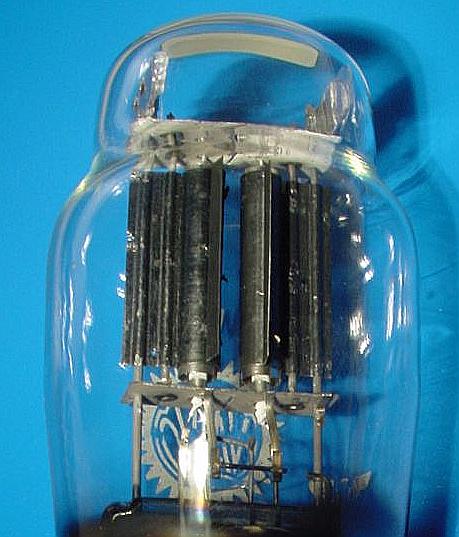

Die beiden Systeme als Detailaufnahme.


Z2b_D2

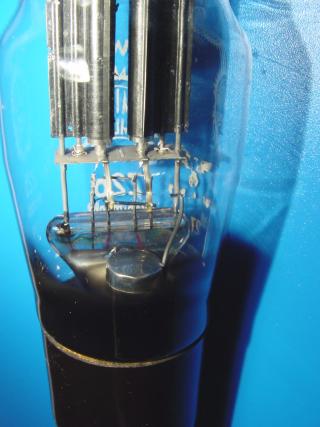

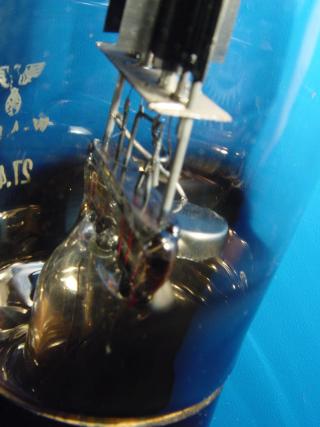

Die Getterung wurde bei dieser Röhre als "Topf" ausgeführt.


Z2b_D3 Z2b_D4

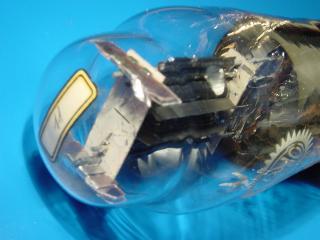

Die Fixierung des Systems im oberen Teil des Röhrenkolbens erfolgt durch seitliche Glimmerstreifen.


Z2b_D5
