- ASG5044 -



ASG5044

 Verwendung:

Stromversorgung




 Austauschtypen:

ASG5044B




 Vergleichstypen:
DatenblattDatenblatt
 Uh Ih UG-A UK-A Ipeak Io UG max IG max UBrenn
2,5
Vdir		 12
A		 1650
V		 1400
V		 40
A		 3,2
A		 -250
V		 100
mA		 15
V

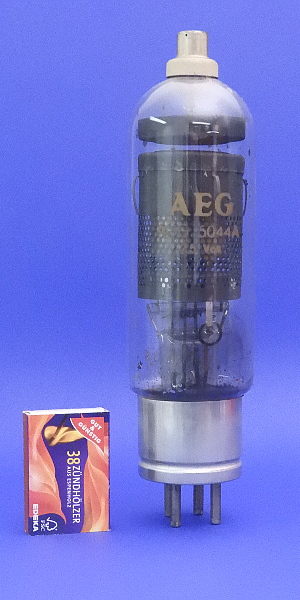

Die ASG5044A ist ein direkt geheiztes Thyratron mit einer Edelgas- und Quecksilberfüllung. Mit einer Gesamthöhe von 228mm und einem Durchmesser von 59mm hat sie schon eine stattliche Größe. Die Heizspannung beträgt 2,5V bei 12A Strom, die Heizfadenmitte ist als Katodenanschluss am Sockel herausgeführt. Die ASG5044A kann Spitzenströme bis zu 40A verarbeiten bei einer max. Anodenspannung von 1400V. Mit identischen Spezifikationen wurde die ASG5044A zur ASG5044B weiterentwickelt.

ASG5044

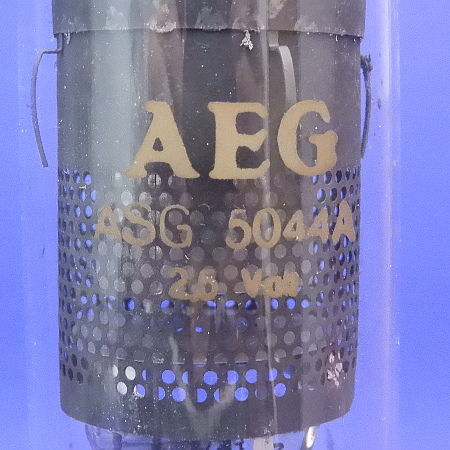

Die ASG5044 stammt von AEG.

ASG5044

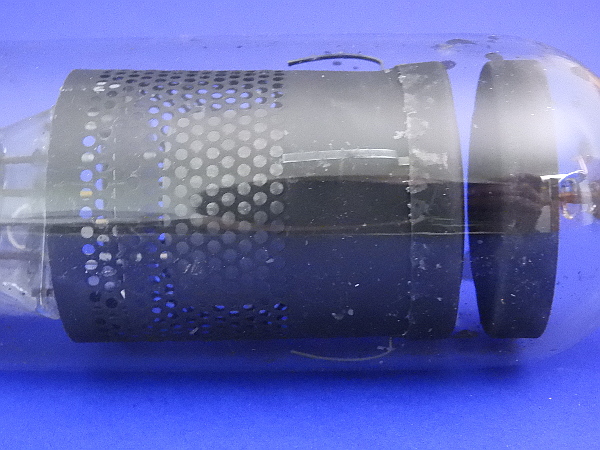

Der Systemaufbau.

ASG5044

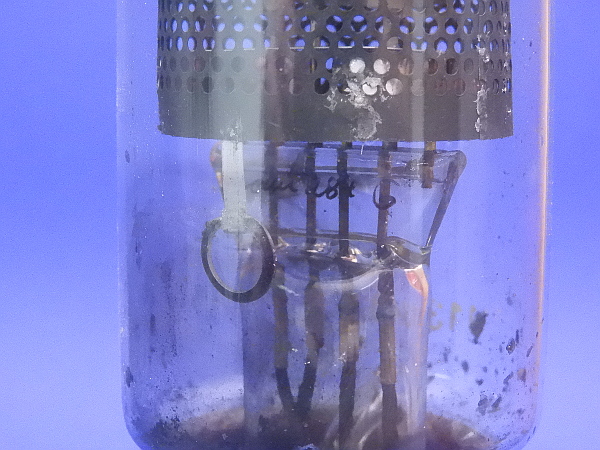

Die Getterung ist als Ring ausgeführt.

ASG5044
