- PCL83 -



no82

Verwendung:

Oszillator
Vertikalablenkung



Austauschtypen:






Vergleichstypen:

UCL83




DatenblattDatenblatt
Triode UA IA UA max Pmax Ik S
170
V
1,6
mA
250
V
3,5
W
15
mA
2,1
mA/V
Pentode Uh Ih UA IA UA max Pmax Ik S
12,6
Vind.
0,3
A
170
V
30
mA
250
V
5,4
W
45
mA
5,5
mA/V


Die PCL83 wurde ebenfalls für TV-Anwendungen entwickelt. Die kräftige Triode ist als Oszillator vorgesehen, das Pentodenssystem für die Vertikalablenkung oder als NF-Verstärker. Beide Systeme sind nebeneinander in der Röhre angeordnet und haben eine identische Aufbauhöhe. Die Achsen der beiden Systeme sind, im Gegensatz zur PCL82, parallel zueinander angeordnet.

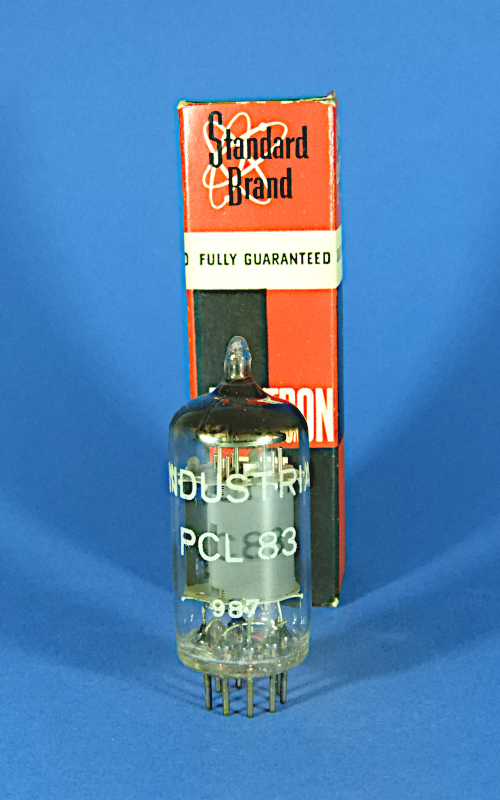

Die PCL83 scheint eine vergleichsweise seltene Röhre zu sein und so befindet sich in meiner Sammlung exakt eine einzige PCL83. Der zusätzlich aufgedruckte Philips-Code verrät: diese PCL83 wurde von Mullard gefertigt.

PCL83

PCL83 PCL83_Pentode

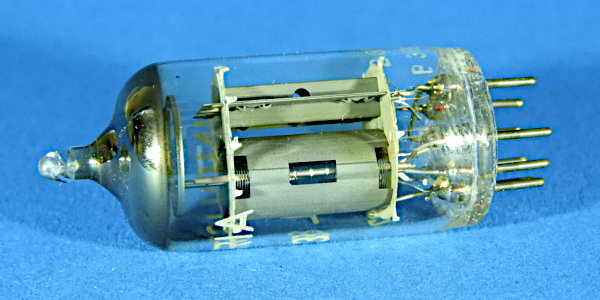

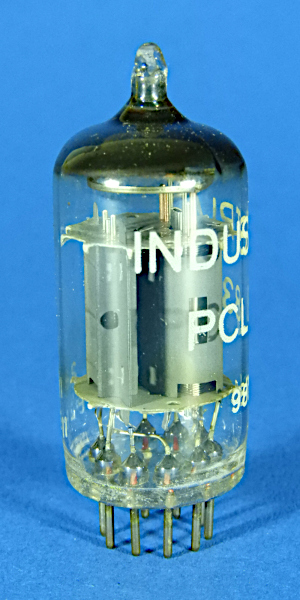

Der obere kleinere Anodenkasten gehört zur Triode, der untere zur Pentode. Beide Anoden sind mit Kontrollöffnungen versehen. Das Getter ist als Ring ausgeführt.

PCL83_Pentode

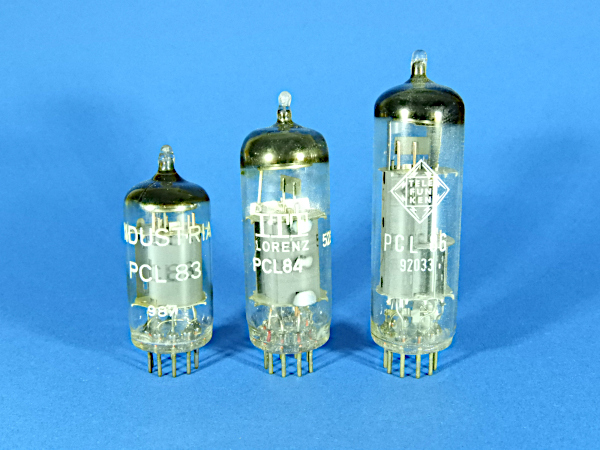

Von allen PCL-Typen hat die PCL83 die kleinste Bauform. Ein Grössenvergleich: PCL83/PCL84/PCL86:

PCL83_Groessenvergleich
