- PCF201 -
|
DatenblattDie PCF201 ist quasi eine PCF200 mit Regelkennlinie des Penodenteiles. Sie ist Pin-kompatibel zur PCF200 und ihr Einsatzgebiet ist entsprechend gleich. Der Pentodenteil ist als ZF-Verstärker gedacht, während der Triodenteil universell als Taströhre, Verstärkungsregleung, Störaustastung oder Impulsverstärker verwendet werden konnte.

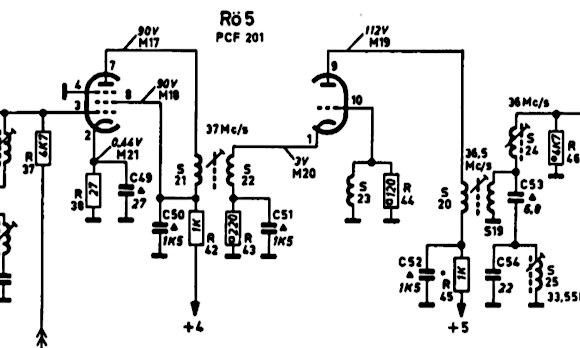

Die PCF201 als ZF-Verstärker in einem Philips Raffael Fernseher:

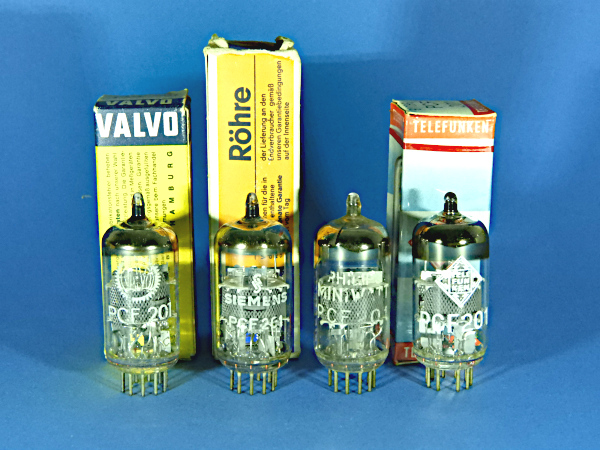

In meiner Sammlung befinden sich nur einige wenige PCF201. Die folgenden vier PCF201 haben alle einen Philips-code aufgestempelt und stammen aus dem Philips-Werk in Heerlen. Die Valvo, Siemens und Philips PCF201 sind absolut baugleich. Lediglich mit einem anderen Getter ist die Telefunken gelabelte PCF201 ausgestattet.

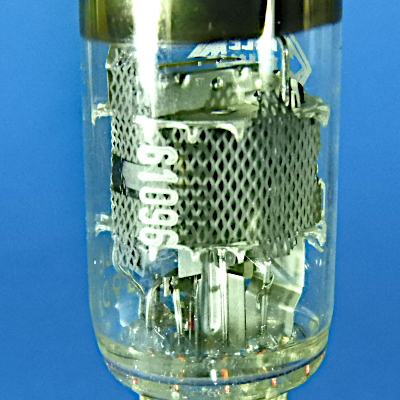

Von den beiden verbauten Systemen ist nicht viel zu erkennen, ein geschlossener Schirm aus Streckgitter verwehrt den Einblick. Die Anode des Pentodensystems ist zweigeteilt. Beide Teile sind durch einen Streifen miteinander verbunden. Durch die Öffnung auf dieser Seite schaut man direkt auf diesen Verbindungsstreifen.

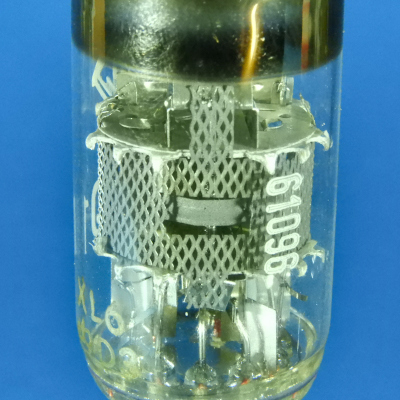

Eine kastenförmige Schirmung des Pentodenteiles findet sich oberhalb der oberen Glimmerscheibe.

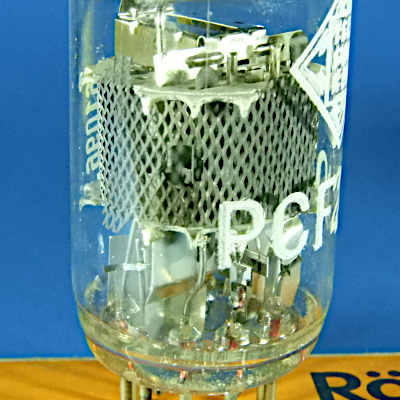

Unterhalb des Systems sind ebenfalls Schirmbleche vorhanden. Rechts unten im Bild zu sehen, die Schirmung um die Pins der Anode und G2 des Pentodenteiles.

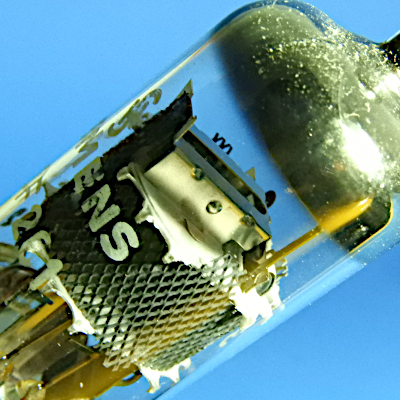

Ein Schirmblech aus blankem Material reicht vom Sockelbereich bis über die obere Glimmerscheibe und trennt die beiden Systeme voneinander. Durch eine runde Öffnung im Streckgitter kann man auf die Anode der Triode schauen. Im Anodenkasten der Triode ist eine weitere rechteckige Öffnung, durch die man bis auf das Gitter blicken kann.

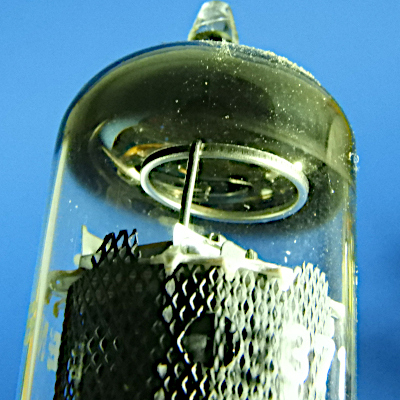

Bei den gezeigten Valvo, Siemens und Philips PCF201 ist das Getter als Ring ausgeführt und am Abschirmblech befestigt.
Eine etwas jüngere Version ist die mit Telefunken gelabelte PCF201.

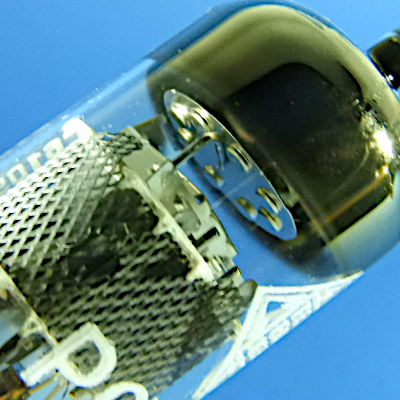

Hier ist das Getter als Platte ausgeführt.
Bei allen gezeigten Typen sind die beiden Heizer durch einen Steg miteinander verbunden und in Reihe geschaltet.
