- PCC85 -
|
DatenblattDie PCC85 ist eine Doppeltriode und geeignet für hohe Frequenzen bis in den UKW-Bereich. Sie stellt eine Weiterentwicklung der ECC81 dar. Sie ist steiler und hat eine höhere Mischverstärkung, einen hohen UKW-Eingangswiderstand und einen Schirm zwischen den beiden Triodensystemen. Sie wurde in den VHF-Eingangsstufen von Fernsehempfängern eingesetzt, aber recht schnell durch Röhrentypen aus der PCF-Reihe abgelöst.
PCC85 mit unterschiedlichen Labeln sind sehr viele in meiner Sammlung. Sie unterscheiden sich im Aufbau, in der Art und Grösse der Öffnungen in den Anodenkästen, in der Art der Getterhalterungen etc. Sie lassen sich in mehrere Gruppen einteilen, die nachfolgend gezeigt werden.

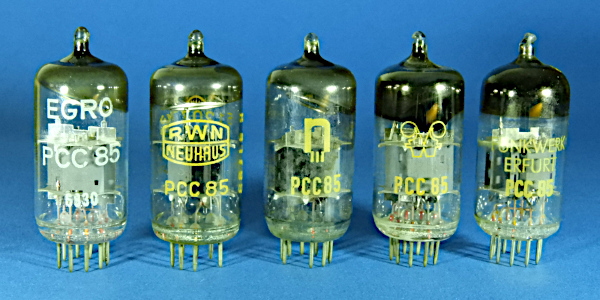

Identisch in ihrem Systemaufbau sind diese PCC85 aus ostdeutscher Fertigung. Unterschiede gibt es nur in der Art des Getters.

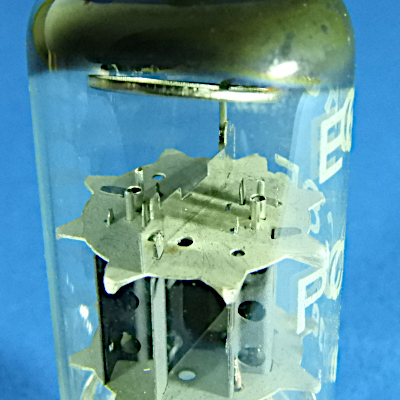

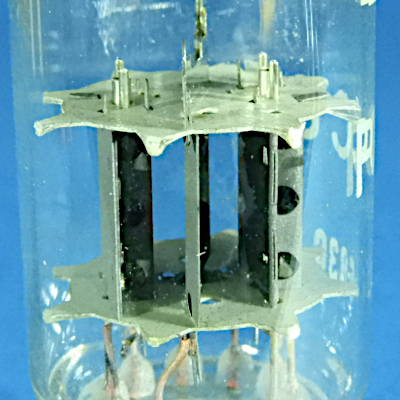

Die Anodenkästen der Trioden sind senkrecht im System, parallel zu einander, eingebaut. Zwischen ihnen ist ein Schirmblech montiert, das an Stift 9 aus dem Sockel separat herausgeführt ist.
Das Schirmblech ragt ober- und unterhalb über das Systems heraus.

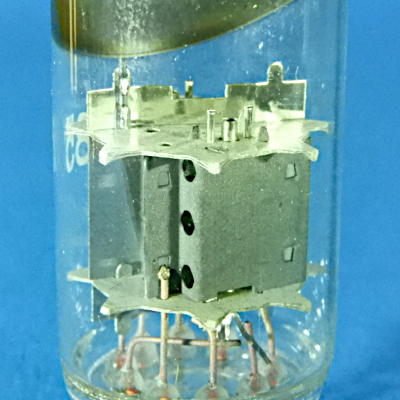

Die Anodenkästen haben keine Versteifungssicken. Stirnseitig sind je drei runde Kontrollöffnungen vorhanden.

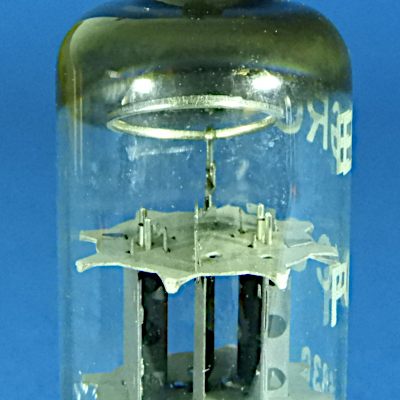

Die Röhren von Egro, RWN und Anna Seghers haben ein Ringgetter.

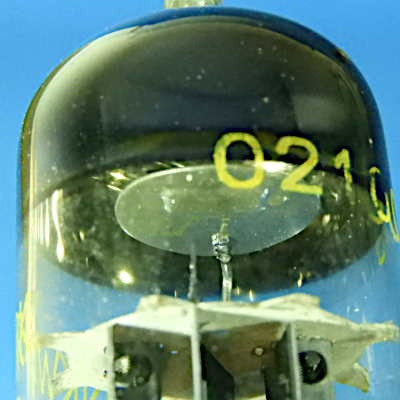

Bei den beiden rechten Röhren aus dem Funkwerk Erfurt wurde eine Getterplatte verbaut.
Diese beiden PCC85 stammen von Philips, Heerlen.

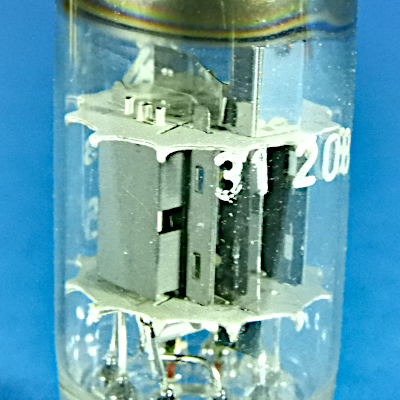

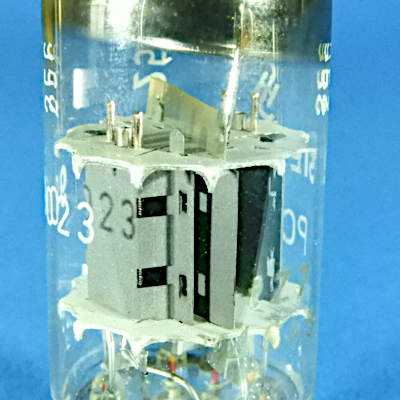

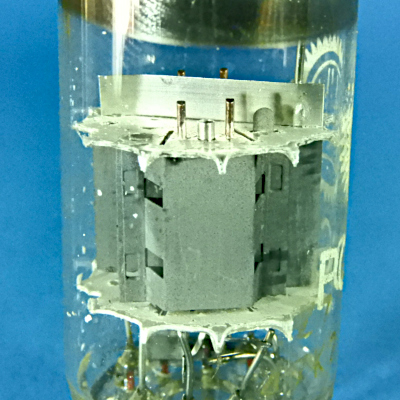

Die Anodenkästen sind trapezförmig gekantet. Innerhalb des Systems ist das Schirmblech aus gegrautem Material, ober- und unterhalb aus blankem Blech.
An den Stirnseiten sind jeweils zwei rechteckige Öffnungen vorhanden.

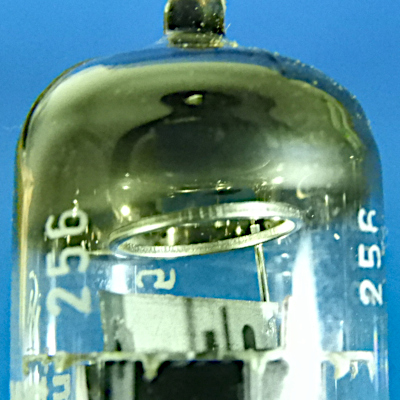

Im Kolbendom sitzt ein Ringgetter. Es ist über einen Draht am Schirmblech befestigt.
Ebenfalls von Philips, Heerlen, stammt diese PCC85.
Sie ist identisch aufgebaut, hat aber eine Getterplatte.
Völlig anders ist die PCC85 konstruiert. Sie stammt ebenfalls von Philips, Heerlen.

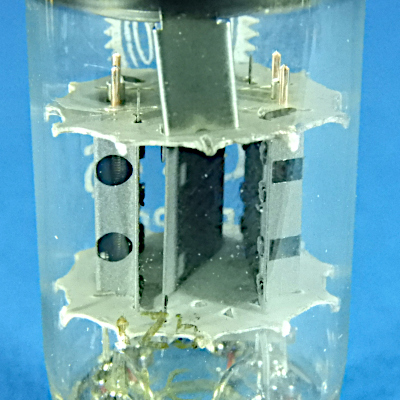

Die Anoden sind unterschiedlich, einmal mit runden, dann mit eckigen Öffnungen.

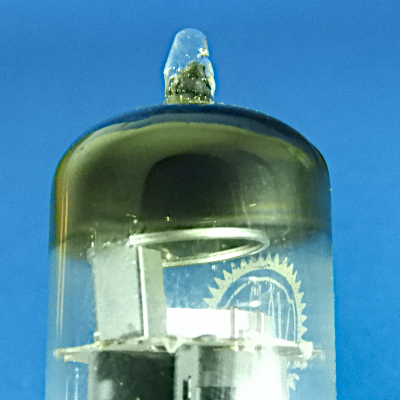

Das Getter ist ein Ringgetter. Es ist durch ein u-förmig gekantetes Blech mit der oberen Glimmerscheibe und dem Schirmblech verbunden.

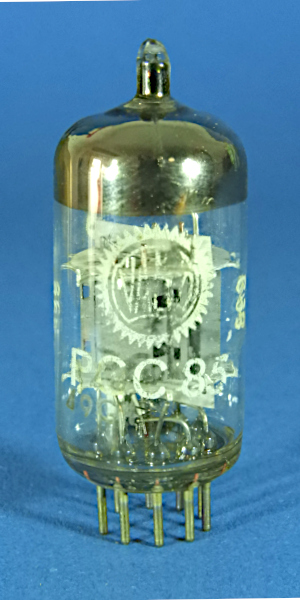

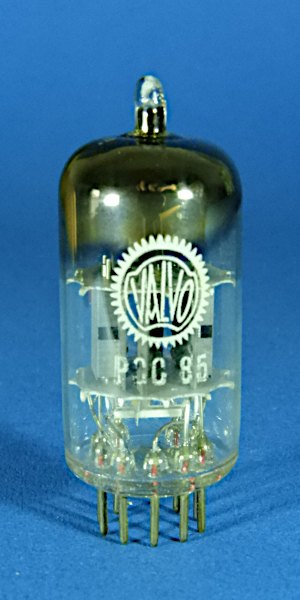

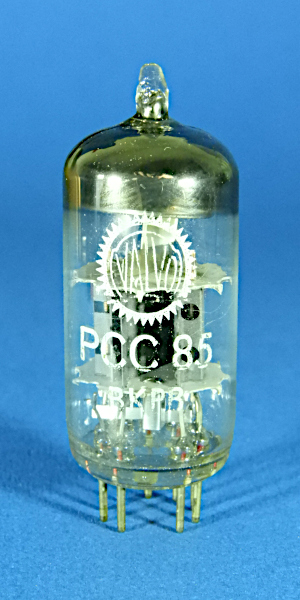

Aus dem Valvo Werk Hamburg stammt diese PCC85.

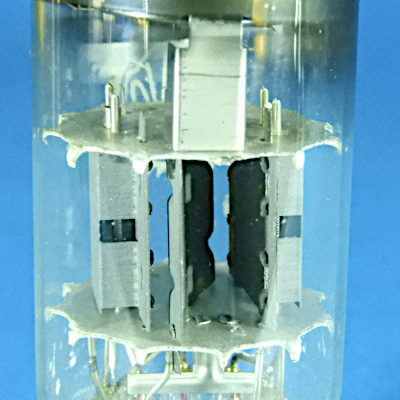

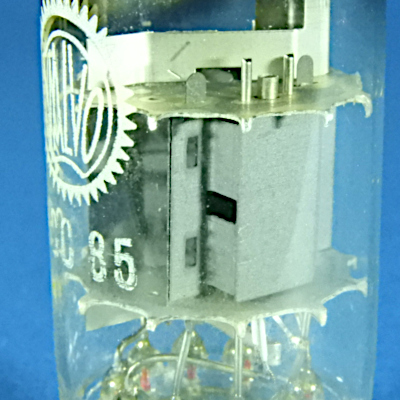

In den Stirnseiten der Anodenkästen ist jeweils nur eine rechteckige Öffnung und das Schirmblech ist aus gegrautem Material.

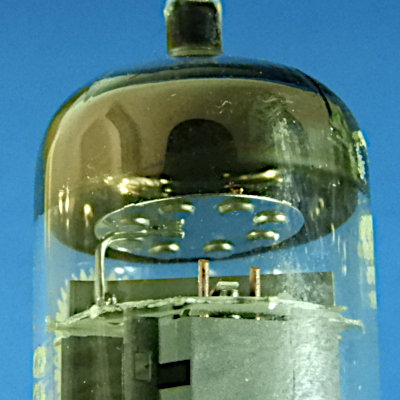

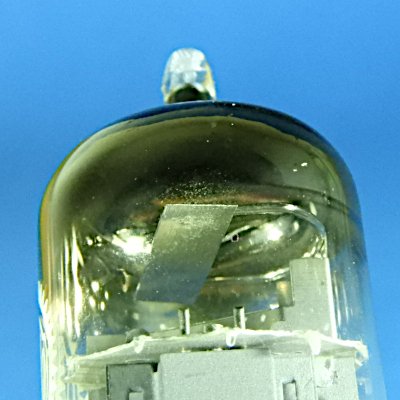

Das Getter ist ein Ringgetter mit zusätzlich angebrachtem Getterstreifen.

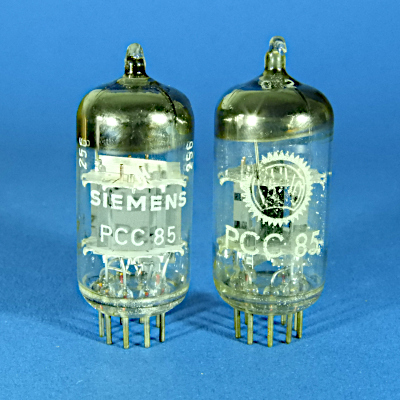

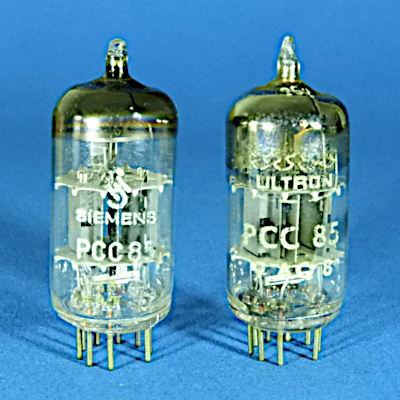

Mit Siemens und Ultron sind diese PCC85 bestempelt. Die Röhren sind identisch aufgebaut. Die Siemens-PCC85 stammt aus dem Siemens und Halske Werk in München. Auf der Ultron ist leider kein Philips-code erkennbar. Dafür aber zusätzlich die amerikanische Typenbezeichnung 9AQ8.
Auch nur eine rechteckige Öffnung in den Stirnseiten der Anodenkästen. Das Schirmblech ist durchgehend aus blankem Material.

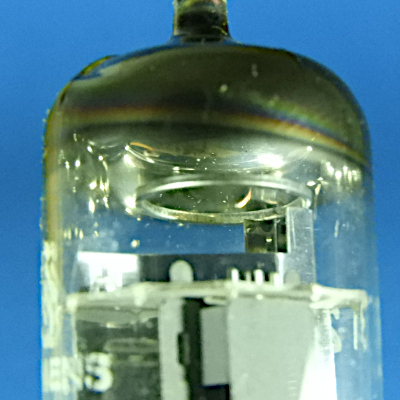

Im Kolbendom ist ebenfalls ein Ringgetter.

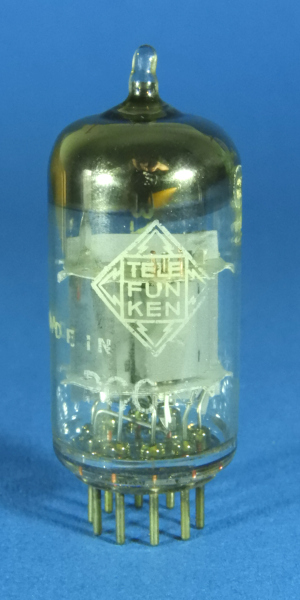

Aus dem Telefunken Werk Ulm stammt diese PCC85.

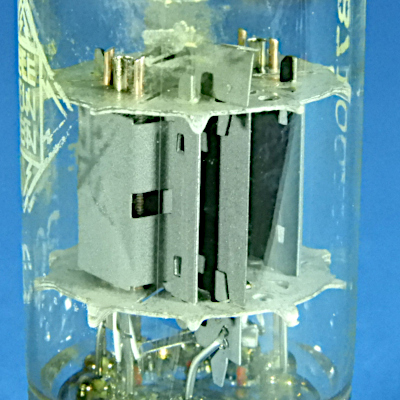

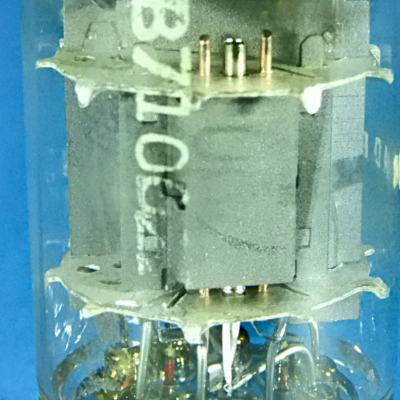

Aus gegrautem Blech ist das Schirmgitter bei dieser Röhre. Auch hier gibt es nur eine rechteckige Öffnung in den Stirnseiten der Anodenkästen.

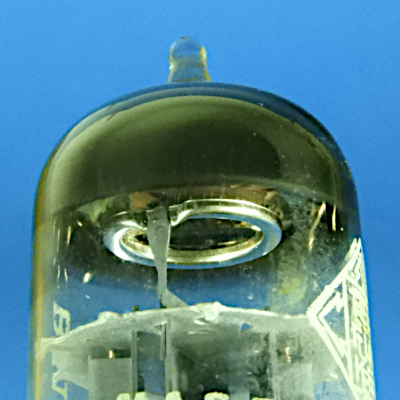

Das Getter im Kolbendom.
Bei allen hier gezeigten PCC85 sind die beiden Heizer in Reihe geschaltet.
