- PC96 -



mi26

Verwendung:

HF-Verstärkung
Mischröhre



Austauschtypen:






Vergleichstypen:






Uh Ih UA IA UA max Pmax Ik S
3,1
Vind.
0,3
A
200
V
11,5
mA
250
V
2,5
W
15
mA
6,7
mA/V


Als steile VHF-Triode für Gitterbasis-Schaltungen wurde die PC96 entwickelt. Durch die geringe Heispannung von nur 3,1V ist die PC96 auch als Ersatzröhre für alte R-Röhren verwendbar.

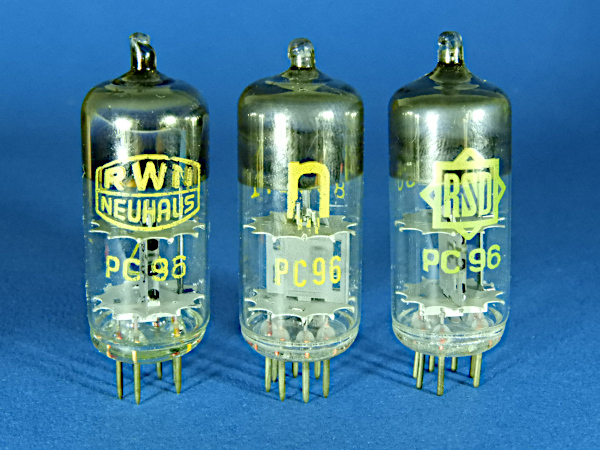

In meiner Sammlung befinden sich auch einige wenige PC96. Die folgenden drei Röhren von RWN Neuhaus, dem Röhrenwerk Anna Seghers und von RSD sind in ihrem Systemaufbau identisch.


PC96

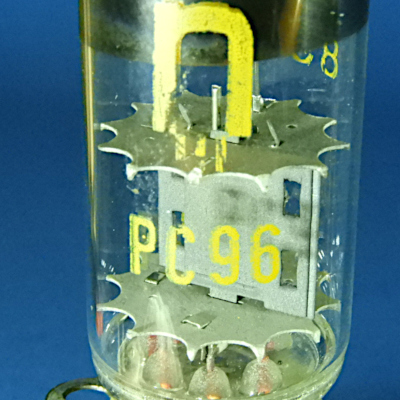

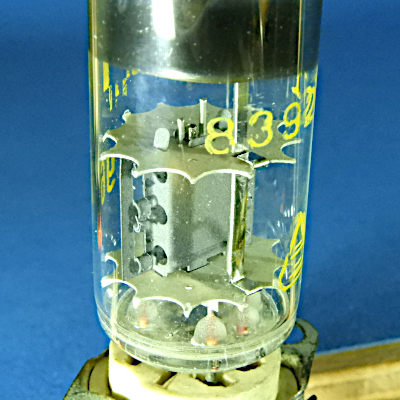

Das Triodensystem ist stehend zwischen zwei Glimmerscheiben eingebaut. Die Anode besteht aus zwei Blechteilen, die an den Stirnseiten miteinander verbunden sind.


PC96

PC96

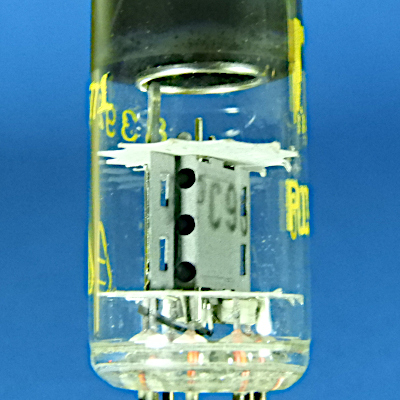

Drei grosse runde Kontrollöffnungen sind an den Stirnseiten des Anodenkastens. Im Kolbendom sitzt ein ringförmiges Getter.


PC96

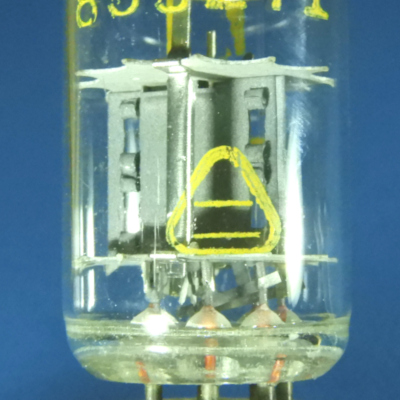

Ein Dreieck mit zwei waagerechten Strichen. Es ist ein Gütezeichen der DAMW (Deutsches Amt für Material- und Warenprüfung in der DDR).

PC96



Gütezeichen_DDR

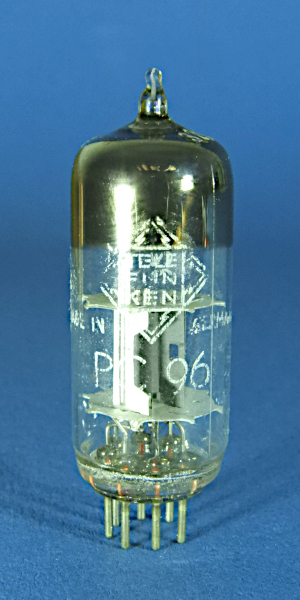

Eine weitere PC96 stammt von Telefunken, aus dem Werk in Ulm.


PC96

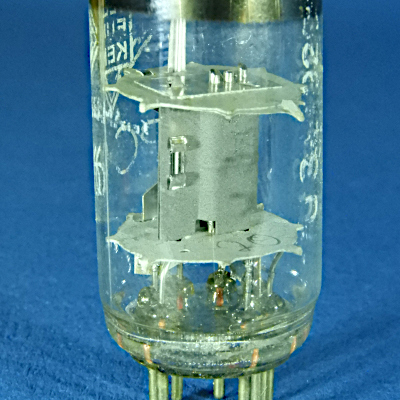

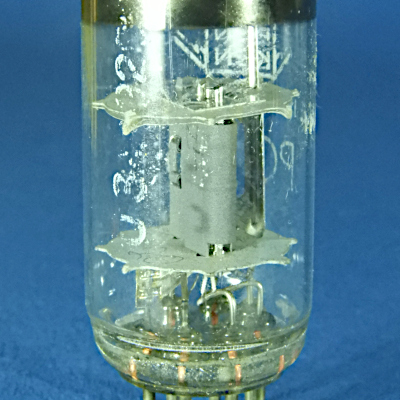

Aus nur einem Blech gefertigt ist die sehr rundlich abgekantete Anode. Sie hat mittig eine Versteifungssicke.


PC96

PC96

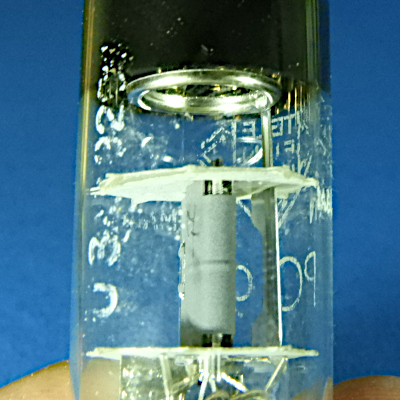

Ein streifenförmiges Trägerblech stütz einseitig die Konstruktion und dient gleichzeitg als Halter für das ringförmige Getter.


PC96
