- PC92 -



mi27

Verwendung:

HF-Verstärkung
Mischröhre
Oszillator


Austauschtypen:

4DL4




Vergleichstypen:

EC92
UC92
6AB4
6664
9AB4
DatenblattDatenblatt
Uh Ih UA IA UA max Pmax Ik S
3,1
Vind.
0,3
A
230
V
10,5
mA
250
V
2,5
W
15
mA
6
mA/V


Die PC92 ist eine 2,5W-UKW-Triode mittlerer Steilheit und kleinem Durchgriff und speziell für Gitterbasis-Schaltungen. Typische Anwendungen waren in der UHF-Vorstufe, als Mischstufe und Überlagerungsoszillator in UKW- und Fernsehempfängern. Das Triodensystem der PC92 entspricht dabei einem System der ECC81. Durch die geringe Heispannung von nur 3,1V ist die PC92 auch als Ersatzröhre für alte R-Röhren verwendbar. Zusätzlich gab es auch eine Version mit 6,3V-Heizer als EC92 bzw mit 9,5V als UC92.

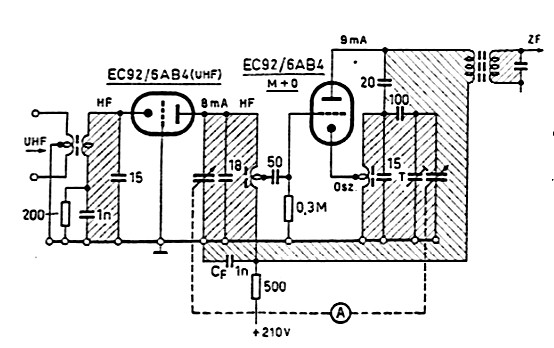

Das folgende Bild zeigt die EC92 als UHF-Vorstufe in GB-Schaltung und als selbsterregte, additive Mischstufe mit Katodenrückkopplung


PC92
(Quelle: Ludwig Ratheiser Röhrenhandbuch).

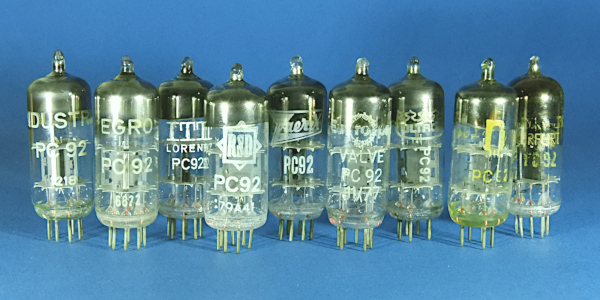

PC92 mit unterschiedlichsten Labeln befinden sich in meiner Sammlung. Sie unterscheiden sich in ihrem Aufbau und werden nachfolgend ausführlicher vorgestellt.

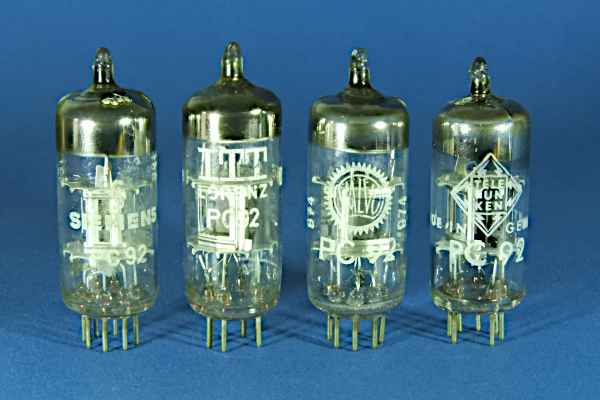

Baugleich sind diese vier PC92 von Philips, Valvo, Tungsram und Siemens. Sie stammen aus dm Siemens und Halske Werk in München.


PC92

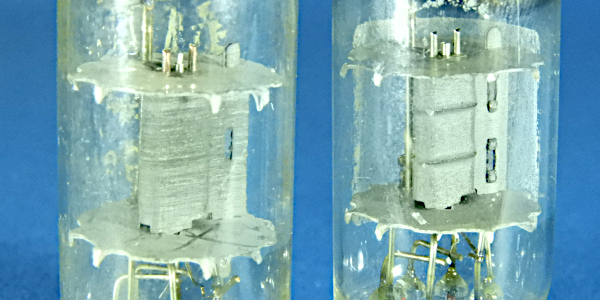

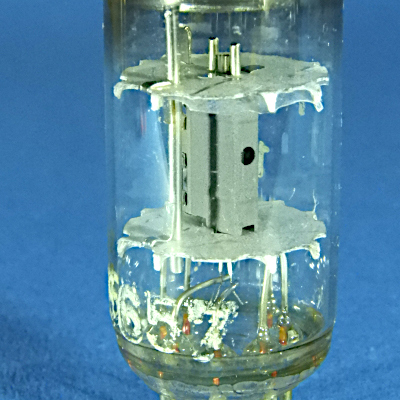

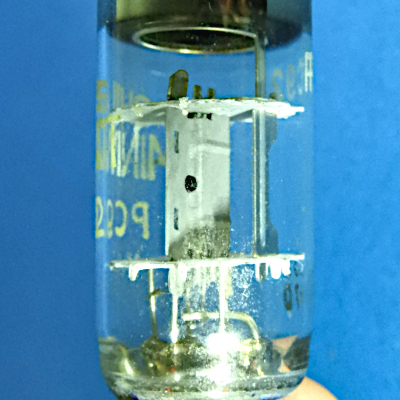

Zwischen zwei Glimmerscheiben ist das Triodensystem stehend eingebaut. Die Anode ist aus einem Blechsteifen gefertigt, kastenförmig gekantet und die beiden Enden zu einer Lasche überlappend zusammengefügt. Sie ist mit zwei Versteifungssicken und jeweils einer Kontrollöffnung an den Stirnseiten versehen.


PC92

PC92

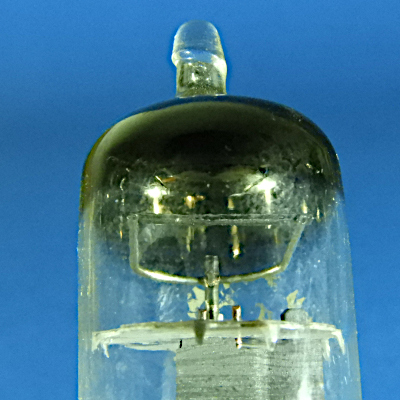

Ein streifenförmiges Trägerblech stütz einseitig die Konstruktion und dient gleichzeitig als Halter für das ringförmige Getter.


PC92

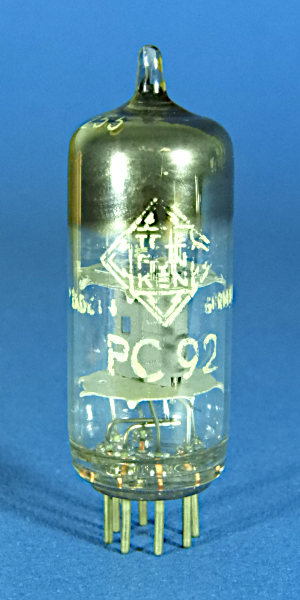

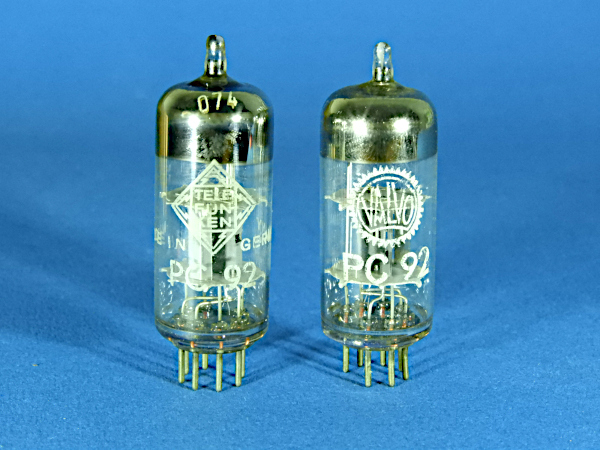

Diese beiden PC92 von Valvo und Telefunken haben eine eingeprägte Raute im Kolbenboden, sie stammen also aus dem Telefunkenwerk in Ulm.


PC92

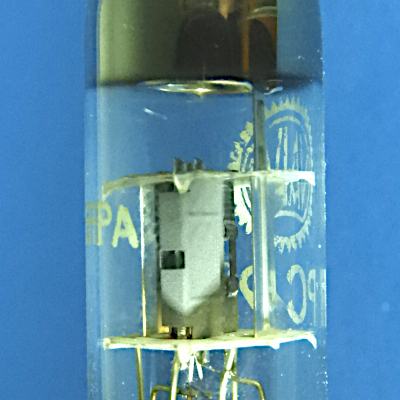

Die Konstruktion der Anode ist hier ähnlich. Ebenfalls zwei Versteifungssicken, allerdings schwächer ausgeprägt, und eine Kontrollöffnung in der Stirnseite, diesmal rechteckig.


PC92


Zusätzlich gibt es ein weiteres, wannenförmig gekantetes, Trägerblech. Es läßt sich nur bei diesen beiden Röhren finden.


PC92




Anders aufgebaut ist diese PC92, ebenfalls aus dem Telefunkenwerk in Ulm.


PC92

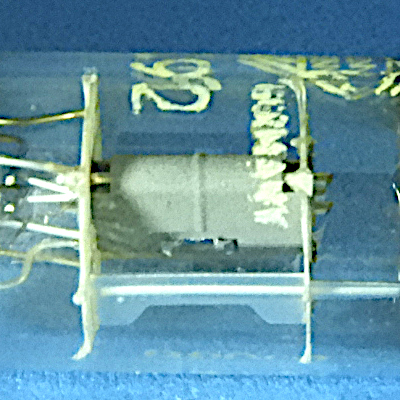

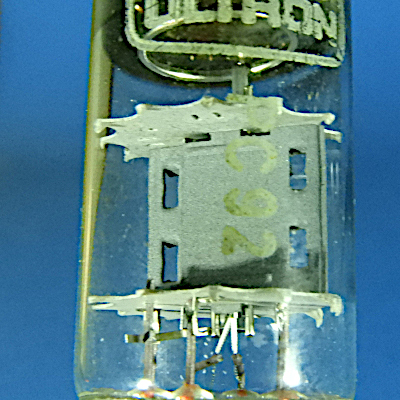

Die Anode hat nur eine Versteifungssicke und Kontrollöffnungen aussen am Rand zu den Glimmerscheiben.


PC92

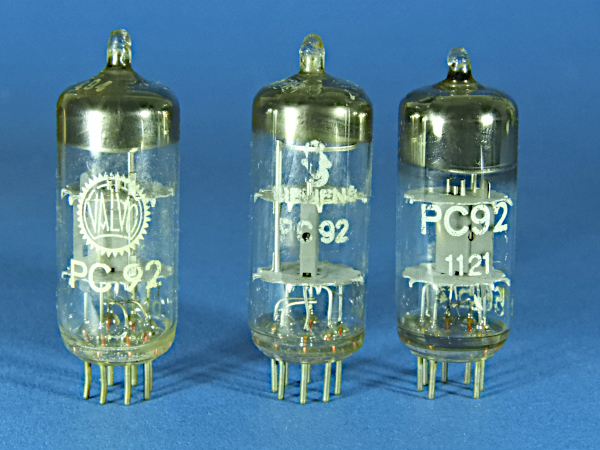

Anstelle des streifenförmigen Trägerbleches ist bei den folgenden PC92 ein stabiler Runddraht verwendet worden. Die Konstruktion ist ansonsten ähnlich. Die Valvo PC92 stammt aus dem Valvo Werk Hamburg, sie hat keine Kontrollöffnung. Die Siemens und die PC92 ohne Label stammen beide aus dem Siemens und Halske Werk in München und haben dagegen eine Kontrollöffnung.


PC92


Ein stabiler Runddraht anstelle des Trägerbleches.


PC92




Aus dem Valvo Werk Hamburg stammen diese beiden EC92.


PC92

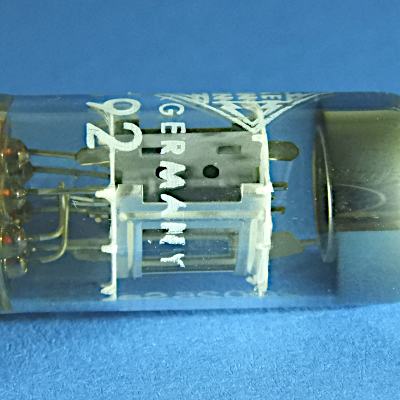

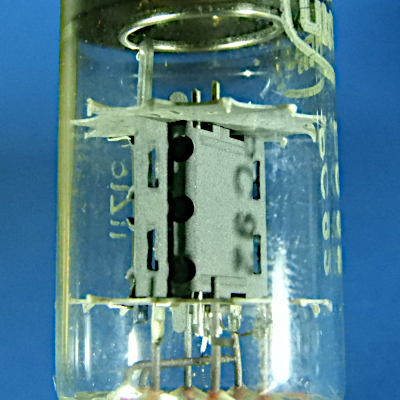

Die Kantung der Anodenkästen ist hier wesentlich rundlicher ausgeführt und es gibt keine Kontrollöffnungen. Die linke Röhre hat nur eine Versteifungssicke, die rechte Röhre hat dagegen zwei Sicken.


PC92


Die Getterung ist ebenfalls anders ausgeführt, als Steigbügel.


PC92

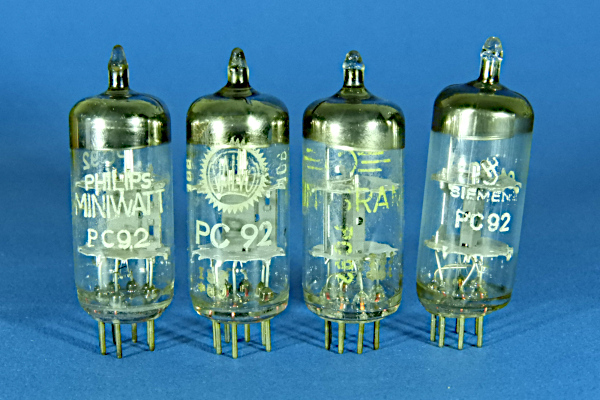

Wiederum anders konstruiert sind diese absolut baugleichen PC92 der unterschiedlichster Label.


PC92


Ein schmales Trägerblech wird bei diesen Röhren verwendet. Daran befestigt ist ein ringförmiges Getter.


PC92

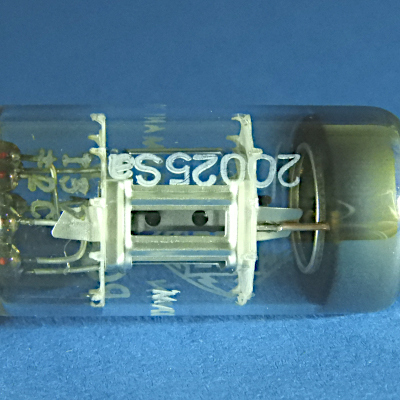

Auch die Konstruktion der Anode ist bei diesen Röhren anders. Sie besteht aus zwei Blechteilen, die an den Stirnseiten miteinander verbunden sind.


PC92

PC92

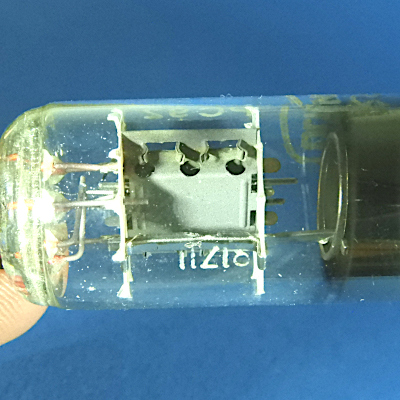

Auf jeder Stirnseite sind drei Kontrollöffnungen.


PC92






Nochmals anders sind diese PC92. Sie stammen aus dem Siemens und Halske Werk in München.


PC92

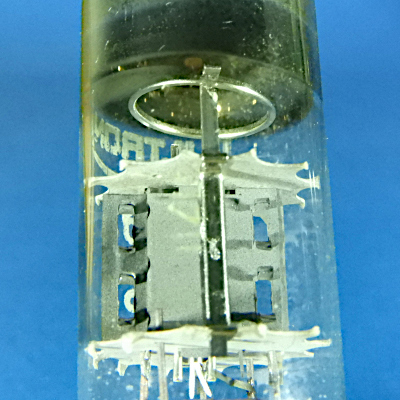

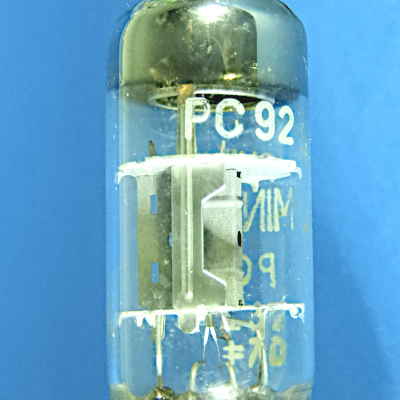

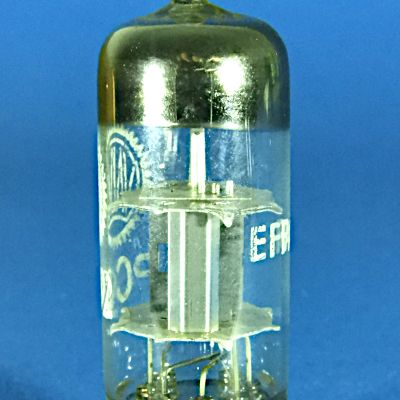

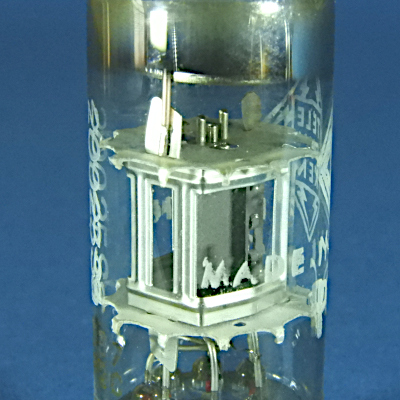

Anstelle eines Trägerbleches wurde hier ein kompletter Aufbauträger verwendet. Es ist ein abgewinkelter Blechstreifen mit ausgestanzten Fensteröffnungen.


PC92

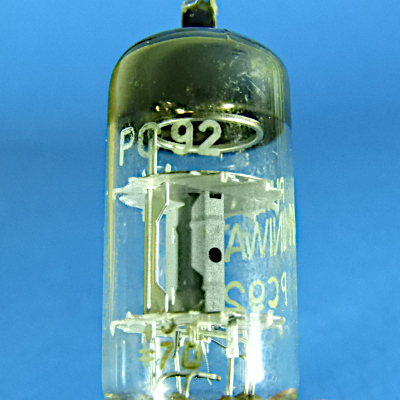

Der Aufbau der Anode entspricht dabei den zu Anfang gezeigten PC92.


PC92

PC92

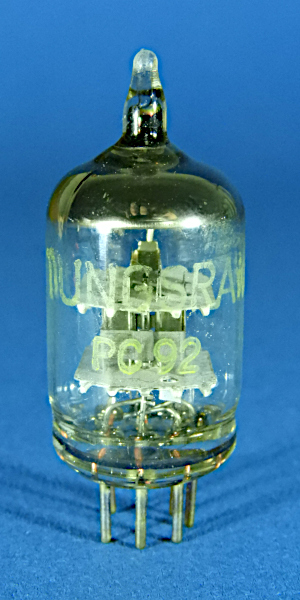

Diese PC92 von Tungsram fällt direkt auf.


PC92

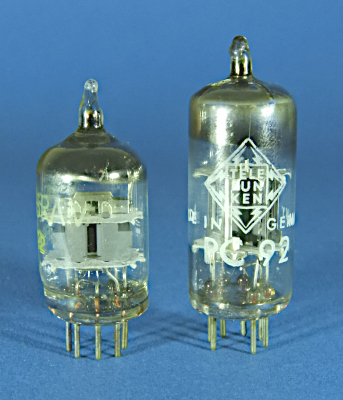

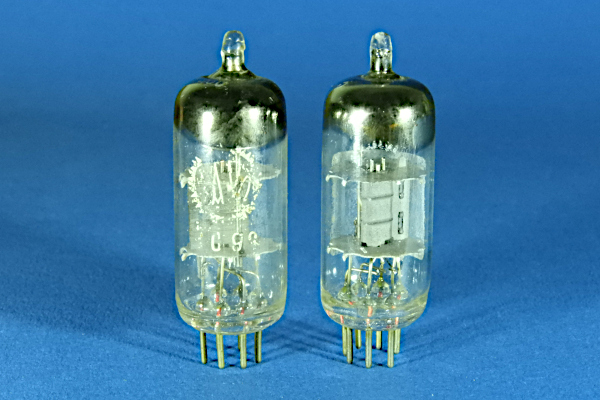

Die Kolbengröße ist ähnlich einer EAA91 oder PC900. Hier der direkte Größenvergleich zu einer konventionellen PC92.


PC92

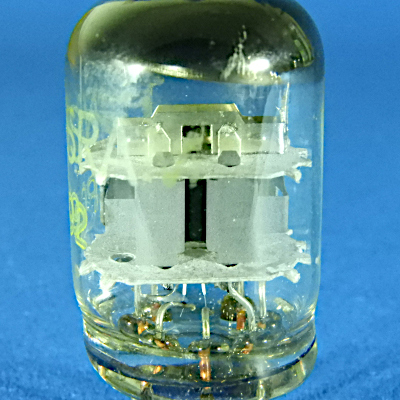

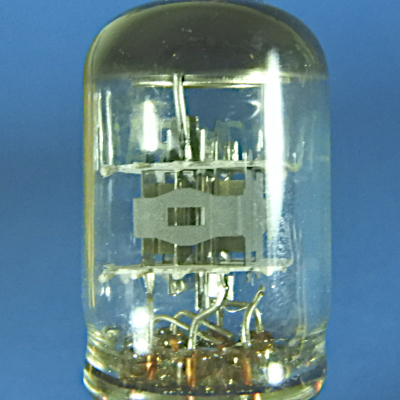

Das System ist völlig anders aufgebaut.


PC92

PC92


PC92







Mitunter tauchen erstaunliche Dinge auf. So staunte ich nicht schlecht, als ich bei der Durchsicht meines Bestandes an PC92 in einer Röhrenschachtel eine Quittung fand. Es war der Kaufbeleg aus den 60er Jahren zu der darin befindlichen Röhre. Gekauft bei Werner Conrad in Hirschau, der heutigen Firma Conrad Electronic.


Quittung PC92
