- RK12SS1 -



RK12SS1 Sockelbild

Verwendung:

Oszilloskop




Austauschtypen:






Vergleichstypen:






DatenblattDatenblatt
Uh Ih X Y Ug2+g4 Ug1
12,6
Vind.
0,32
A
3,7
V/mm
5
V/mm
2000
V
0 - -35
V


Für die Luftwaffe wurde diese Röhre von Valvo gefertigt.

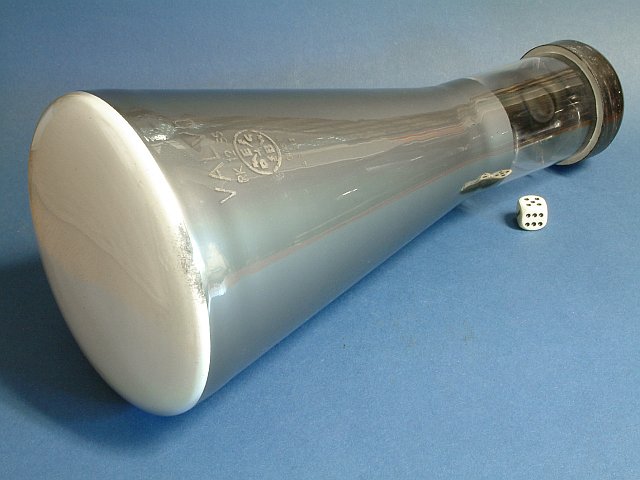

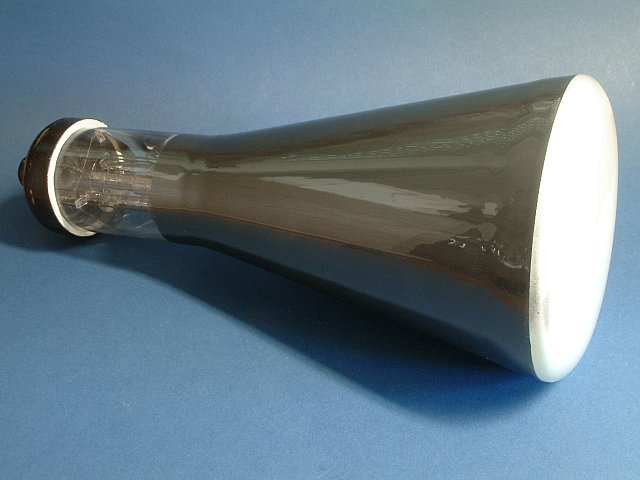

Es ist eine sehr große Röhre mit einem Schirmdurchmesser von 16,5cm und einer Gesamtlänge von etwa 38,5 cm.



RK12SS1

RK12SS1

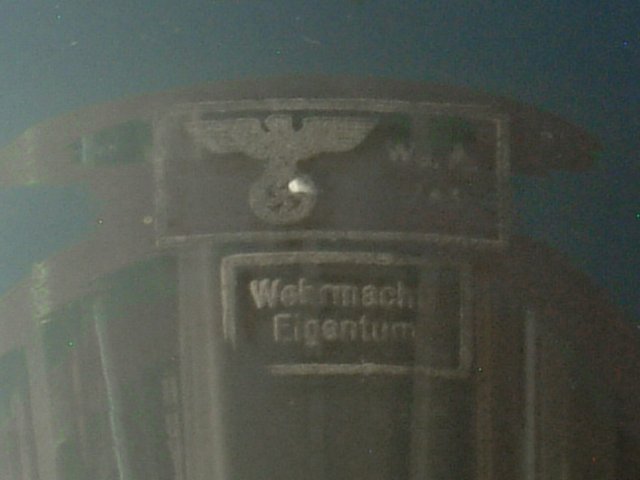

Wie bei Röhren für die Wehrmacht üblich, so hat auch diese Röhre einen Wehrmachstempel.

RK12SS1

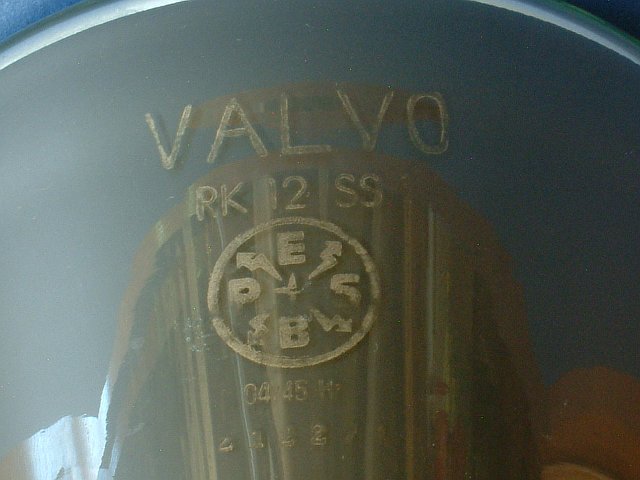

Der eigentliche Typenstempel der Röhre. Die Bedeutung des kreisförmigen Stempels ist mir nicht bekannt.

RK12SS1

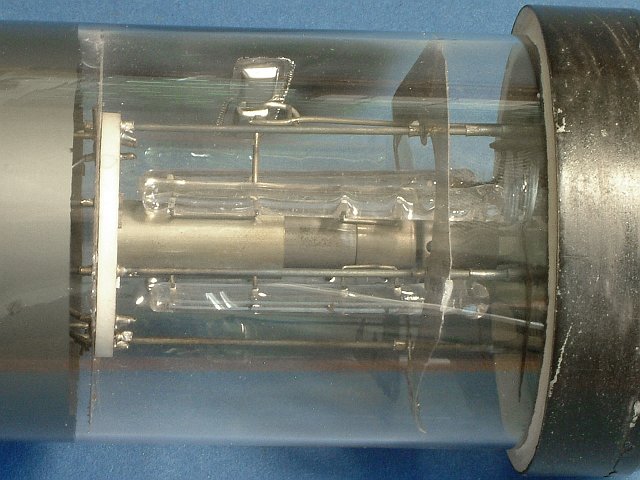

Der Aufbau des Elektronensystems. Insgesamt sind zwei Gettertaschen vorhanden.

RK12SS1

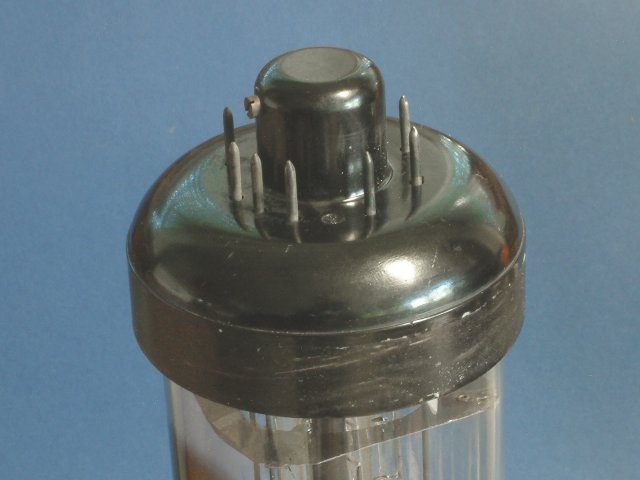

Der Anschluß erfolgt über diesen 9-poligen Stecksockel. Der Sockel hat eine Führungsnase und eine zusätzliche Halteschrauve, die ein herausspringen der Röhre aus der Fassung verhindern soll.

RK12SS1
