- LB7/15 -



LB7-15 Sockelbild

 Verwendung:

Oszilloskop




 Austauschtypen:






 Vergleichstypen:
DatenblattDatenblatt
 Uh Ih X Y Ug2+g4 Ug1
4
Vhind.		 1,0
A		 7-14
V/mm		 10-20
V/mm		 2000
V		 0 - -50
V

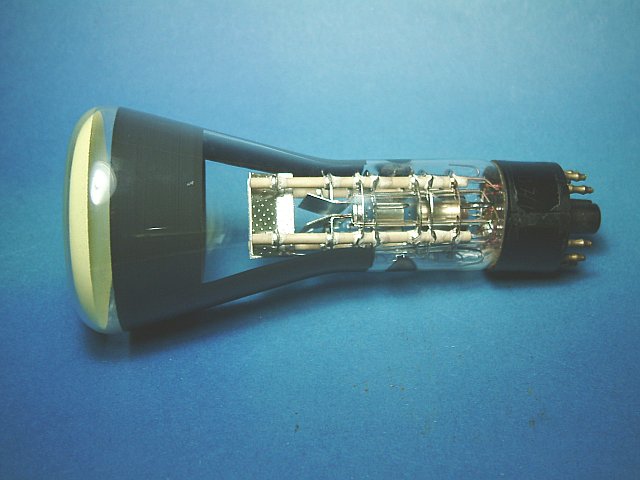

Von Opta stammt diese LB7/15. Sie hat einen Durchmesser von etwa 68mm und eine Gesamtlänge von ca. 165mm. Die Röhre aus meiner Sammlung hat leider keine Beschriftung mehr, außer der eingeritzten Typenbezeichnung auf dem Sockel. Von der Herstellungsart des Systemes und der inneren Abschirmung her ähnelt sie sehr stark der K7/4P aus meiner Sammlung.

LB7/15

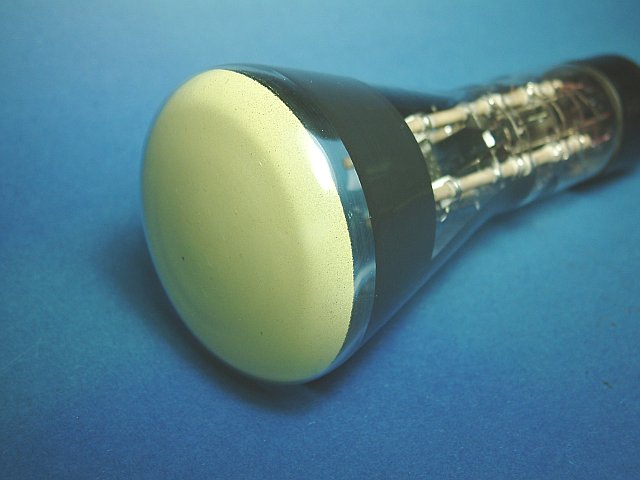

Der Schirm ist nur leicht gewölbt.

LB7/15

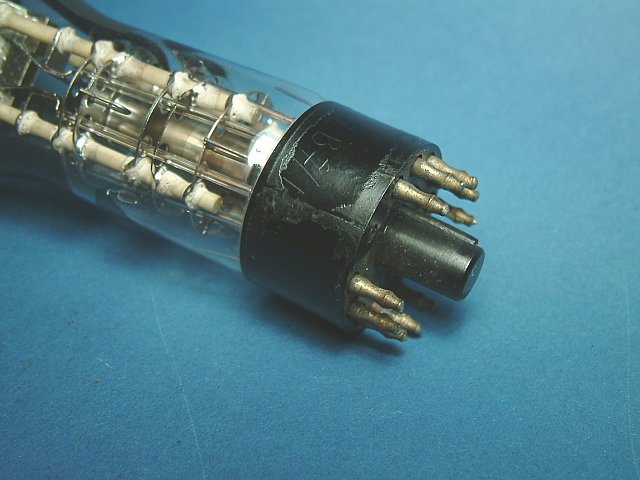

Der elektrische Anschluß erfolgt über einen 10-poligen Außenkontaktsockel.

LB7/15

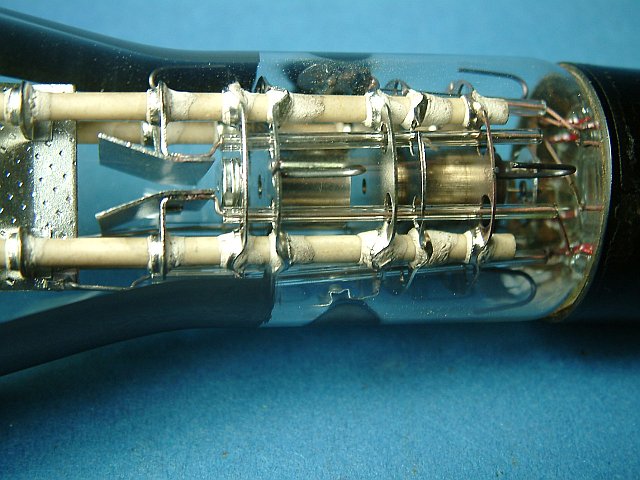

Der Systemaufbau.

LB7/15
