Verwendung:

Oszilloskop




 Austauschtypen:






 Vergleichstypen:
DatenblattDatenblatt
 Uh Ih X Y Ug2+g4 Ug3 Ug1
12,6
Vhind.		 0,27
A		 10-20
V/mm		 6,5-13
V/mm		 2000
V		 225
V		 -35 - -65
V


Speziell für die ehemalige Luftwaffe wurde die LB1 entwickelt. Es ist eine Kathodenstrahlröhre mit indirekter Heizung und statischer Ablenkung. Sie hat einen Durchmesser von etwa 76mm und eine Gesamtlänge von ca. 165mm. Der nutzbare Schirmdurchmesser beträgt etwa 64mm. Zum Schutz vor Implosion ist der Schirm der Röhre mit einem Schutzglas aus Cellon versehen. Dieses Glas ist auswechselbar und kann auch durch ein Glas mit eingearbeiteter Meßskala getauscht werden.


In meiner Sammlung befindet sich nur eine LB1 die leider defekt ist. Teile des Systems haben sich gelöst und die Beschichtung des Schirmes zerstört. Diese Röhre ist mit einer Schutzscheibe und eienm Zugbügel versehen, um sie aus der Fassung ziehen zu können. Sie hat eine grosse Ähnlichkeit mit der LB8, weshalb ich sie zunächst fälschlich als LB8 einsortiert hatte.

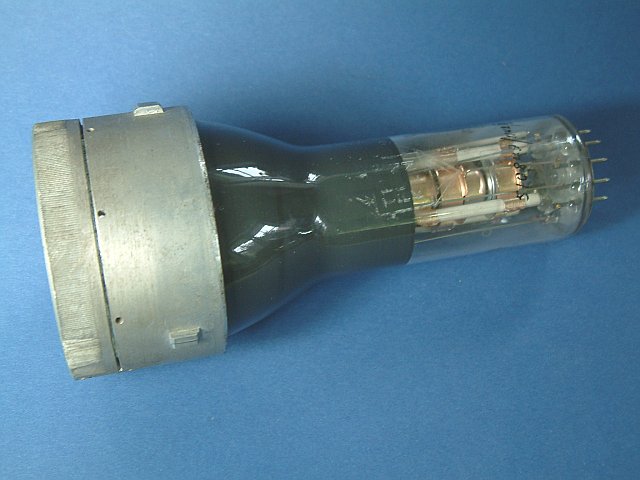

LB1

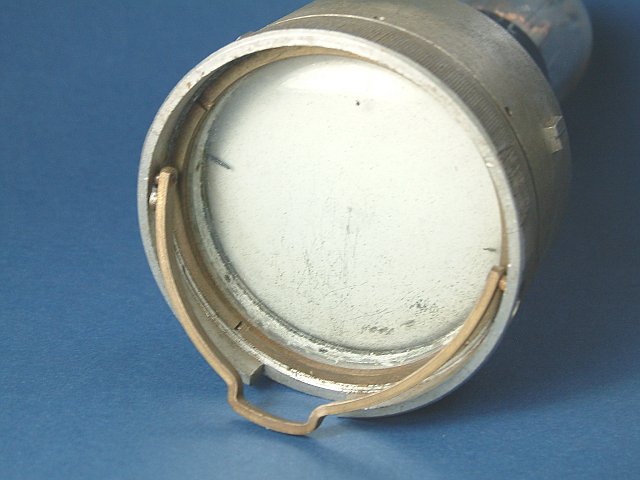

Die Röhre von vorne betrachtet.

LB1

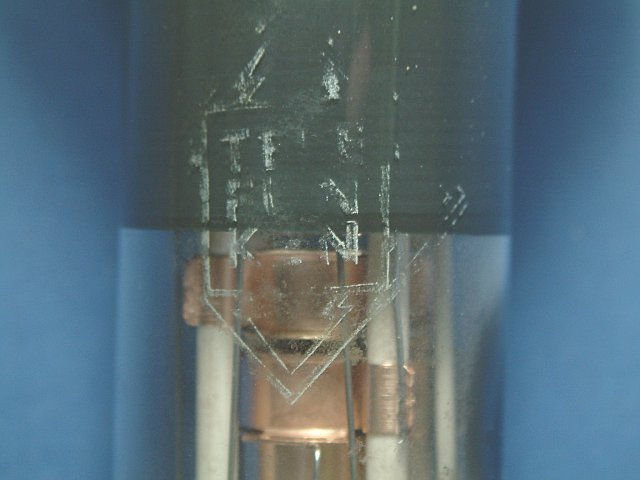

Die Stempelungen ist kaum noch zu erkennen und eine Typenbezeichnung ist nicht mehr lesbar.

LB1

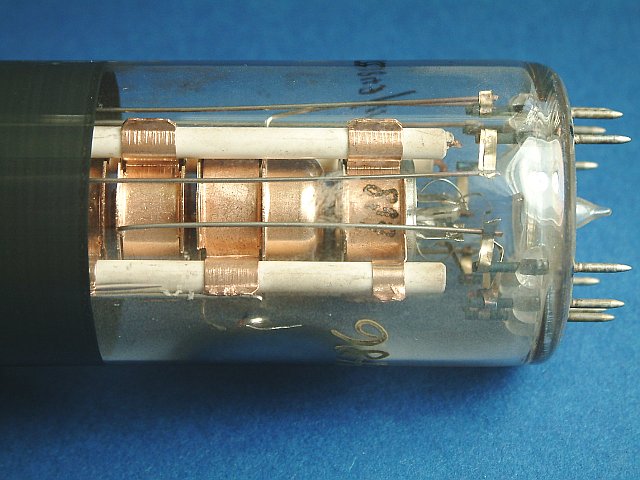

Der Systemaufbau.

LB1
