- DG7-6 -



DG7-6 Sockelbild

 Verwendung:

Oszilloskop




 Austauschtypen:






 Vergleichstypen:

DB7-6
DR7-6
DN7-6
DP7-6
DatenblattDatenblatt
 Uh Ih X Y Ug3 Ug2 Ug1
6,3
Vind.		 0,4
A		 6,25
V/mm		 3,84
V/mm		 800
V		 200-300
V		 0 - -50
V

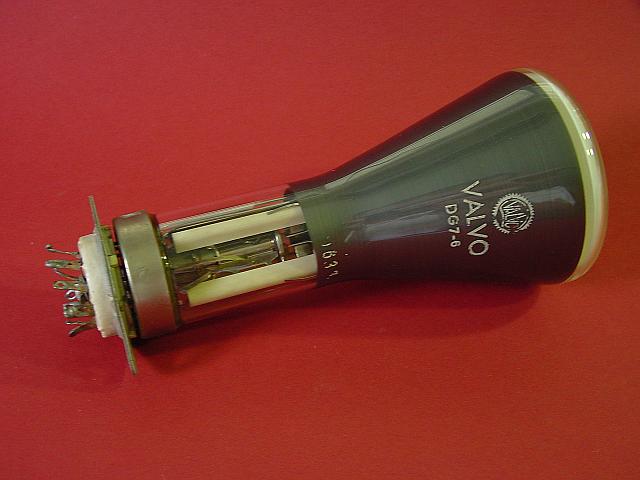

Die DG7-6 ist eine grün leuchtende Kathodenstrahlröhre mit elektrostatischer Ablenkung.
Sie hat einen Schirmdurchmesser von 750mm und eine Gesamtlänge von 155 mm.

DG7-6

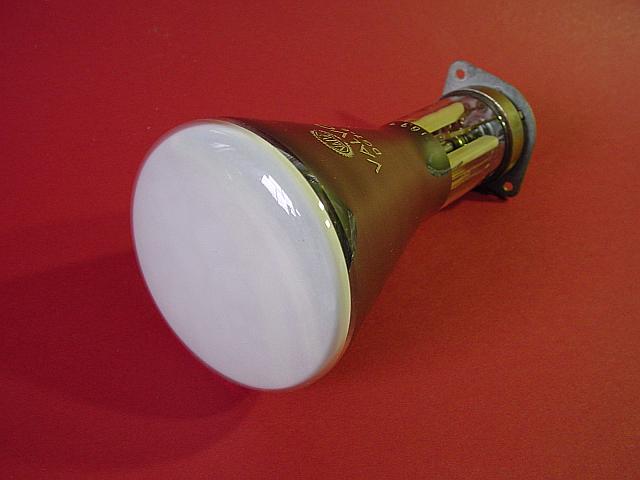

Der Schirm ist sehr plan gehalten und kaum gewölbt.

DG7-6 Schirm

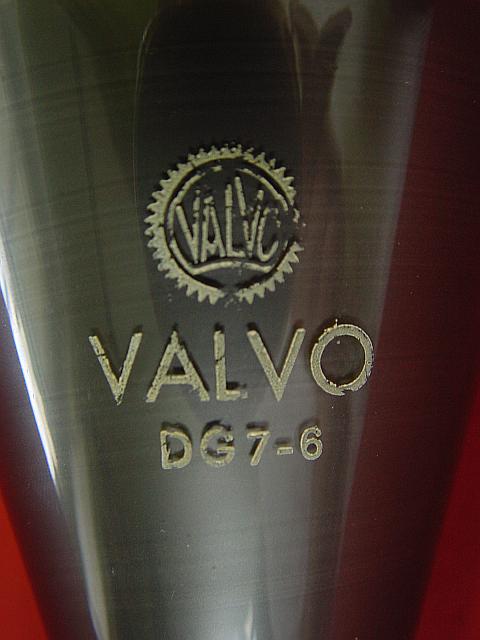

Die Beschriftung der Röhre.

DG7-6 Beschriftung

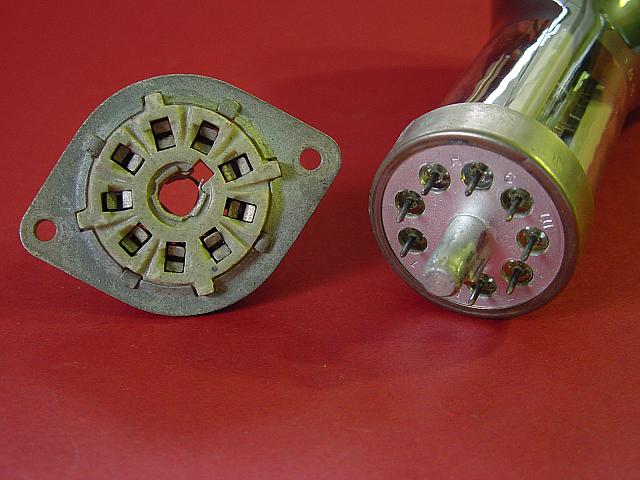

Die DG7-6 ist mit einem Locktalsockel ausgestattet.

DG7-6 Sockel und Fassung

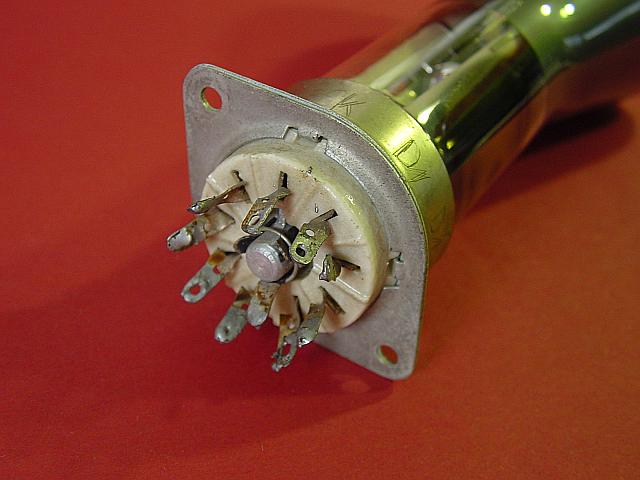

Auch wenn es so aussieht, der Führungsstift wird nicht als Kontakt benötigt.

DG7-6 Fassung

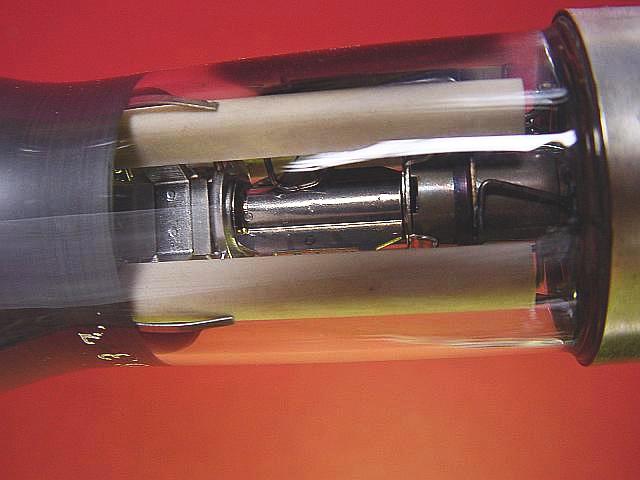

Der Systemaufbau.

DG7-6 Systemaufbau

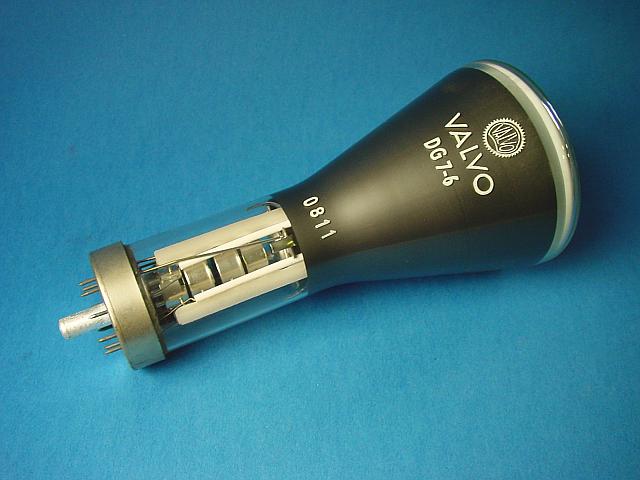

Eine weitere DG7-6 von Valvo, allerdings mit einem anderen Stempel, zeigt dieses Bild.

DG7-6 Valvo

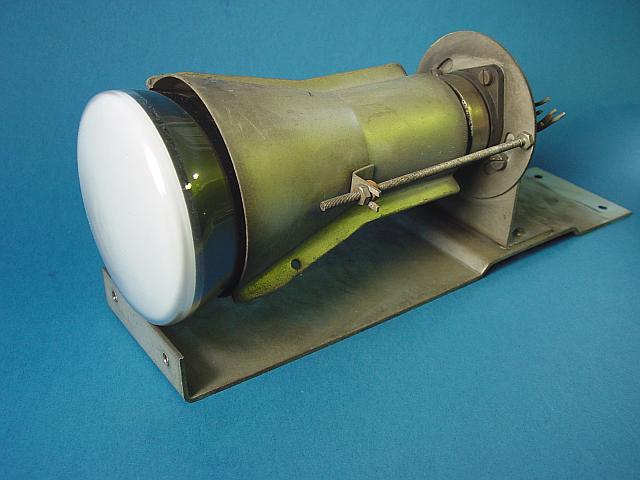

Zu dieser Röhre besitze ich auch eine Halterung mit Fassung und Abschirmzylinder.

DG7-6 mit Halterung

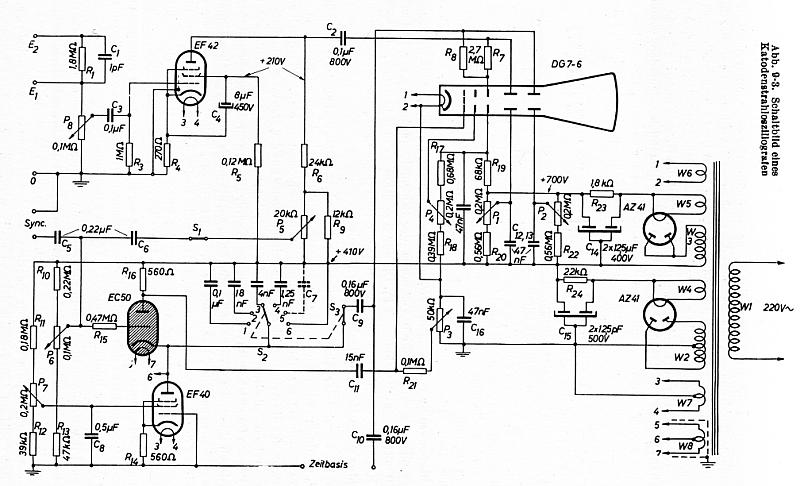

Eine Schaltung zum Aufbau eines kleinen Oszilloskops mit dieser Röhre habe ich im Buch "Industrielle Elektronik" von Dr. Reinhard Kretzmann gefunden.

DG7-6-Oszi
