- DG7-5 -



DG7-5 Sockelbild

 Verwendung:

Oszilloskop




 Austauschtypen:

3ALP1




 Vergleichstypen:

DB7-5
DR7-5
DatenblattDatenblatt
 Uh Ih X Y Ug2 Ug1
6,3
Vind.		 0,4
A		 3,3-4,5
V/mm		 5,3-7,2
V/mm		 200-300
V		 0 - -50
V

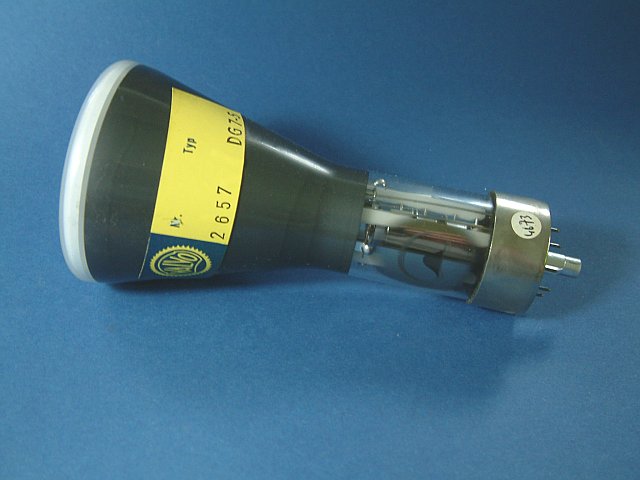

Die DG7-5 ist eine grün leuchtende Kathodenstrahlröhre mit elektrostatischer Ablenkung. Sie hat einen Durchmesser von etwa 70mm und eine Gesamtlänge von ca. 155mm. Die Röhre aus meiner Sammlung stammt von Valvo.

DG7-5

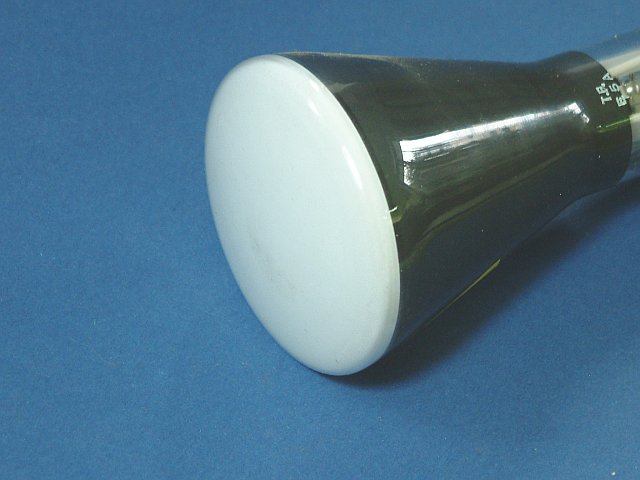

Der Schirm ist nur leicht gewölbt.

DG7-5

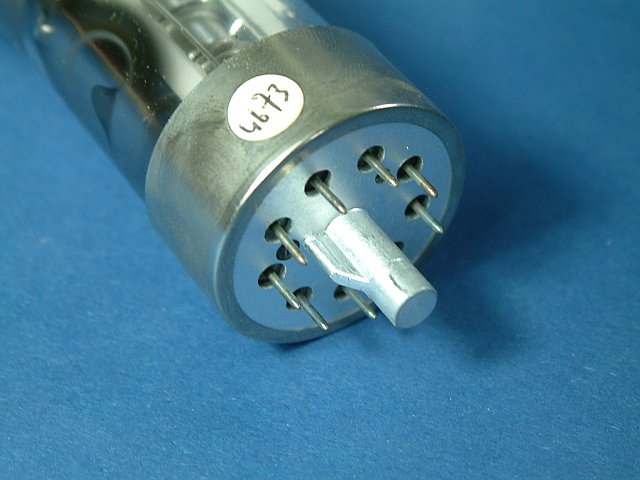

Der elektrische Anschluß erfolgt über einen Locktalsockel.

DG7-5

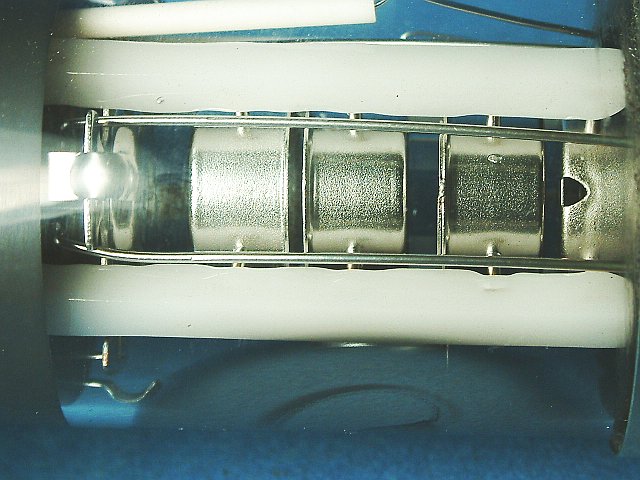

Der Systemaufbau.

DG7-5

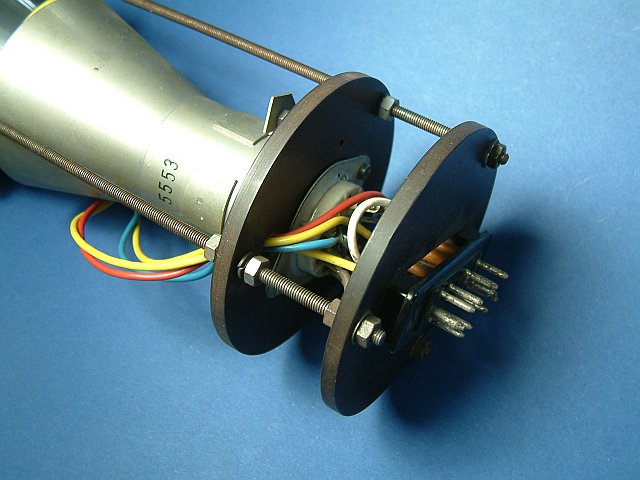

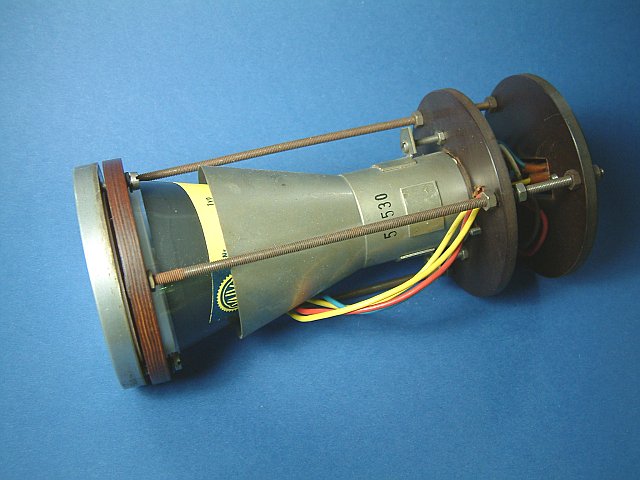

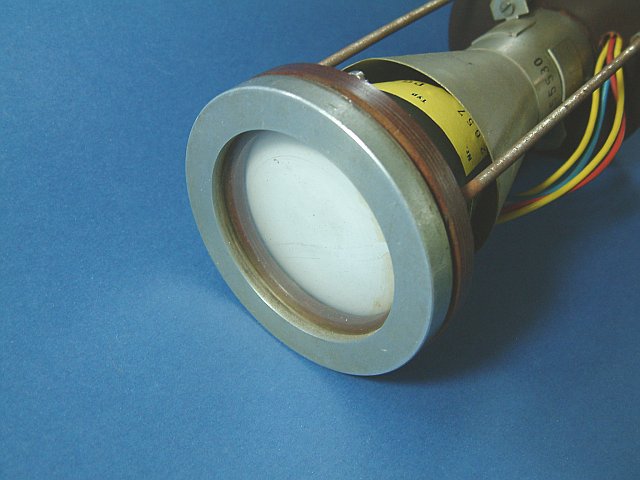

Die DG7-5 aus meiner Sammlung ist komplett mit einem Einbaurahmen, Abschirmblech und einer weiteren Steckfassung. Hier ein paar Bilder davon.

DG7-5

DG7-5

DG7-5
