- DG7-12 -



DG7-12C Sockelbild

 Verwendung:

Oszilloskop




 Austauschtypen:






 Vergleichstypen:

DB7-12
DN7-12
Uh Ih X Y Ug2+g4 Ug3 Ug1
6,3
Vind.		 0,3
A		 6,5-9,2
V/mm		 8,2-12,5
V/mm		 2000
V		 170-250
V		 -40 - -75
V

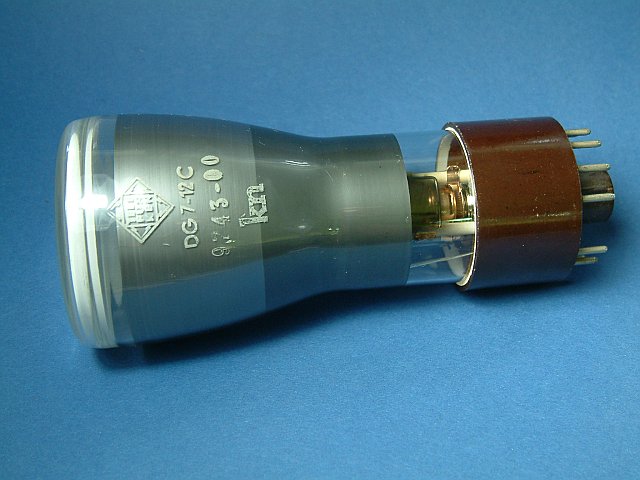

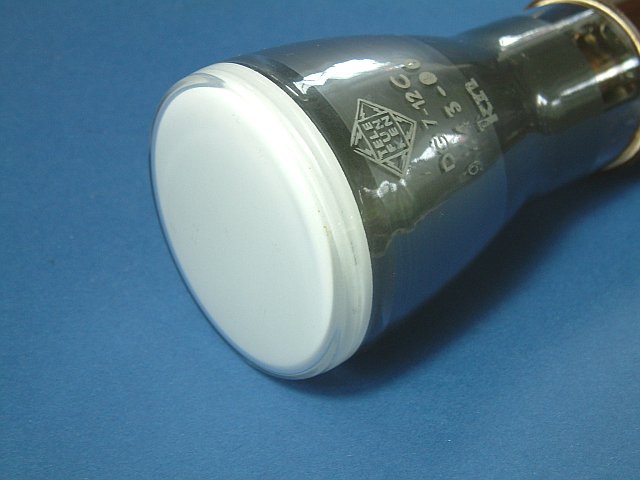

Sehr kurz gebaut ist die DG7-12. Es ist eine Kathodenstrahlröhre mit indirekter Heizung und asymetrischer, elektrostatischer, Ablenkung. Sie hat einen Durchmesser von etwa 75mm bei ca. 67mm nutzbarem Schirmdurchmesser und eine Gesamtlänge von 180mm. Die Farbe des Leuchtfleckes ist grünlich.

DG7-12

DG7-12

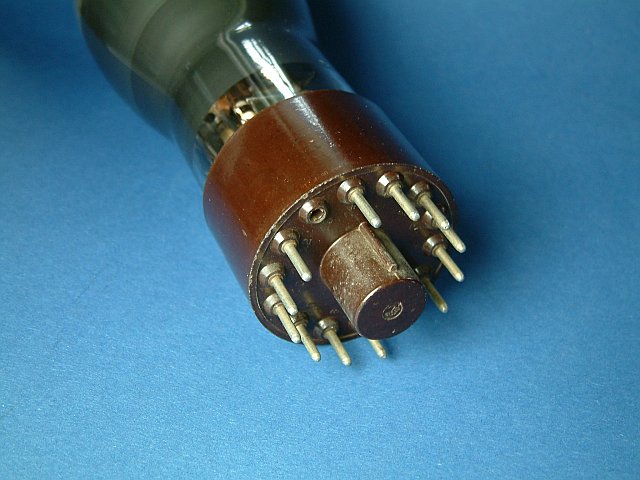

Der elektrische Anschluß erfolgt über einen 12-poligen Spezialsockel.

DG7-12

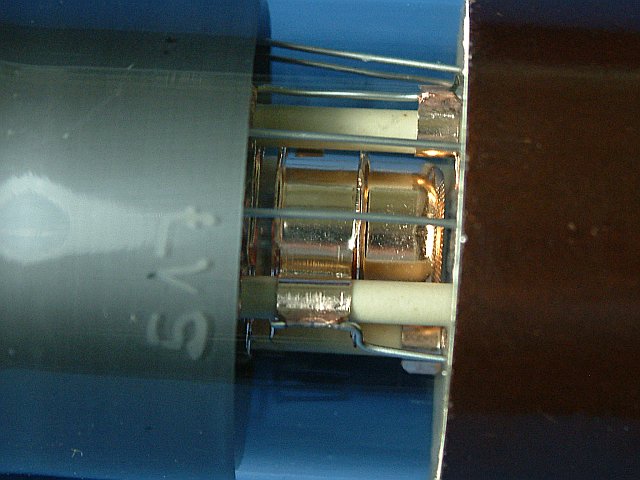

Der Systemaufbau.

DG7-12
