- DG3-2 -

Verwendung: Austauschtypen: Vergleichstypen: DG3-1 Datenblatt Uh Ih X Y Ug2+g4 Ug1 6,3 Vind. 0,65 A 11,1 V/mm 16,6 V/mm 500 V 0 - -25 V

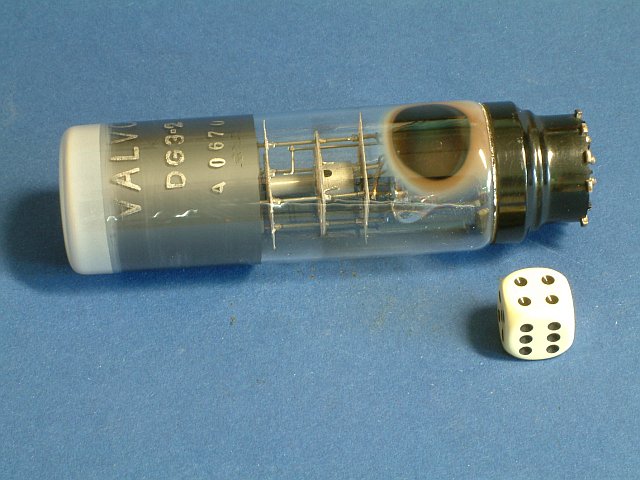

Eine grün leuchtende Kathodenstrahlröhre mit elektrostatischer Ablenkung ist die DG3-2.

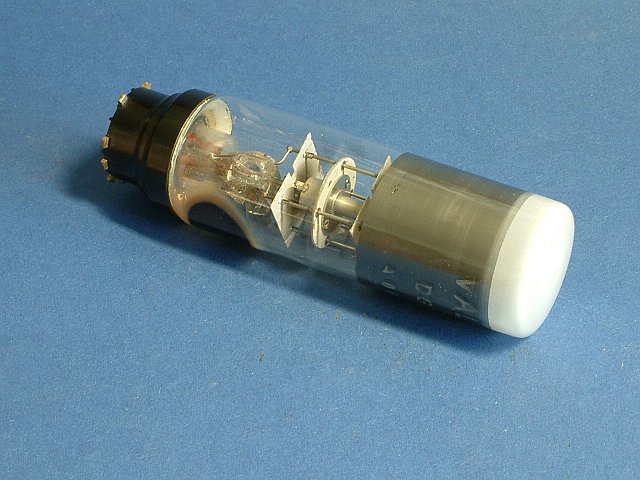

Sie hat einen Durchmesser von etwa 35mm und eine Gesamtlänge von 125mm.

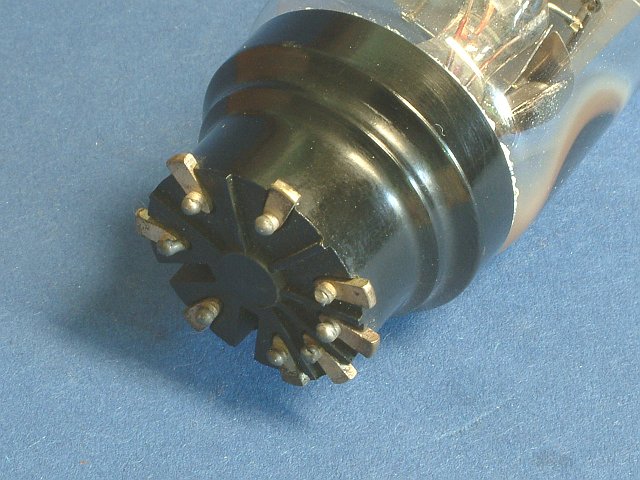

Der elektrische Anschluß erfolgt über einen Außenkontaktsockel.

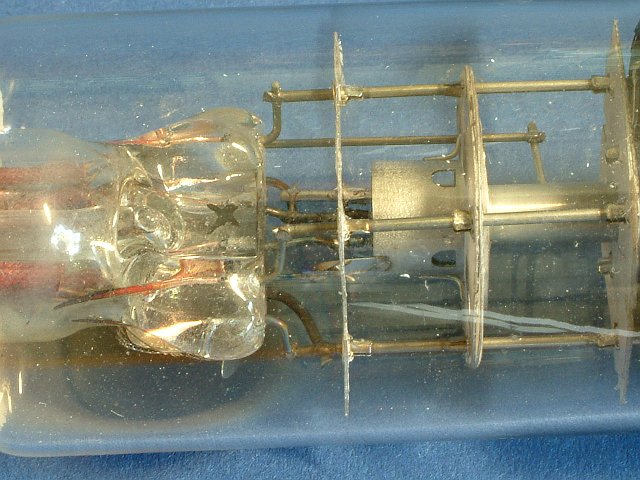

Der Systemaufbau.

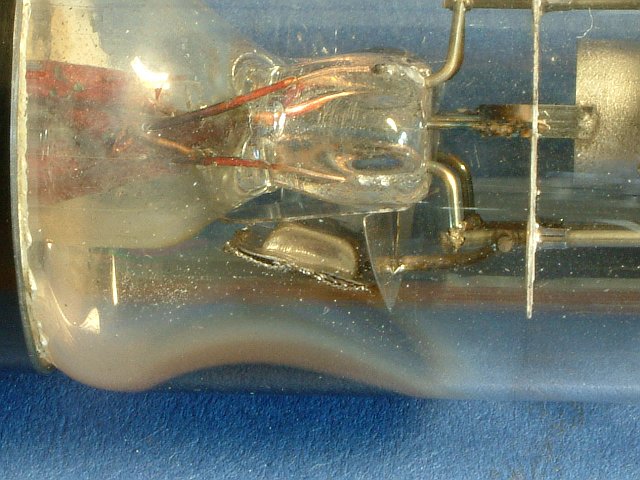

Der Getterpfanne unterhalb des Quetschfußes.
