- DG10-2 -

Verwendung: Oszilloskop Austauschtypen: Vergleichstypen: DB10-2 Datenblatt Uh Ih X Y Ug2+g4 Ug1 6,3 Vind. 0,3 A 3,3 V/mm 4,3 V/mm 2000 V -45 - -100 V

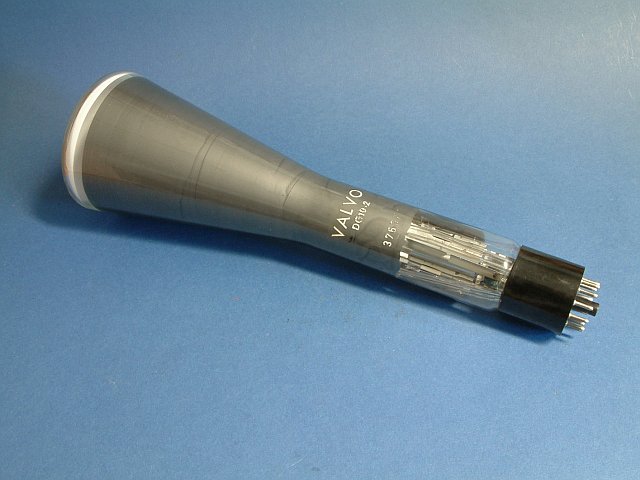

Die DG10-2 ist eine grün leuchtende Oszilloskopröhre mit mittlerer Nachleuchtdauer.

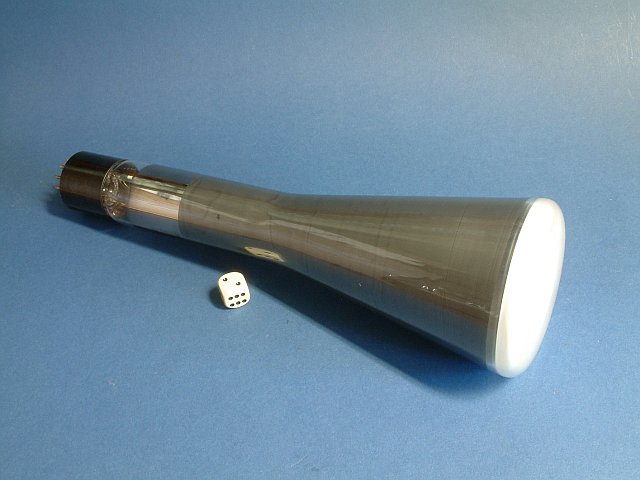

Sie hat eine Gesamtlänge von etwa 330mm und einen Durchmesser von etwa 95mm.

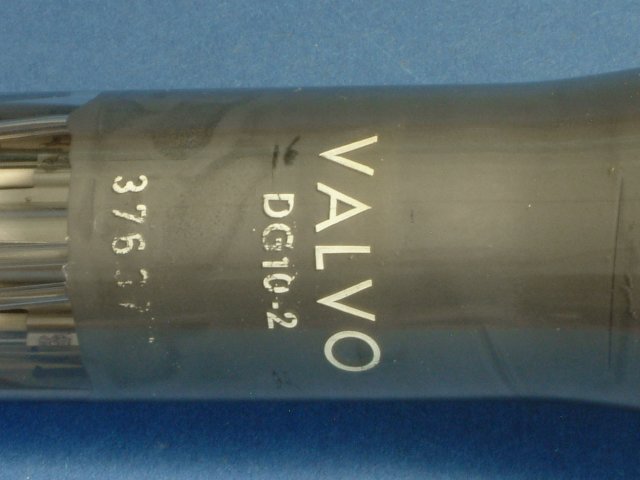

Die Beschriftung auf der Röhre.

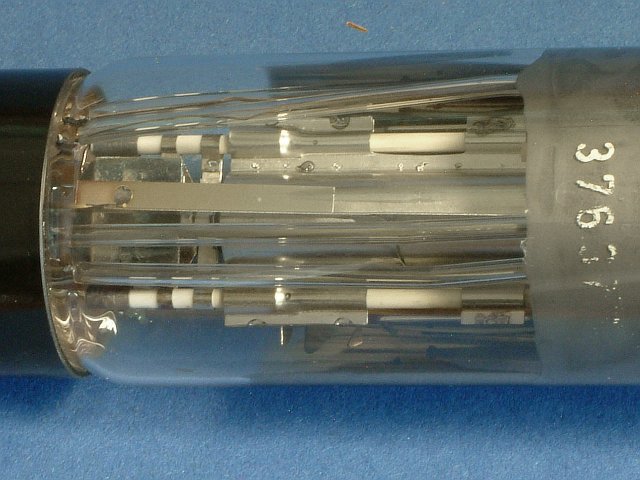

Der Systemaufbau. Die Getterung (auf dem Foto nicht sichtbar) besteht aus zwei rechteckig gebogenen Getterröhrchen.

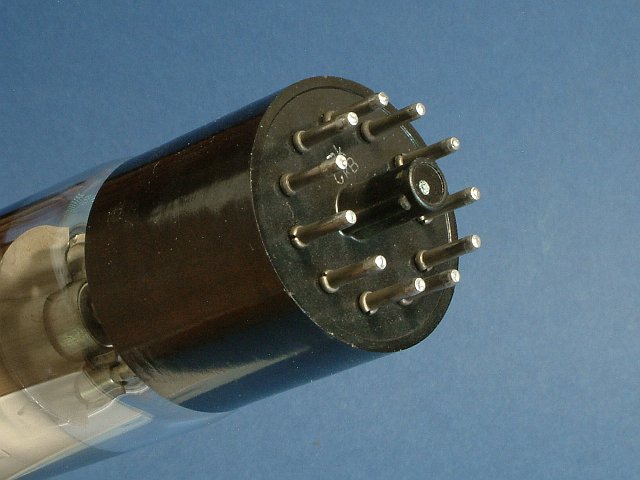

Der Anschluß erfolgt über diesen 11-poligen Sockel.
