- DB3-12A -



DB3-12 Sockelbild

 Verwendung:






 Austauschtypen:






 Vergleichstypen:

DG3-12
Uh Ih X Y Ug2+g4 Ug1
6,3
Vind.		 0,3
A		 9,4 - 13,8
V/mm		 8,2 - 12,2
V/mm		 1000
V		 -14 - -42
V

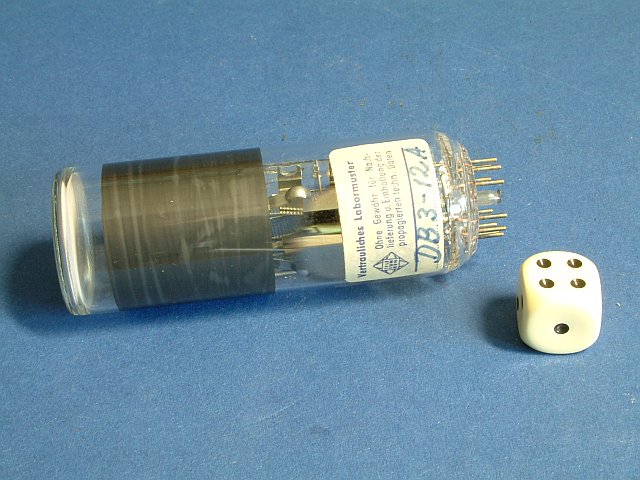

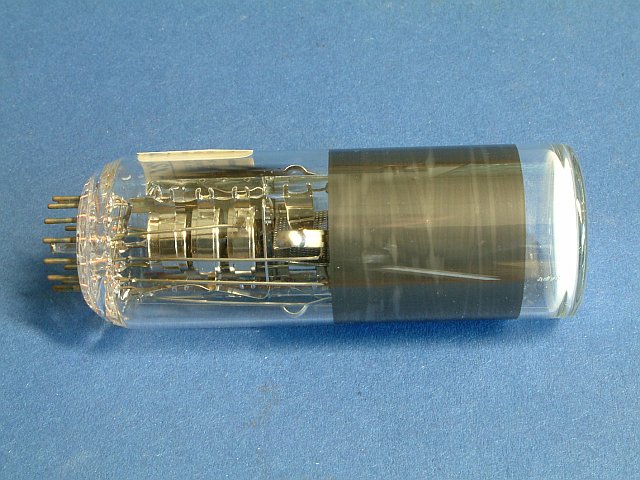

Eine bläulich leuchtende Kathodenstrahlröhre mit elektrostatischer Ablenkung ist die DB3-12A. Sie hat einen Durchmesser von etwa 32mm und eine Gesamtlänge von 103mm. Elektrisch ist sie mit der DG3-12 vergleichbar, die allerdings grün leuchtet,

DB3-12A

DB3-12A

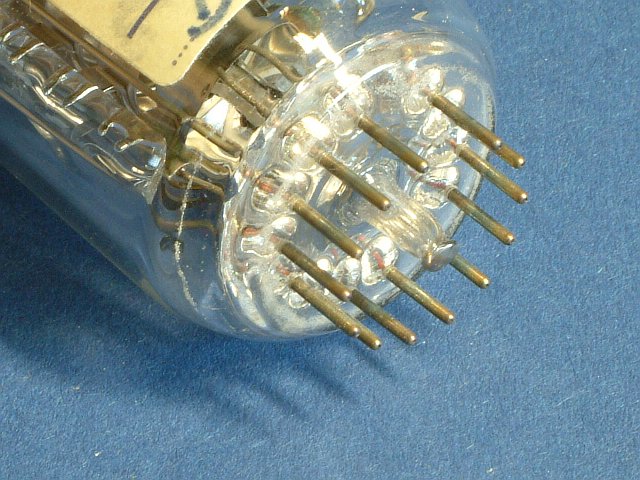

über einen 13-poligen Sockel wird die Röhre angeschlossen.

DB3-12A

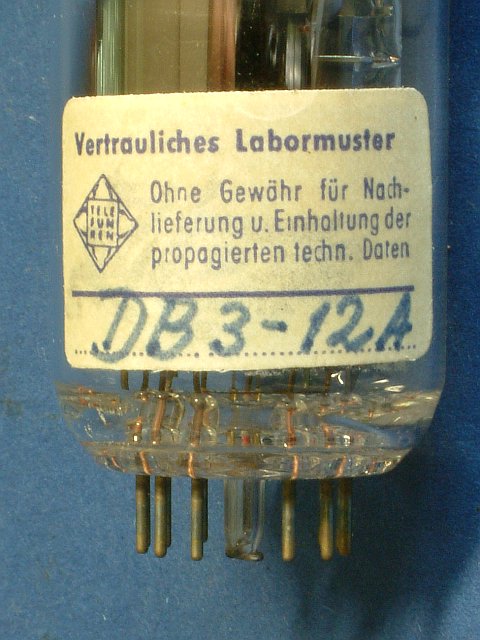

Meine Röhre hat keinen "echten" Stempel, sondern diesen Aufkleber und ist als Labormuster deklariert.

DB3-12A

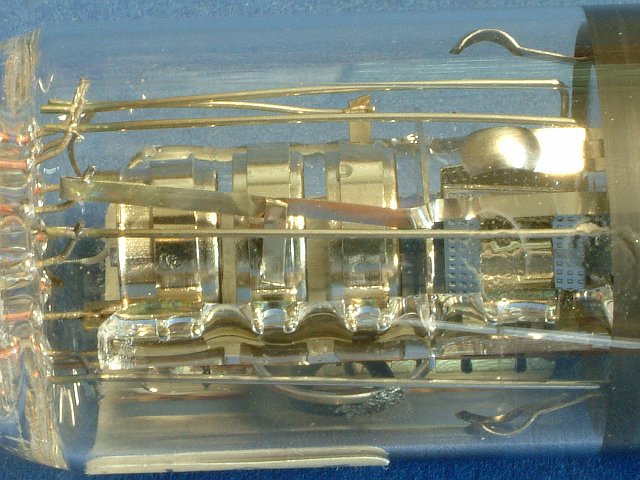

Der Aufbau des Elektronensystems. Das Getter ist als Ringgetter ausgeführt.

DB3-12A
