- D7-170GH -

D7-170 Sockelbild

Verwendung:

Austauschtypen:

Vergleichstypen:

Datenblatt	U_h	I_h	X	Y
Datenblatt	6,3 Vind.	0,092 A	1,07 - 1,33 V/mm	0,32 - 0,42 V/mm

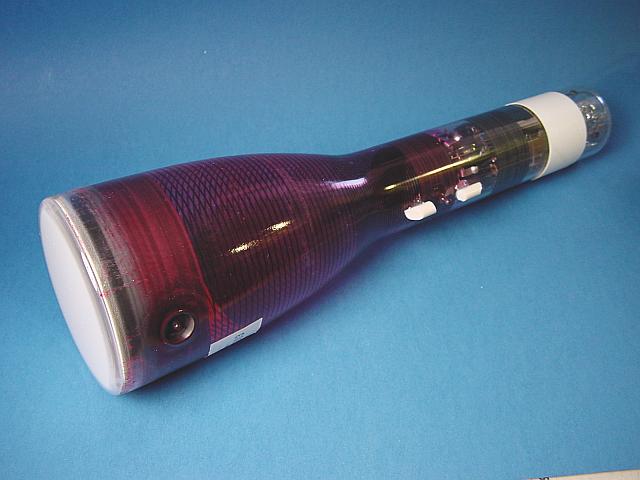

Die D7-170GH ist eine grün leuchtende Kathodenstrahlröhre mit elektrostatischer Ablenkung. Sie hat einen Schirmdurchmesser von 75 mm und eine Gesamtlänge von 155 mm.

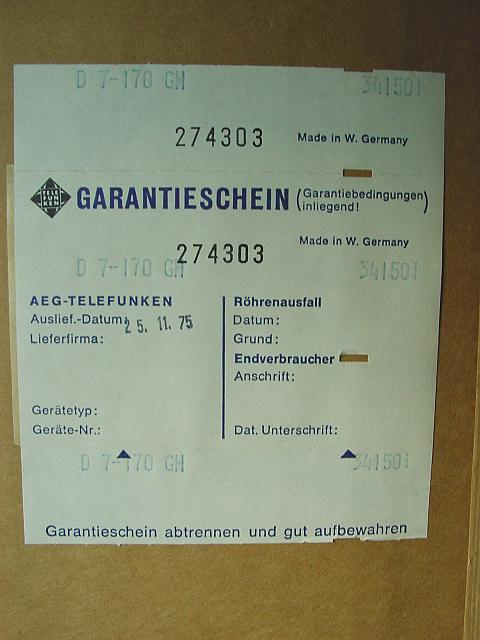

Auf dem Orignalkarton ist dieser Garantieschein aufgeklebt:

D7-170GH Garantieschein

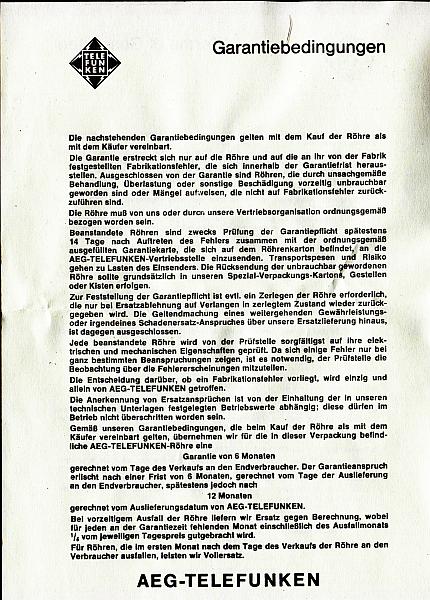

Innenliegend dann diese Garantiekarte:

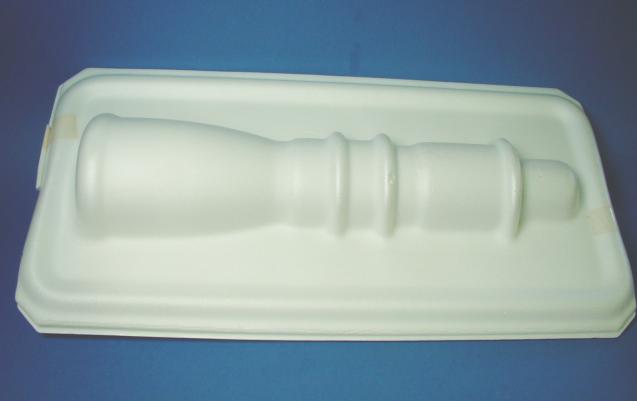

Die Röhre ist dann nochmals in einr Styroporverpackung:

D7-170GH Verpackung

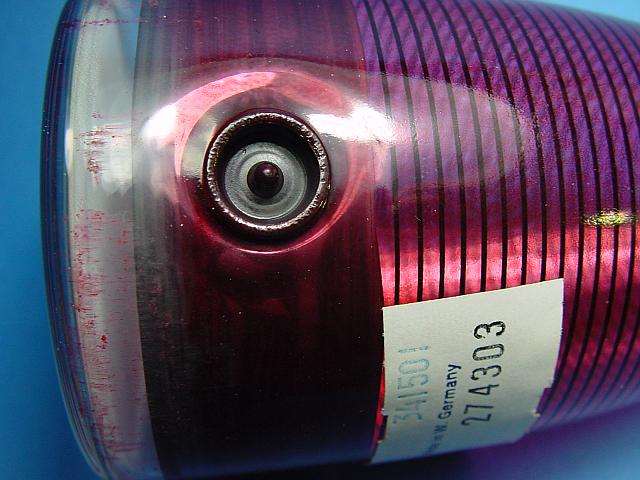

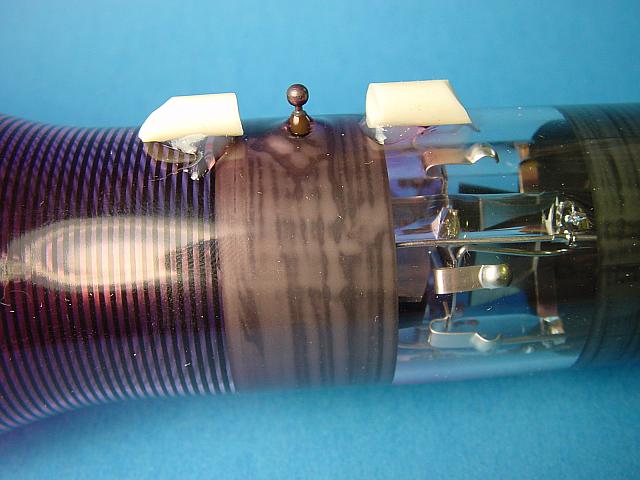

Aus dem Glaskolben sind diese beiden Anschlüsse herausgeführt.

D7-170GH Hochspannungsanschlüsse

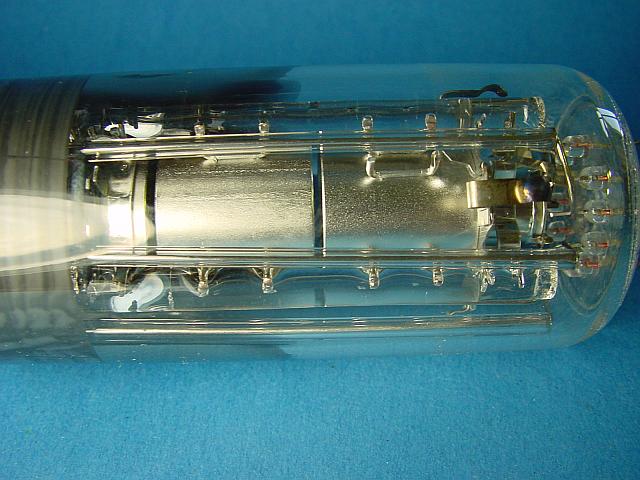

Der Systemaufbau.

D7-170GH Fassung

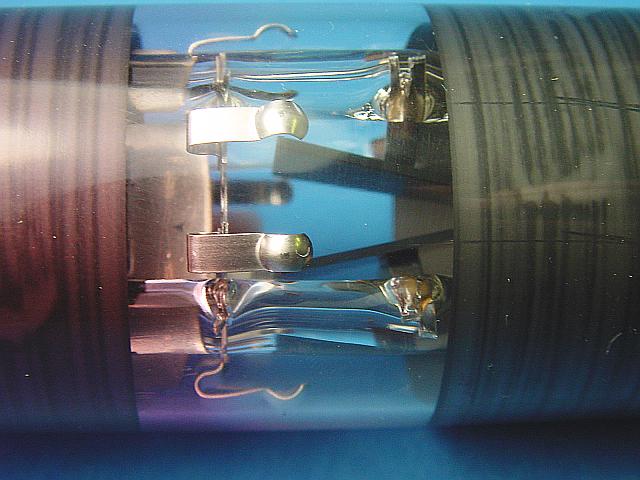

Ein Ablenkplattenpaar und die Fixierung des Systems im Kolben ist hier sehr gut zu sehen.

D7-170GH Systemaufbau
