- D7-15GL -



du74

Verwendung:

Oszilloskop




Austauschtypen:

3BVP2

D7-15GH


Vergleichstypen:






DatenblattDatenblatt
Uh Ih X Y Ug7 Ug6 Ug5 Ug4 Ug3 Ug2 Ug1
6,3
Vind.
0,3
A
10,7 - 13,3
V/mm
3,2 - 4,2
V/mm
1600
V
400
V
400
V
an g5 135 - 165
V
1600
V
-67 - -87
V

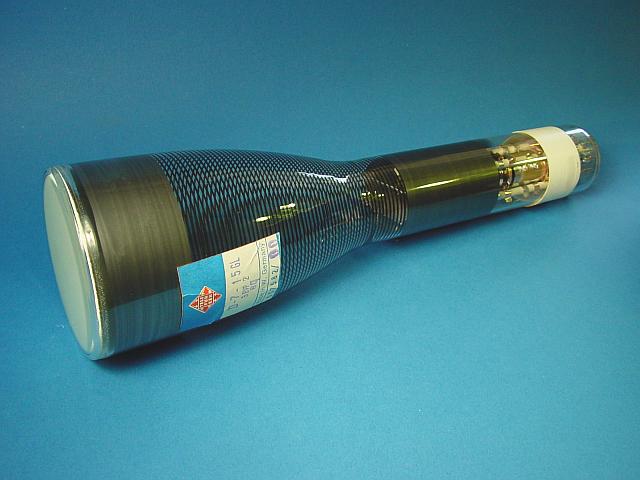

Die D7-15GL ist eine gelb-grün leuchtende Oszilloskopröhre mit einer Gesamtlänge von etwa 292 mm und einem Schirmdurchmesser von 67 mm.

D7-15GL

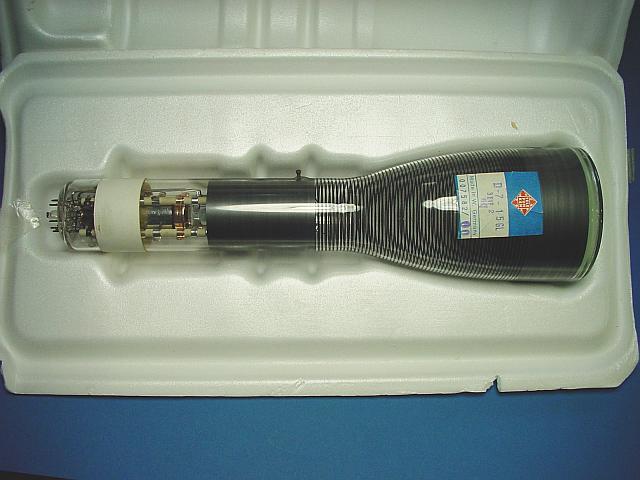

Die Röhre ist neu und unbenutzt in dieser Styroporverpackung.

D7-15GL Verpackung

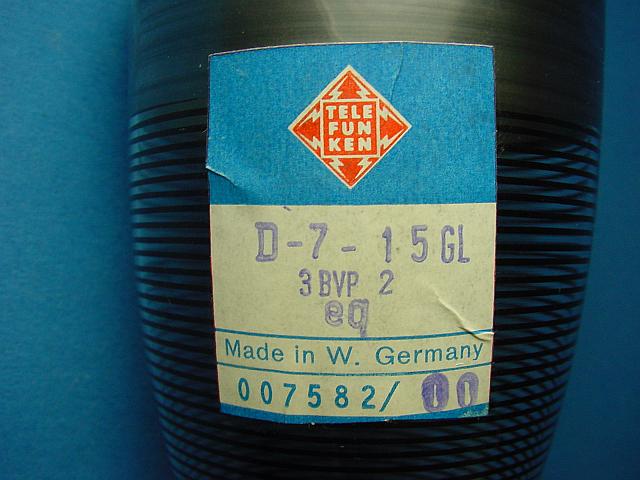

Die Beschriftung der Röhre.

D7-15GL Beschriftung

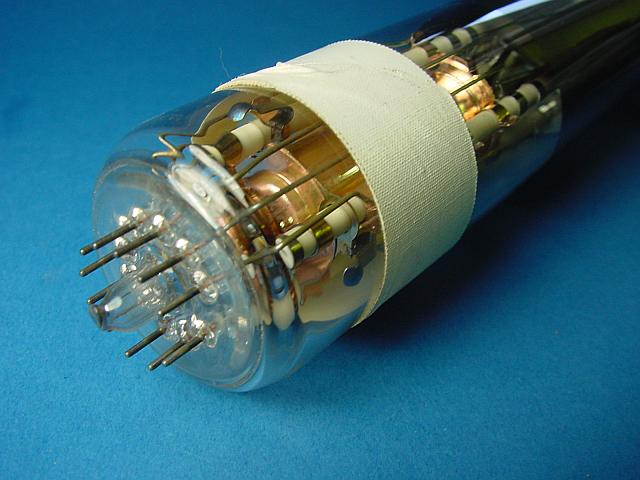

Die D7-15GL ist mit einem speziellem, 11-poligem, Sockel ausgestattet.

D7-15GL Sockel

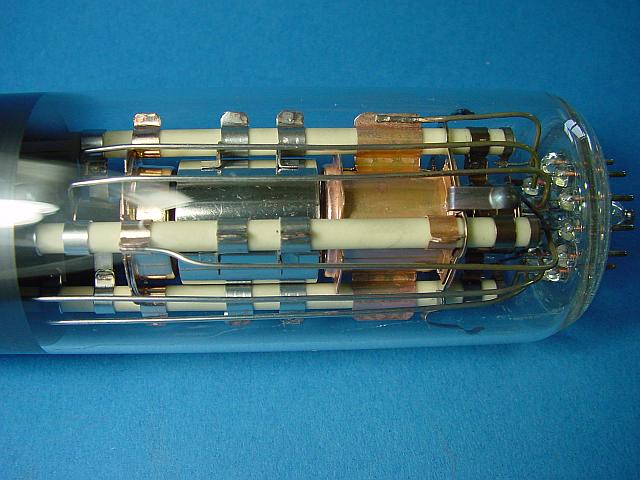

Das Klebeband am Röhrensockel habe ich für die folgenden Fotos des Systemaufbaus entfernt.

D7-15GL Systemaufbau

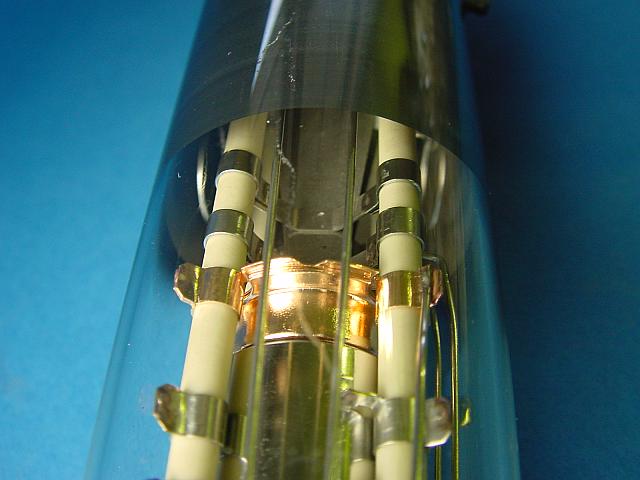

Die Getterung mittels zweier ringförmiger Getter.

D7-15GL Getter

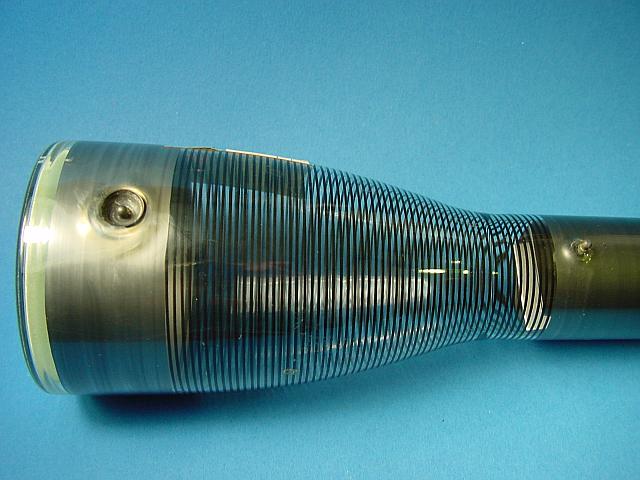

Zwei Anschlüsse für die Hochspannung.

D7-15GL Systemaufbau
