- D3-10GJ -



du76

 Verwendung:

Oszilloskop




 Austauschtypen:

D3-11GJ
(anderer Sockel)



 Vergleichstypen:

alle D3-xx(x)-Typen
(andere Leuchtfarben!)
DatenblattDatenblatt
 Uh Ih X Y UA UFoc Ug1
6,3
Vind.		 0,3
A		 bei 500V : 4,7 - 6,9
V/mm		 4,1 - 6,1
V/mm		 500
V		 50 - 150
V		 -21 - -7
V


bei 1000V : 9,4 - 13,8
V/mm		 8,2 - 12,2
V/mm		 1000
V		 100 - 300
V		 -42 - -14
V


Die D3-10GJ ist eine Kathodenstrahlröhre mit elektrostatischer Ablenkung. Sie hat einen Durchmesser von etwa 32mm und eine Gesamtlänge von 100mm. Es ist eine sogenannte 1"-Flat-faced CRT-Röhre, obwohl der nutzbare Schirmdurchmesser mit etwa 28mm größer als ein Zoll ist. Sie entspricht der D3-11GJ, allerdings mit einem anderen Sockel.

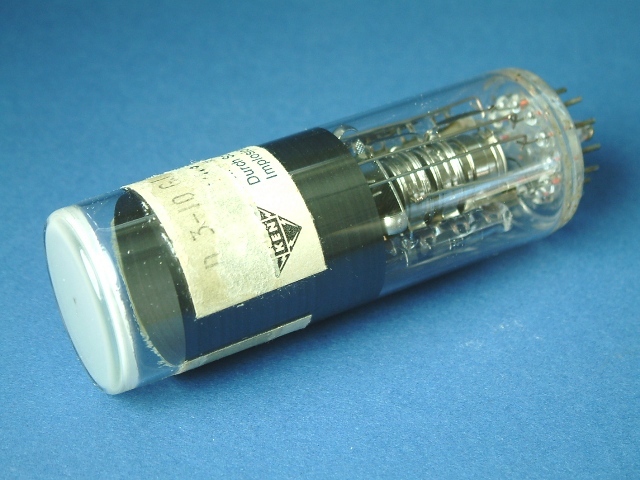

D3-10GJ

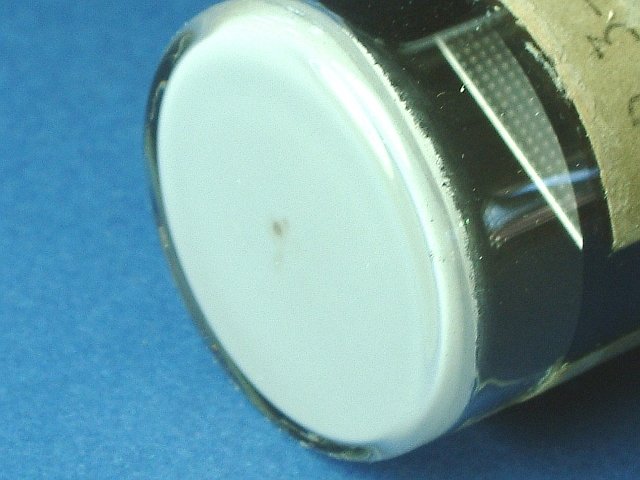

Der Schirm ist sehr plan gehalten und hat leider einen Einbrennfleck.

D3-10GJ Schirm

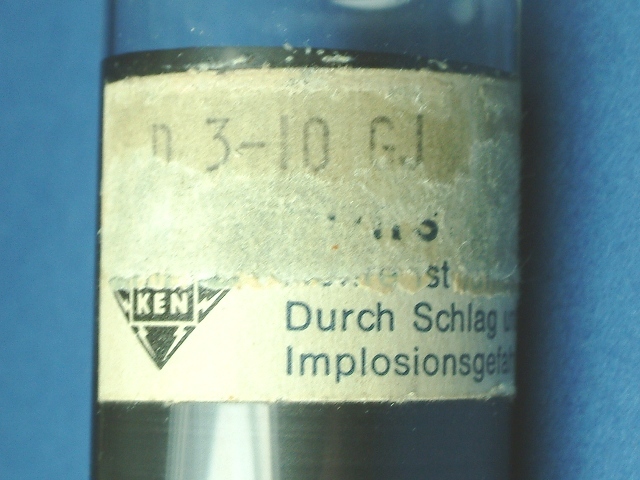

Von der ehemaligen Banderole mit Typenaufdruck und Warnhinweis ist leider nur noch dieser Rest erhalten.

D3-10GJ Aufdruck

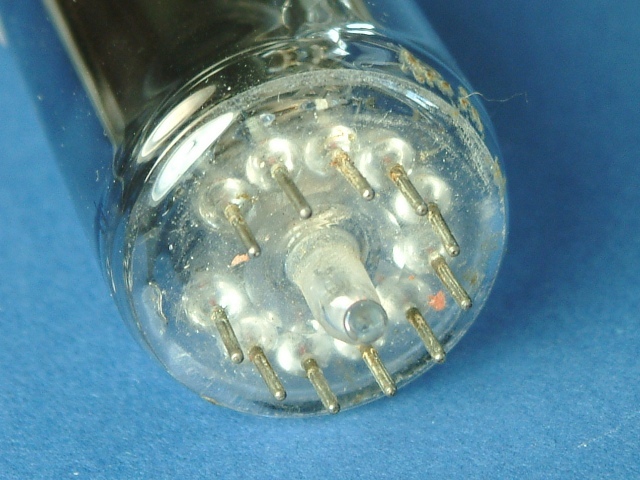

Der Stiftanschluß mit dem Pumpstutzen.

D3-10GJ Sockel

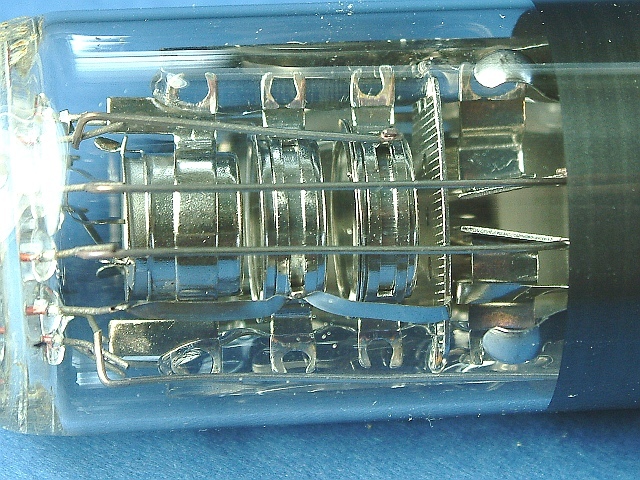

Der Systemaufbau.

D3-10GJ Systemaufbau

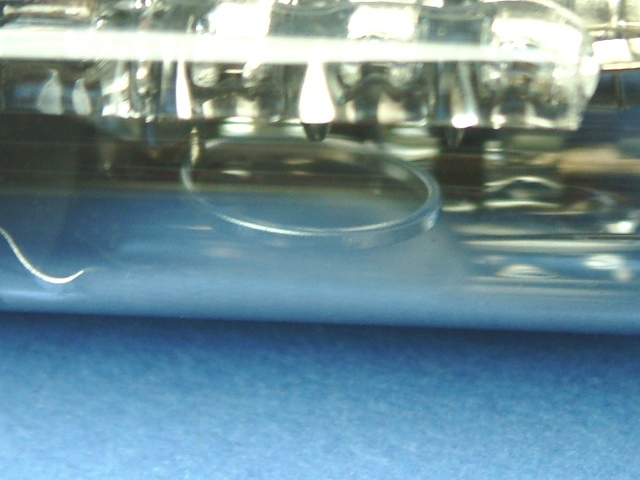

Diese Röhre hat nur ein Getter.

D3-10GJ Getter
