- B7S2 -
|

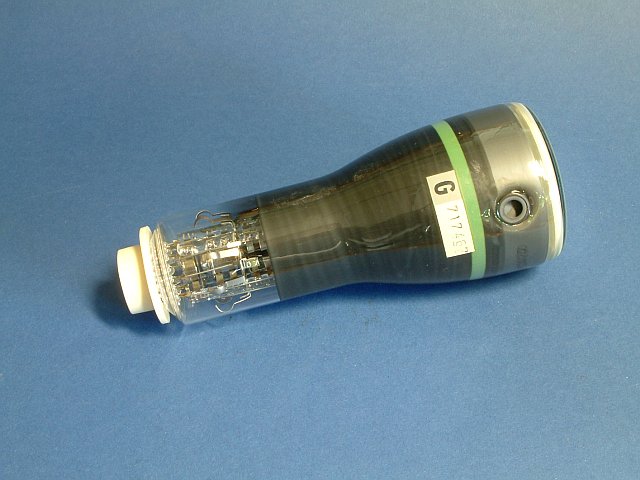

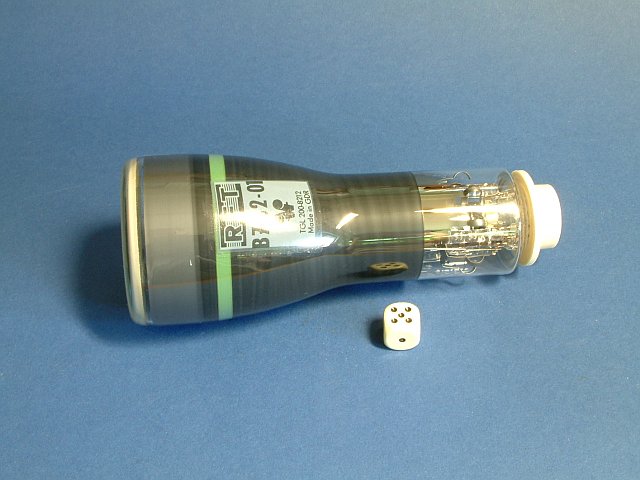

Eine grünlich leuchtende Kathodenstrahlröhre mit kurzer Nachleuchtdauer und elektrostatischer Ablenkung ist die B7S2. Sie hat einen Durchmesser von etwa 78mm und eine Gesamtlänge von 184mm. Auf diesen Bildern steckt noch eine Schutzkappe über den Anschlußstiften.

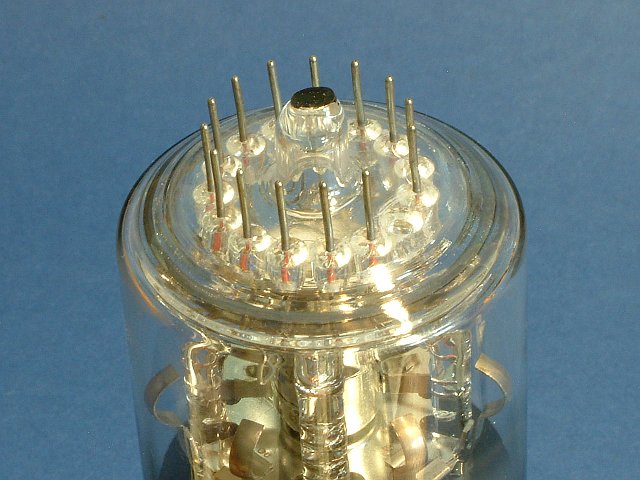

Hier habe ich die Kappe entfernt. Über diese 14-Stifte wird die Röhre angeschlossen. Der Anodenanschluß ist seitlich an der Röhre angebracht, wie auf dem vorhergehenden Bild zu sehen ist.

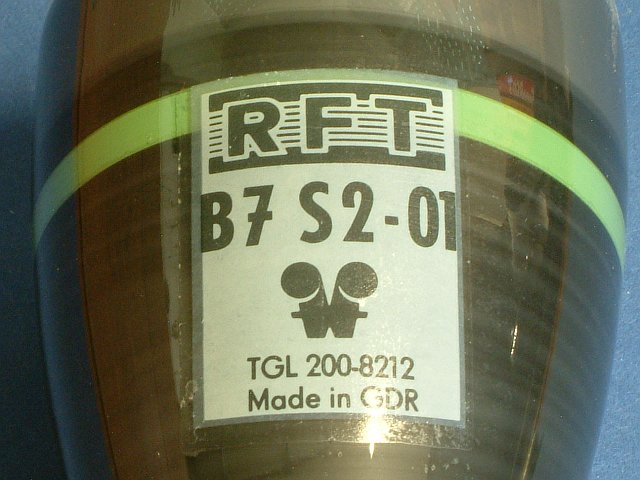

Meine Röhre hat keinen "echten" Stempel, sondern diesen Aufkleber.

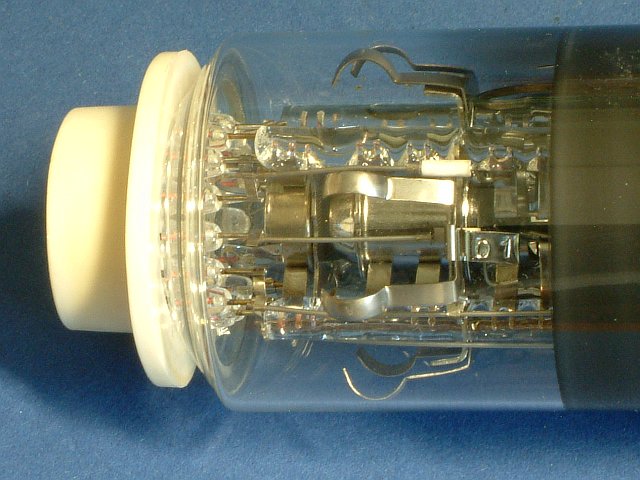

Der Aufbau des Elektronensystems. Das Getter ist als Ringgetter ausgeführt.
