- B7S1 -



B7-S1 Sockelbild

 Verwendung:

Oszilloskop




 Austauschtypen:






 Vergleichstypen:
Uh Ih X Y UA1 UA2 UG 1
4
Vind.		 0,85
A		 10
V/mm		 12,5
V/mm		 2000
V		 160 - 280
V		 0 - -70
V

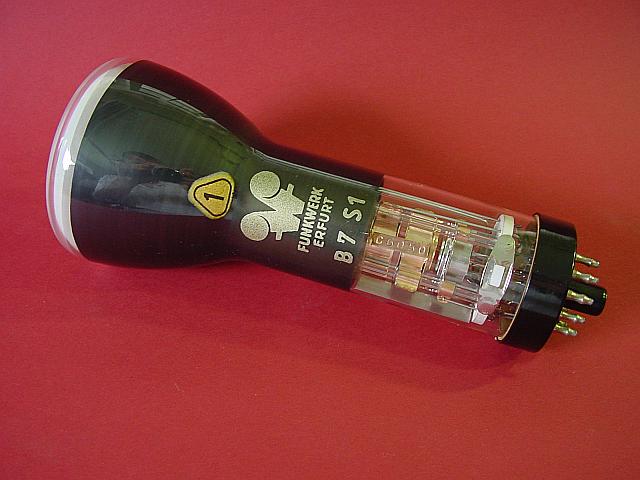

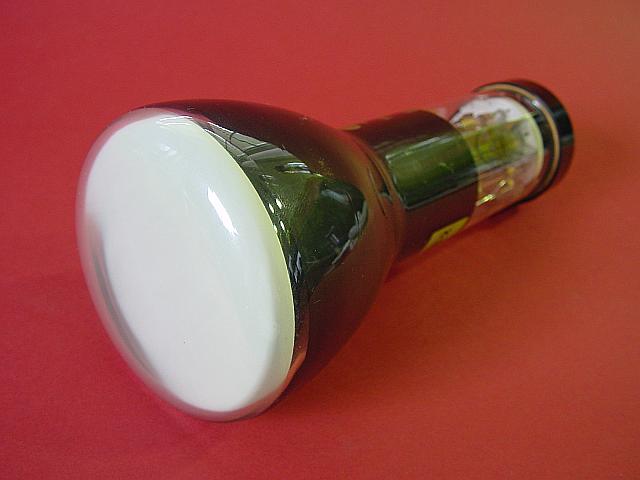

Die B7S1 ist eine grünlich leuchtende Kathodenstrahlröhre mit elektrostatischer Ablenkung. Sie hat einen Schirmdurchmesser von etwa 70mm und eine Gesamtlänge von 178 mm. Hergestellt wurde sie vom VEB Funkwerk Erfurt.

B7S1

B7S1

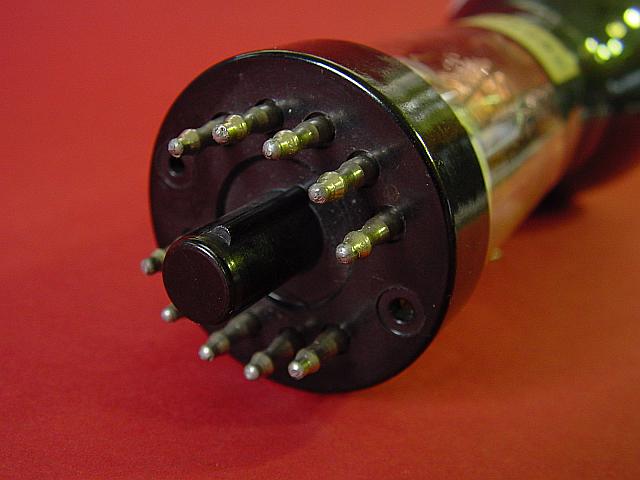

Der Sockel entspricht dem normalen 10-poligen Stahlröhrensockel,

B7S1 Sockel

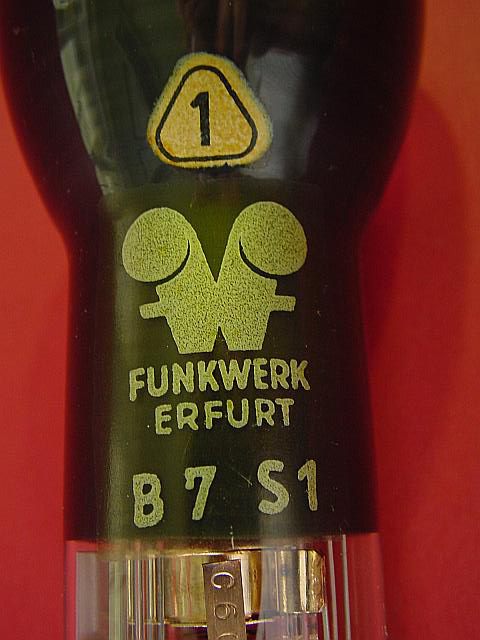

Das Logo der Röhre von den Funkwerken Erfurt. Diese Röhre wurde zusätzlich mit "1 Wahl" bestempelt.

B7S1 Logo

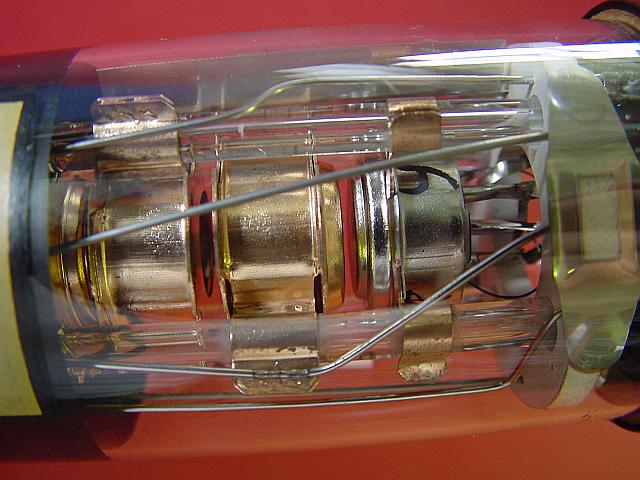

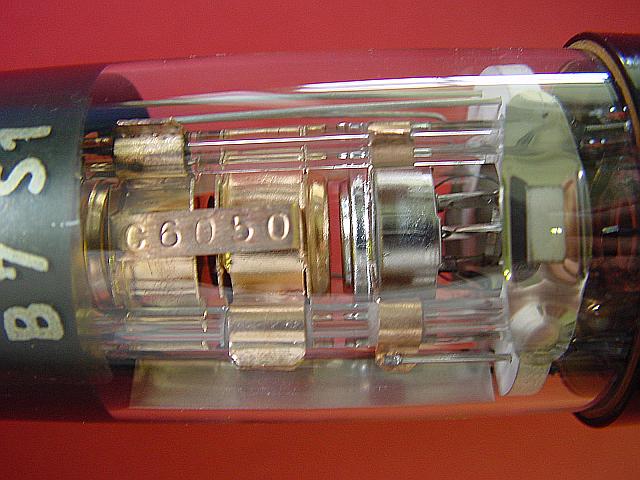

Der Aufbau des Strahlsystems.

B7S1 Systemaufbau
B7S1 Systemaufbau
