- ACR13 -



ACR13 Sockelbild

 Verwendung:

Oszilloskop




 Austauschtypen:

CV1385




 Vergleichstypen:
Uh Ih X Y Ua1 Ua2 Ua3 (Schirm) Ug1
4
Vind.		 1,0
A		 0,13
V/mm		 0,23
V/mm		 2000
V		 830
V		 4000
V		 -80
V

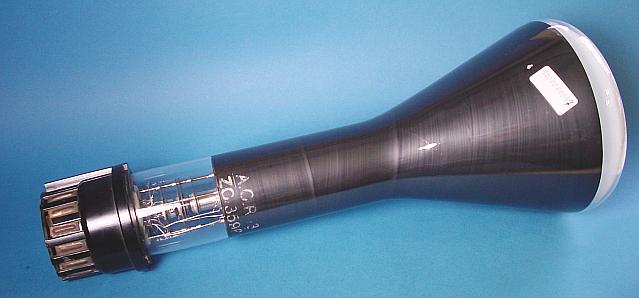

Die ACR13 ist baugleich mit der CV1385 und wurde von Marconi-(Britisch-)Osram für die britische Armee hergestellt. Der Schirmdurchmesser beträgt 16cm und die verwendete Leuchtfarbe ist grün.



ACR13

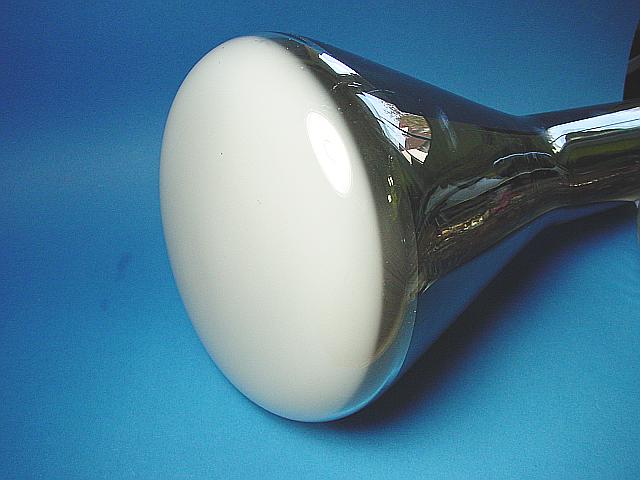

Der Schirm der ACR13 ist stark gewölbt.

ACR13 Schirm

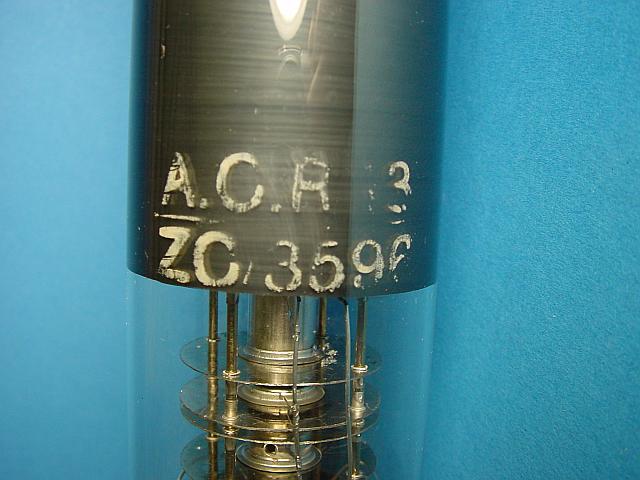

Die Beschriftung der Röhre.

ACR13 Beschriftung

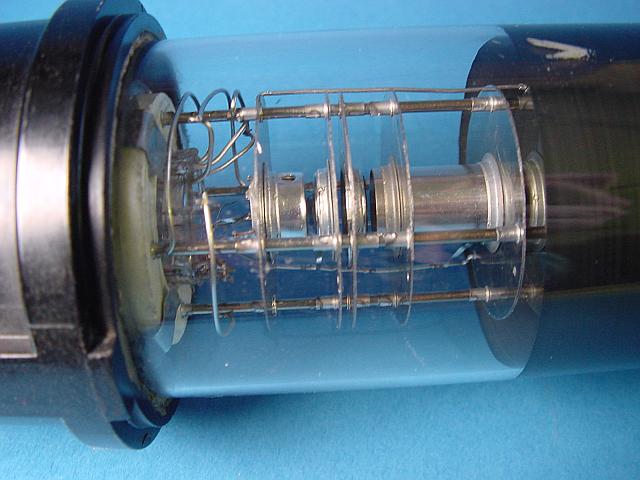

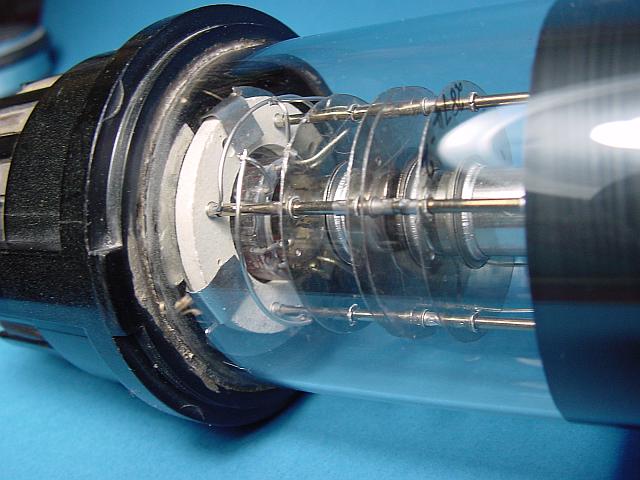

Der Systemaufbau.

ACR13 Systemaufbau
ACR13 Systemaufbau

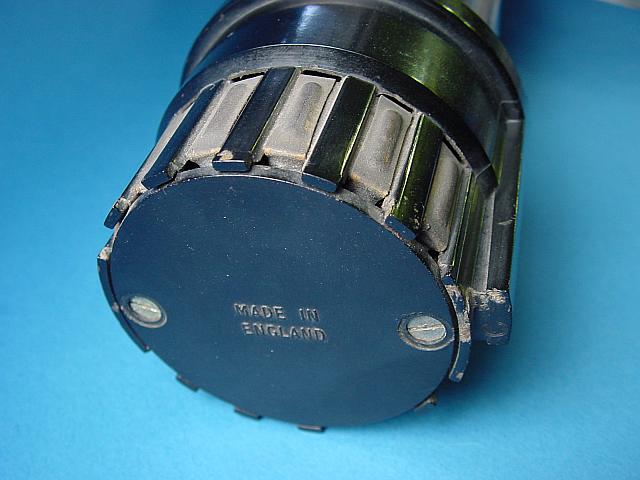

Der Anschluß erfolgt über diesen großen Topfsockel. Es ist der britische CK12 Sockel.

ACR Topfsockel




Die Belegung, von der langen Nase im UZS: g, k, f, f, a1, a2, y2, x2, a3, x1, y2, n.c.
