- 3WP2 -



3WP2 Sockelbild

 Verwendung:

Oszilloskop




 Austauschtypen:






 Vergleichstypen:

DN7-36
DG7-36
Uh Ih X Y Ug2+g4 Ug1
6,3
Vind.		 0,3
A		 1,7 - 2,0
V/mm		 2,4 - 3,0
V/mm		 1500
V		 -40 - -80
V

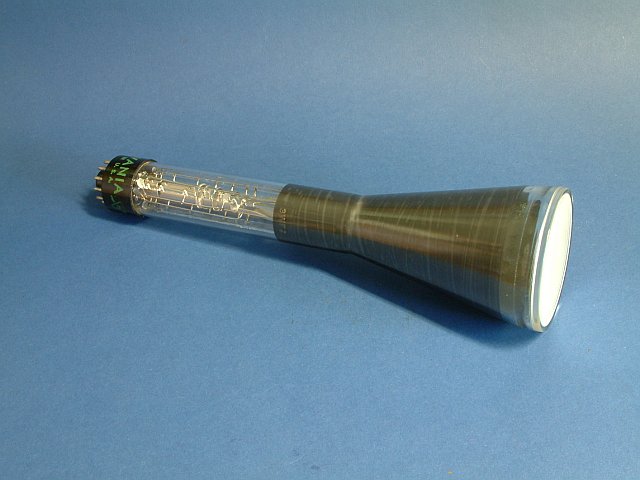

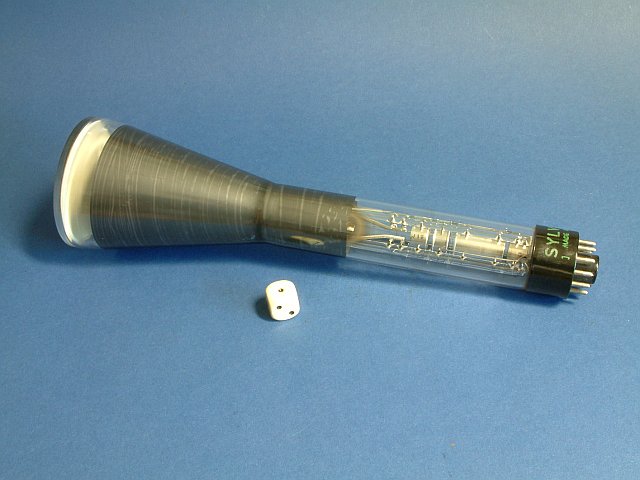

Mit einer nachleuchtenden Beschichtung ist die 3WP2 versehen. Sie hat einen Durchmesser von etwa 77mm und eine Gesamtlänge von 295mm. Mein Exemplar zieht leider langsam Luft, erkennbar an der sich auflösenden Getterung.

3WP2

3WP2

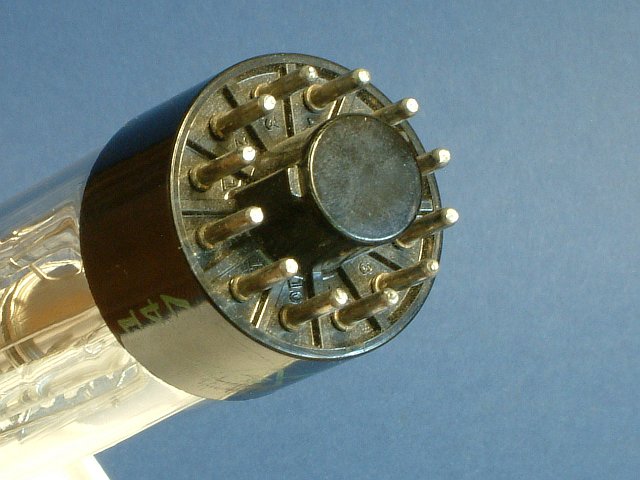

über einen 12-poligen Sockel wird die Röhre angeschlossen.

3WP2

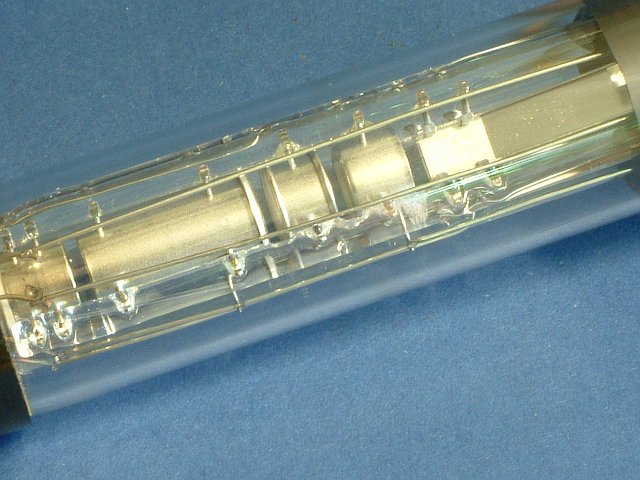

Der Aufbau des Elektronensystems.

3WP2
