- 3BP1 -



3BP1-A Sockelbild

 Verwendung:

Oszilloskop




 Austauschtypen:






 Vergleichstypen:
DatenblattDatenblatt
 Uh Ih X Y Ua1 Ua2 Ug1
6,3
Vind.		 0,6
A		 0,127
V/mm		 0,172
V/mm		 400-690
V		 2000
V		 -90
V

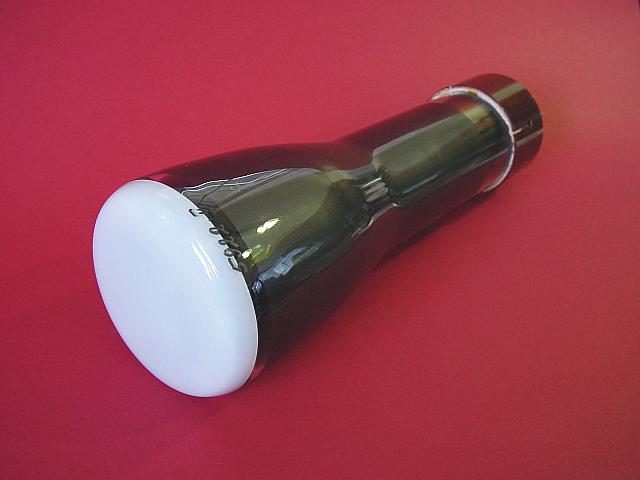

Die 3BP1 ist eine grün leuchtende Kathodenstrahlröhre mit elektrostatischer Ablenkung.
Sie hat einen nutzbaren Schirmdurchmesser von etwa 7 cm und eine Gesamtlänge von 25 cm.

3BP1

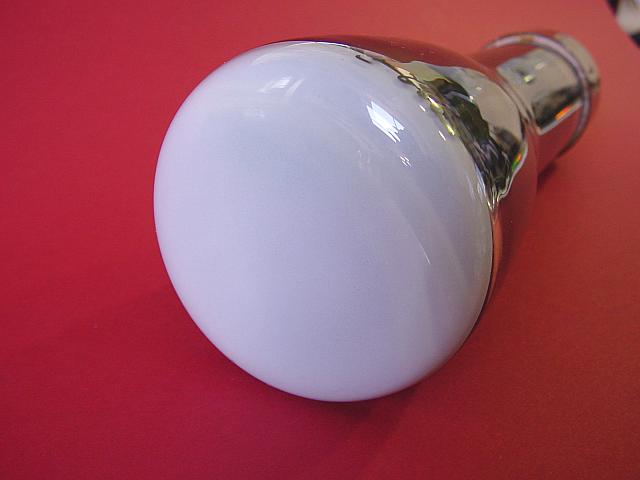

Der Schirm ist besonders am Rand stark gewölbt und abgerundet.

3BP1 Schirm

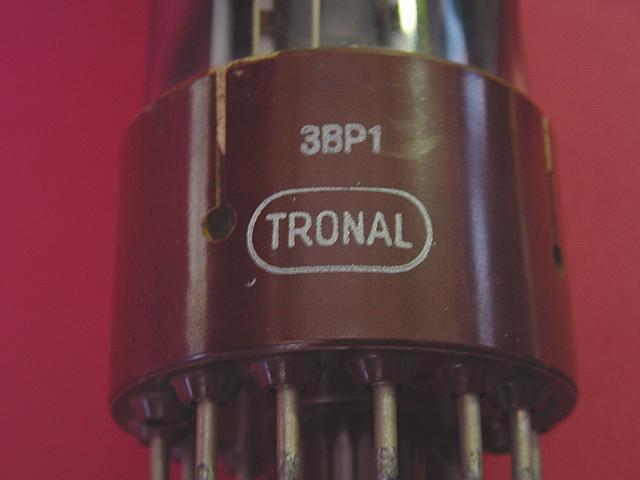

Die Röhre wurde mit "Tronal" gelabelt. Die Beschriftung ist dabei nur auf den Sockel aufgedruckt worden.

3BP1 Aufdruck

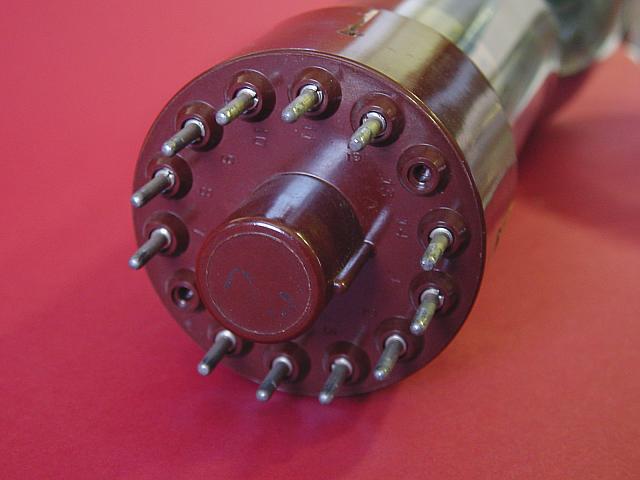

Die Beschaltung der Röhre erfolgt über einen 12-poligen Sockel. Der Sockel hat einen Durchmesser von etwa 57 mm und eine Führungsnase als Codierung.

3BP1 Sockel

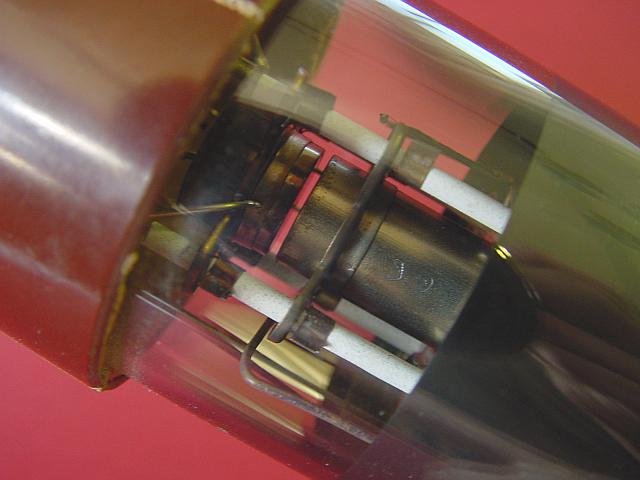

Der Systemaufbau.

3BP1 Systemaufbau
