- 2AP1A -

Verwendung: Oszilloskop Austauschtypen: Vergleichstypen: Datenblatt Uh Ih X Y Ua1 Ua2 Ug1 6,3 Vind. 0,6 A 9,05 V/mm 7,71 V/mm 137-300 V 1000 V -90 V

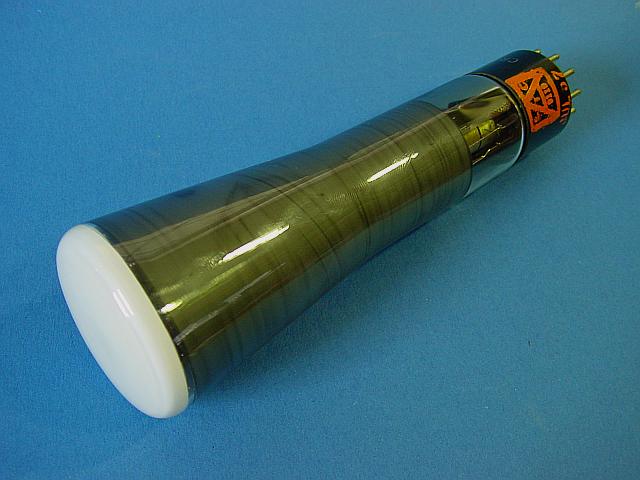

Die 2AP1A ist eine grünlich leuchtende Kathodenstrahlröhre mit elektrostatischer Ablenkung.
Sie hat einen Schirmdurchmesser von 50mm und eine Gesamtlänge von 190 mm.

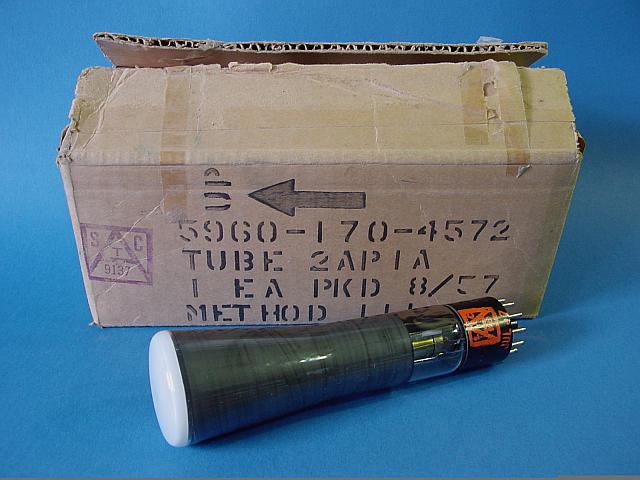

Meine 2AP1A ist eine absolut neue und orignalverpackte Röhre. Sie wurde ursprünglich für die US-Army gefertigt.

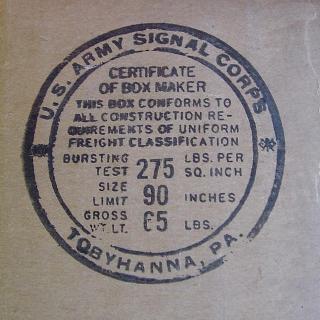

Auf dem Karton ist dieser zusätzliche Stempel zu finden:

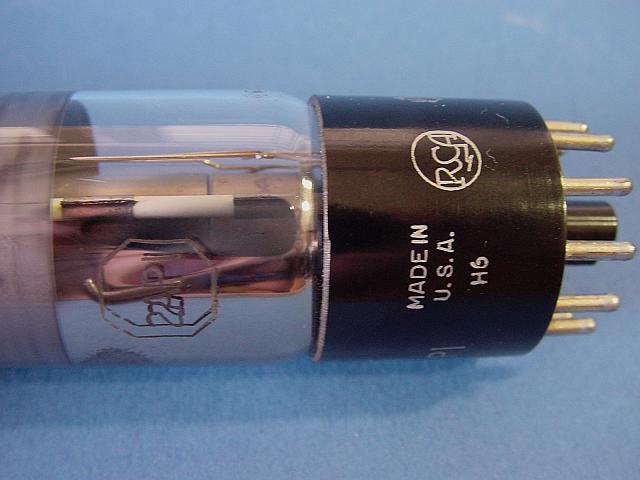

Die Röhre hat einen Stempel auf dem Glas und zusätzlich einen Aufdruck auf dem Sockel.

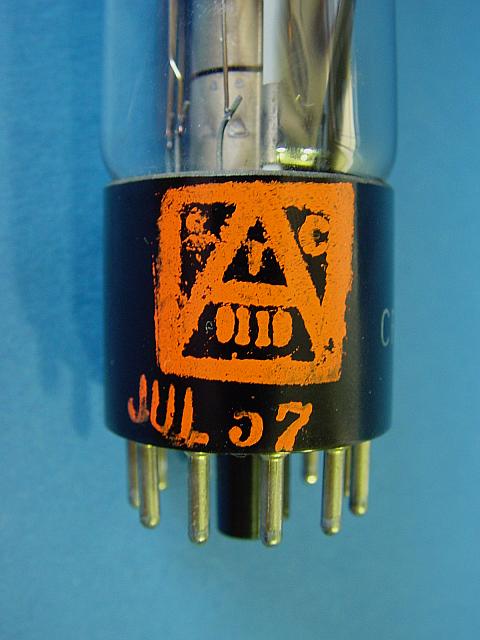

Auf dem Sockel befindet sich ebenfalls dieser orangen Stempel, dessen Bedeutung mir nicht bekannt ist. Ein ähnlicher Stempel ist auch auf dem Karton zu finden.

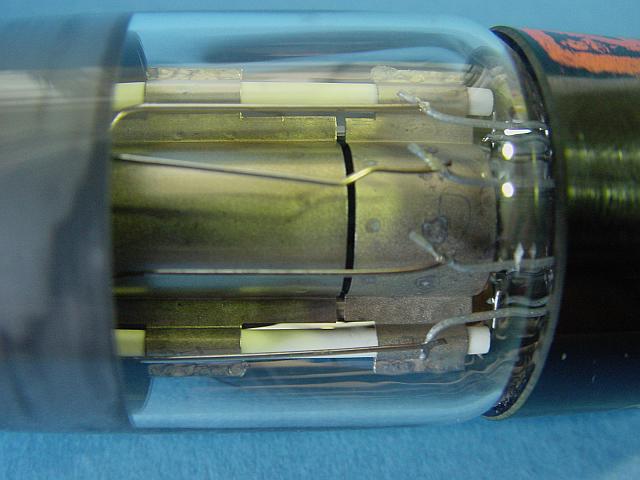

Ein Bild des Systemaufbaus. Die Getterung ist ringförmig ausgebildet und auf dem Bild nur noch zu erahnen (im Bild oben).
