- EL84 -

no20

Verwendung:

NF-Endpentode

Austauschtypen:

6BQ5

Vergleichstypen:

HL84
XL84
10BQ5
16GK6
7189A

Datenblatt	U_h	I_h	U_A	I_A	U_{A max}	P_max	I_k	S	R_k
Datenblatt	6,3 Vind.	0,76 A	250 V	48 mA	300 V	12 W	65 mA	11,3 mA/V	135 Ohm

EL84 habe ich von verschiedenen Herstellern und Anbietern in meiner Sammlung. Dabei sind Unterschiede in den Aufdrucken, Kolbenformen und Aufbauten der Systeme feststellbar. Meine EL84 im Überblick:

Mit einem Klick auf die jeweiligen Bilder kommt Ihr auf weitere Seiten. Dort habe ich die Röhren ausführlicher beschrieben und zeige auch Detailfotos.

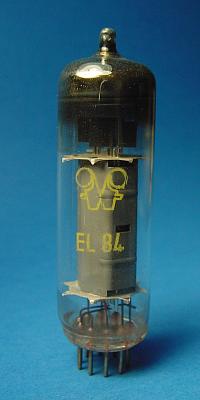

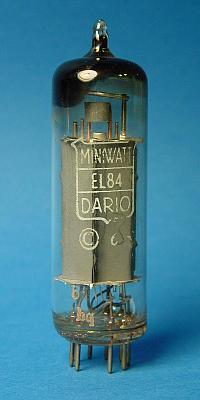

Dario (1)	RFT (2)	VEB Funkwerke Erfurt (3)

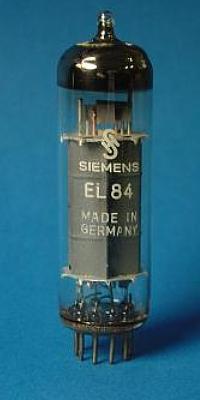

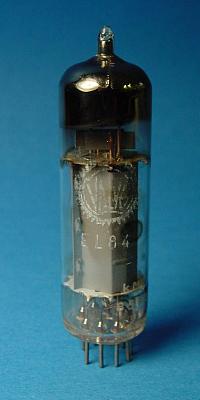

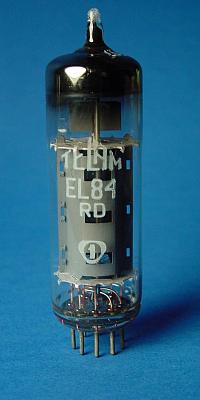

Siemens (4)	Telam (5)	Valvo (6)

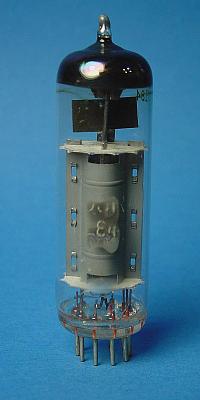

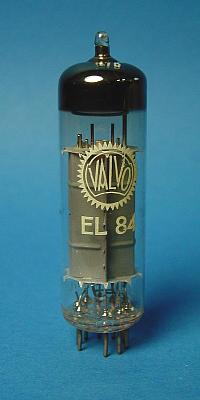

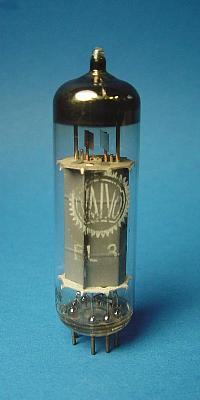

Valvo (7)	Tungsram (8)	Valvo (9)

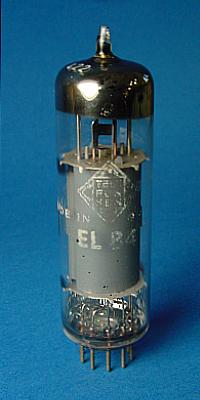

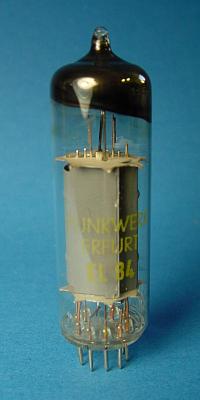

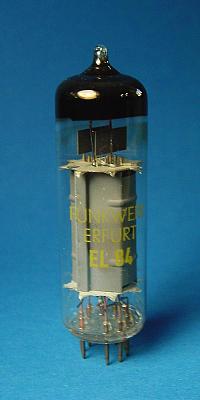

Telefunken (10)	VEB Funkwerke Erfurt (11)	VEB Funkwerke Erfurt (12)

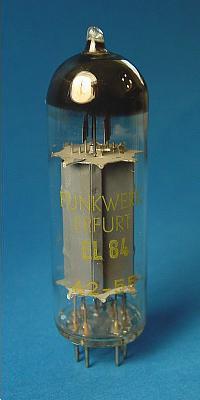

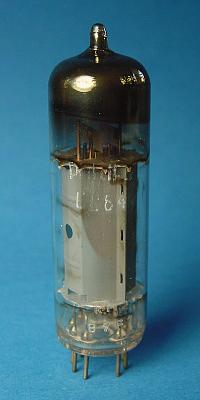

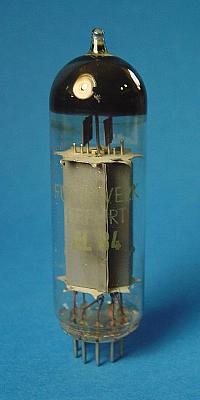

VEB Funkwerke Erfurt (13)	VEB Funkwerke Erfurt (14)	Philips (15)
