- EBF11 -



st20

Verwendung:

regelbare HF, NF-
Verstärkung;
HF-Gleichrichter


Austauschtypen:






Vergleichstypen:

UBF11




DatenblattDatenblatt
Doppeldiode Uh Ih Ud eff Ud max Id max

6,3
Vind.
0,2
A


350
V
1,0
mA
Pentode UA IA UA max Pmax Ik S Rk
250
V
5
mA
300
V
1,5
W
10
mA
1,8
mA/V
300
Ohm


Eine Kombination aus einer Duo-Diode mit einer Regelpentode ist die EBF11. Abgesehen von der Heizung sind ihre Daten mit der UBF11 vergleichbar.

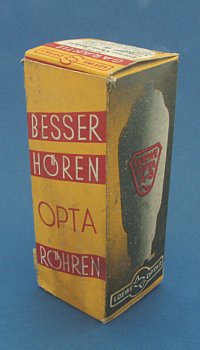

Die folgende EBF11 ist eine Glasversion von Loewe Opta. Die Röhre ist neu und originalverpackt in diesem Karton:

EBF11_1 EBF11_1

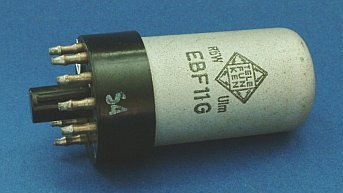

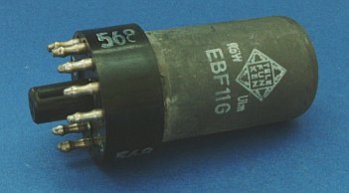

Zwei weitere EBF11 in Glasausführung sind diese beiden Telefunken EBF11G (G=Glasausführung). Obwohl beide aus dem Röhrenwerk Ulm stammen, haben sie unterschiedliche Beschichtungen und Stempelfarben.

EBF11_2 EBF11_3

EBF11_2 EBF11_3


Ebenfalls in Glasausführung sind diese Röhren aus DDR-Produktion. Die erste Röhre ist originalverpackt und stammt aus dem Funkwerk Erfurt. Die anderen Röhren sind lediglich mit RFT bezeichnet und unterscheiden sich in der aufgebrachten Metallisierung, wobei die letzte Röhre ebenfalls neu und originalverpackt ist.

EBF11_4 EBF11_4 EBF11_4

EBF11_5 EBF11_5

EBF11_15 EBF11_15 EBF11_15




Von Telefunken stammen die nächsten EBF11. Diese Röhre hat einen hohen Kolben und einen hohen Sockel.

EBF11_6 EBF11_6



Bereits den niederigen Kolben, aber noch den hohen Sockel, haben diese beiden Röhren. Die eine mit gedrucktem Stempel, die andere mit geprägter Stempelung.

EBF11_8 EBF11_8
EBF11_9 EBF11_9


Diese Röhre stammt aus einer kurzen Übergangszeit zwischem der hohen und der niederigen Sockelausführung. Ihr fehlt bereits der sonst über der Isolierplatte montierte Blechkragen.

EBF11_7 EBF11_7



Mit niederigem Kolben und flachem Sockel sind diese beiden EBF11 ausgestattet. Die eine mit gedrucktem Stempel, die andere mit geprägter Stempelung. Der ehemalige Wehrmachtstempel der unteren Röhre wurde unkenntlich gemacht.

EBF11_13 EBF11_13
EBF11_14 EBF11_14


Von Philips Miniwatt stammt diese EBF11 mit niederigem Kolben und hohem Sockel.

EBF11_10 EBF11_10



Diese beiden EBF11 mit niederigem Kolben und hohem Sockel stammen von Valvo. Eine der Röhren trägt zusätzlich einen Wehrmachtstempel.

EBF11_11 EBF11_11
EBF11_11 EBF11_11


Mit flachem Sockel ist dagegen diese Valvo EBF11 ausgestattet.

EBF11_16 EBF11_16

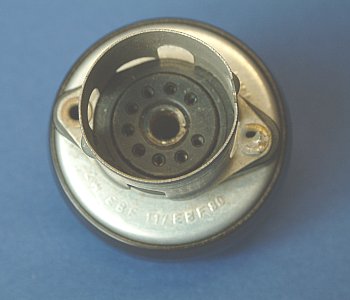

Als Ersatz für die originale EBF11 wurde in späteren Jahren ein Adapter zur Bestückung mit einer EBF80 entwickelt. Nachfolgend zeige ich einen solchen Adapter aus dem VEB Funkwerk Erfurt. Er trägt die Bezeichnung Zw EBF11/EBF80.

EBF11_Adapter
