- ATS25 / CV1374 / ZA3496 -

sp96

Verwendung:

Sendetetrode

Austauschtypen:

CV1374
ZA3496

Vergleichstypen:

QE06/50
VT60A
807
1625

Datenblatt	U_h	I_h	U_A	I_A	U_{A max}	U_{G2 max}	P_max	I_k	S	R_k
Datenblatt	6,3 Vind.	0,9 A	250 V	72 mA	600 V	300 V	25 W	125 mA	6 mA/V	Ohm

Die ATS25 ist eine indirekt geheizte Strahlbündel-Tetrode, ausgestattet mit dem UX5-Sockel. Sie ist eine für das Militär modifizierte 807. Speziell der Keramiksockel erlaubte bessere Isolationswerte in feuchter Umgebung oder großen Höhen. Eigentlich als Senderöhre konzipiert ist sie auch als NF-Endröhre sehr gut einsetzbar. In Singel-End sind bis zu 6,5W erreichbar, zwei Röhren im Gegentakt (AB1) bei 600V bringen bis zu 65W! In meiner Sammlung befinden sich zwei ATS25 mit unterschiedlichen Systemaufbauten.

Diese ATS25 ist zusätzlich mit ZA3496 beschriftet, ein Herstellerlogo ist nicht erkennbar.

ATS25

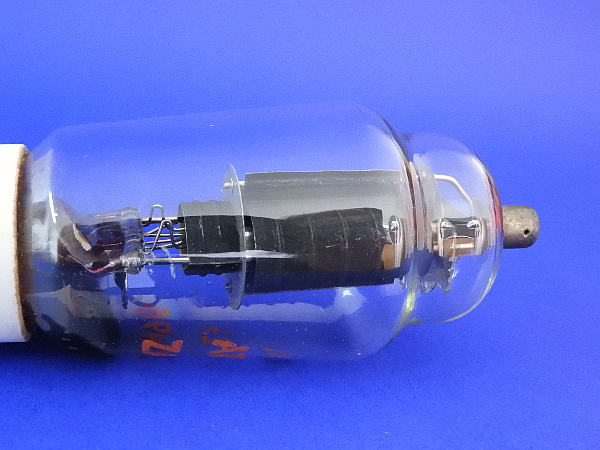

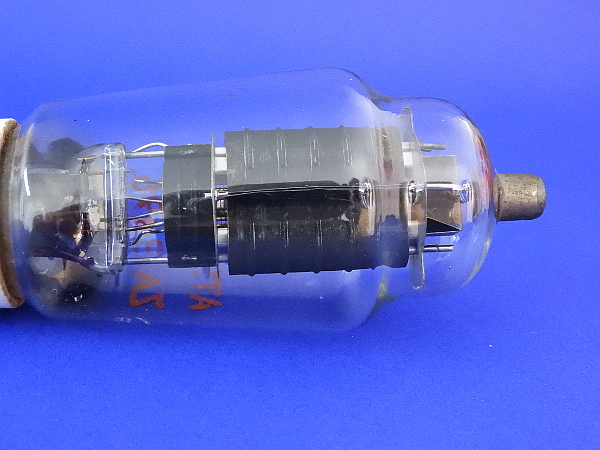

Der Systemaufbau.

ATS25

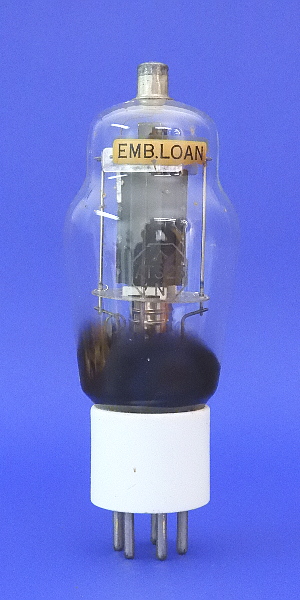

Diese ATS25 ist mit ATS25N beschriftet, ein Hersteller ist ebenfalls nicht erkennbar. Diese Röhre ist leider gasig und somit unbrauchbar.

ATS25

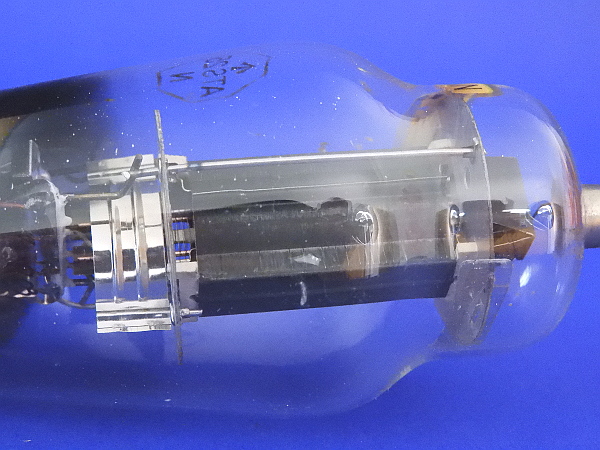

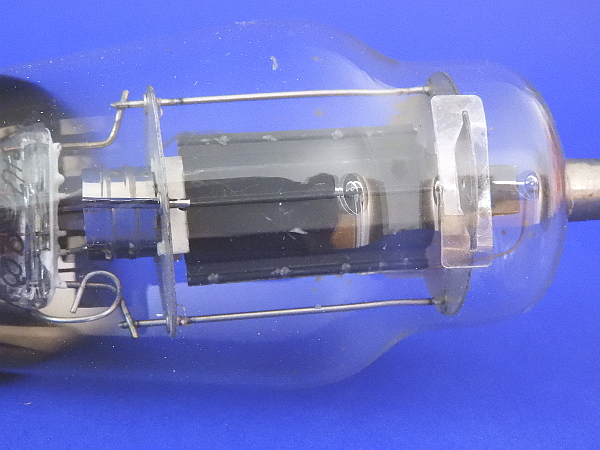

Der Anodenkasten ist völlig anders konstruiert.

ATS25
