- AS1000 -
|

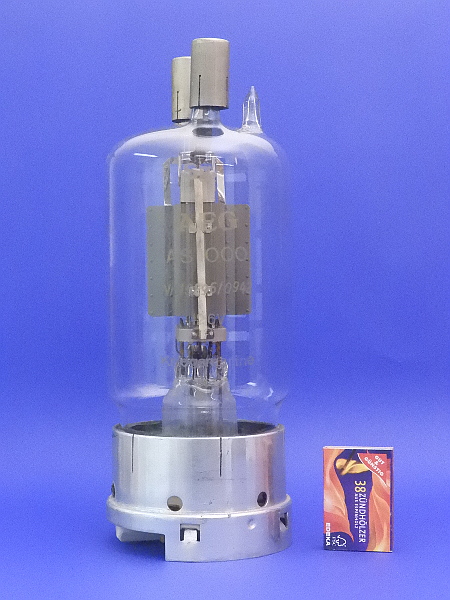

DatenblattMit einer Gesamthöhe von 270mm und einem Durchmesser von 100mm ist die AS1000 eine imposante Röhre. Sie ist eine Impuls-Sendepentode mit 300W Anodenverlustleistung und einer erlaubten Anodenspitzenspannung von 11kV! Die Röhre ist direkt geheizt und hat eine Thoriumkatode. Die Heizspannung beträgt 12,6V bei 9A Strom, also beachtliche 113W Heizleistung. Die Heizfadenmitte ist zusätzlich am Sockel herausgeführt. Der Grössenvergleich mit einer Streichholzschachtel.

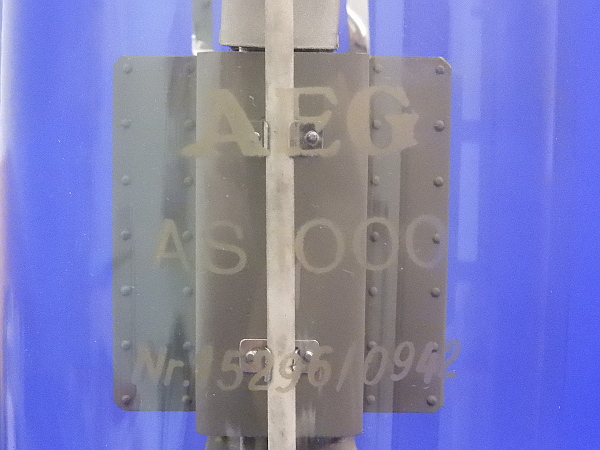

Der Aufdruck auf der Röhre, sie stammt von AEG.

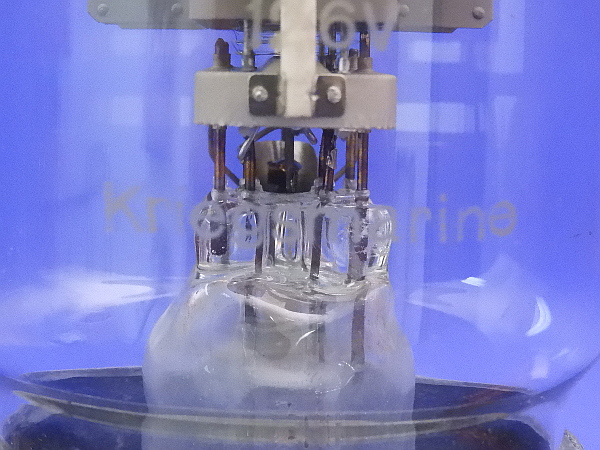

Darunter 12,6V und ein zusätzlicher Aufdruck "Kriegsmarine"

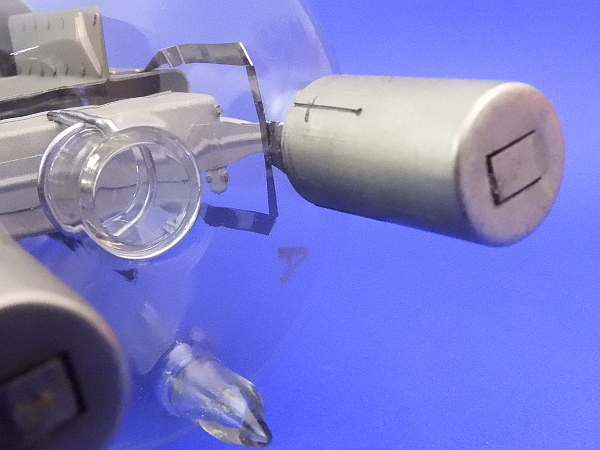

Anoden und Schirmgitteranschluss auf dem Kolbendom sind ebenfalls beschriftet, hier zu sehen "A" bei dem Anodenanschluss.

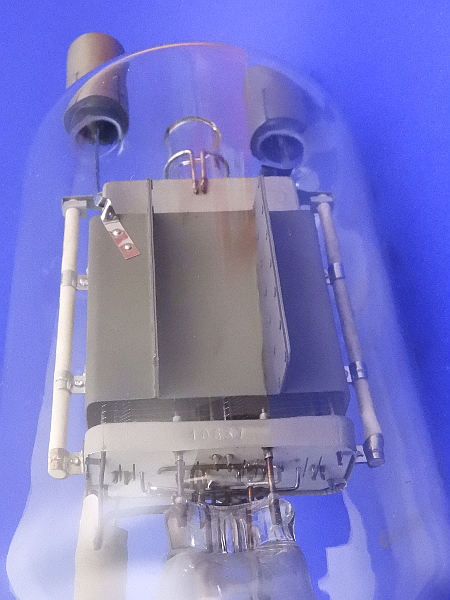

Anodenkasten.

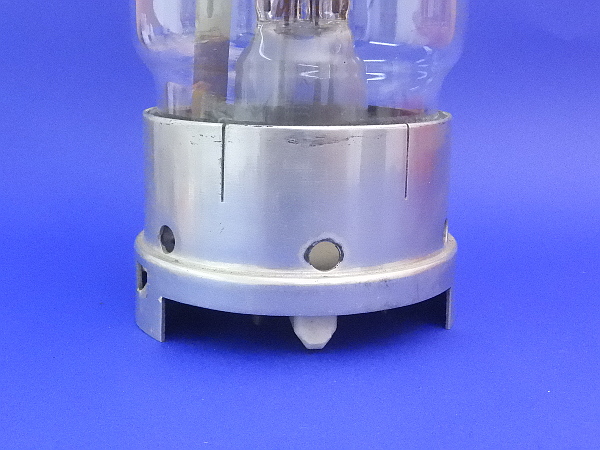

Der Sockel zum Einschieben in die Fassung.

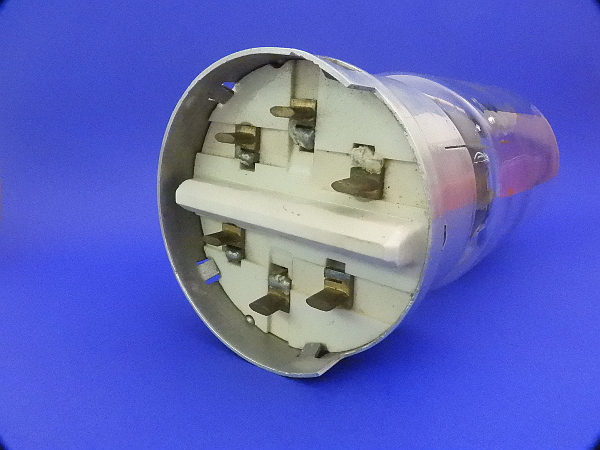

Die Sockelunterseite.
