- APP4B -



mc1001

 Verwendung:

NF-Endpentode




 Austauschtypen:






 Vergleichstypen:

AL3
AL4
APP4C
Uh Ih UA IA UA max Pmax Ik S Rk
4
Vind.		 1,95
A		 250
V		 36
mA		 260
V		 9
W		 55
mA		 9,5
mA/V		 150
Ohm




Die APP4B ist eine englische NF-Leistungspentode und entspricht bis auf Sockel und Heizstrom weitestgehend der AL4.

APP4B_1

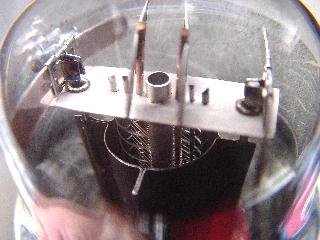

Ein Blick von oben in das System.

APP4B_D1


Das Getter.

APP4B_D2

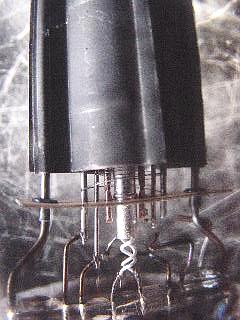

Der Quetschfuß mit Systemaufbau.

APP4B_D3
