- AL5 -



au19

Verwendung:

NF-Endpentode




Austauschtypen:

TAL5
4E2



Vergleichstypen:

AL5/325
AL5/375
EL5
4688

DatenblattDatenblatt
Uh Ih UA IA UA max Pmax Ik S Rk
4
Vind.
2
A
250
V
72
mA
275
V
18
W
90
mA
8,5
mA/V
175
Ohm




Bei einer maximal erlaubten Anodenverlustleistung von 18W ist die AL5 in der Lage eine Sprechleistung bis zu 8,8W abzugeben. Die AL5 ist eine direkt geheizte Endpentode und wurde als NF-Verstärkerröhre für Class A oder AB-Betrieb entwickelt. Speziell für Gegentaktbetrieb und höhere Anodenspannungen wurden die AL5/325 (max.325V) und die AL5/375 (max.375V) entwickelt. Mit einer solchen Endstufe lassen sich dann Sprechleistungen bis zu 26W erzielen.

Eine AL5 von RFT zeigt das folgende Foto, die Beschriftung ist fast nicht mehr zu erkennen.

AL5

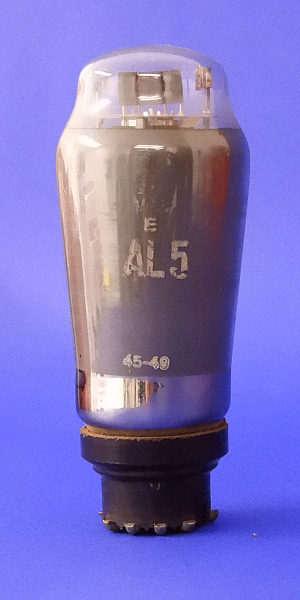

Ebenfalls von RFT ist diese AL5.

AL5

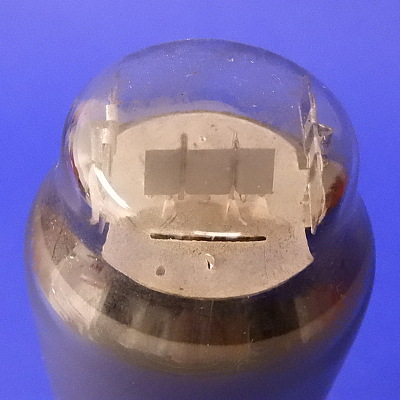

Ein Blick von oben in die Röhre.

AL5

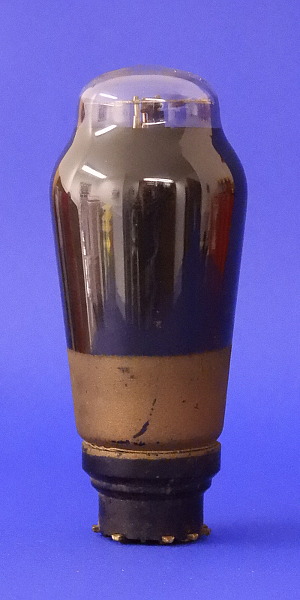

Von Tungsram stammt diese AL5, leider ist die Röhre gasig.

AL5

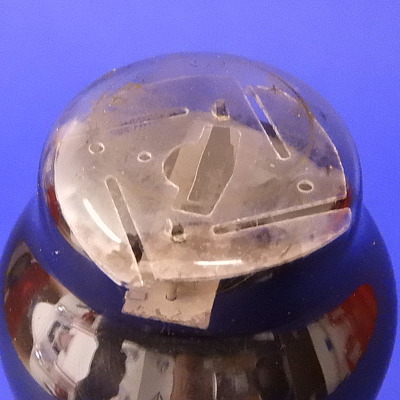

Der Aufdruck auf dem Kolbendom ist kaum zu erkennen.

AL5

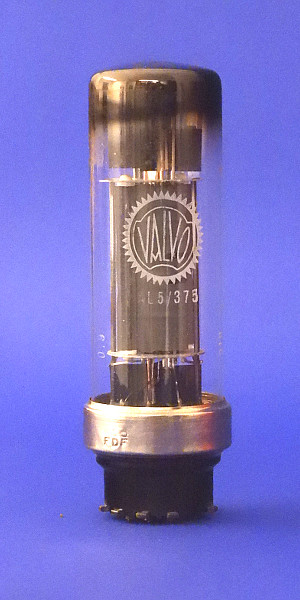

Eine völlig andere Bauform hat dagegen diese Valvo AL5/375.

AL5

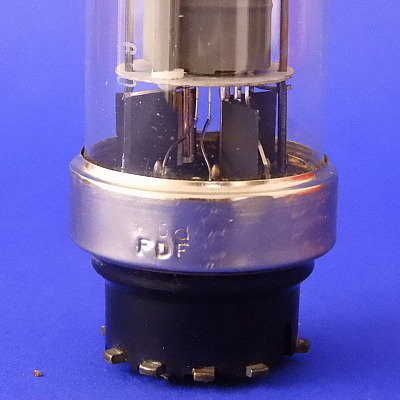

Auf dem Metallring am Sockel ist der Philips-Code eingestempelt. "FD" steht für die Röhre 4688, ein Äquivalent zur AL5/375

AL5

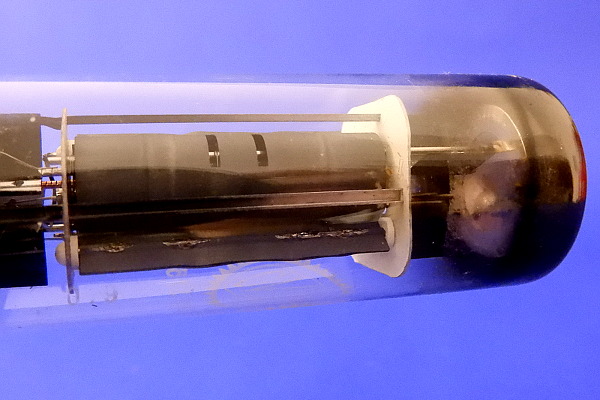

Das System mit dem Anodenkasten.

AL5

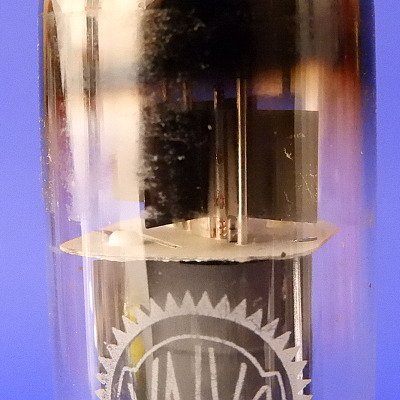

Die Gitterkühlflügel.

AL5
