- AH1 -

au28

Verwendung:

Oszillator
regelbare
Mischröhre
HF-Verstärkung

Austauschtypen:

TAH1

Vergleichstypen:

CH1
EH1
RENS1234

Datenblatt	Hexode	U_h	I_h	U_A	I_A	U_{A max}	P_max	I_k	S	R_k
Datenblatt		4 Vind.	0,65 A	250 V	2 mA	300 V	1,5 W	10 mA	0,55 mA/V	500 Ohm

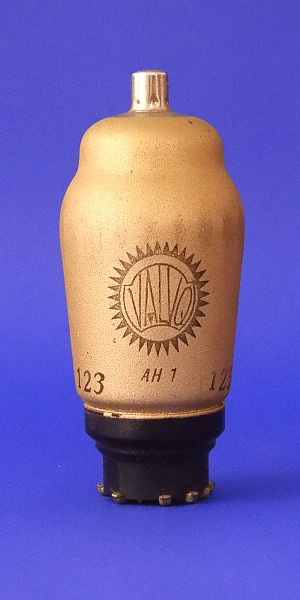

Die AH1 ist eine Hexode, gedacht zur HF- und ZF-Verstärkung. Sie entspricht weitestgehend der RENS1234 und ermöglicht eine regelbare Verstärkungseinstellung von 1:10000. Eine AH1 von Valvo mit goldener Beschichtung zeigt das nächste Bild.

AH1

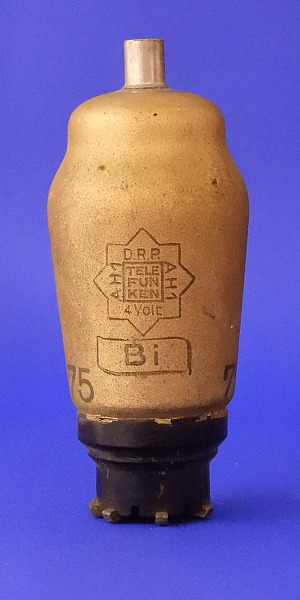

Ebenfalls goldfarben, eine Telefunken AH1 mit dem alten Logo.

AH1

Neu und originalverpackt ist diese AH1 mit einer grauen Beschichtung.

AH1

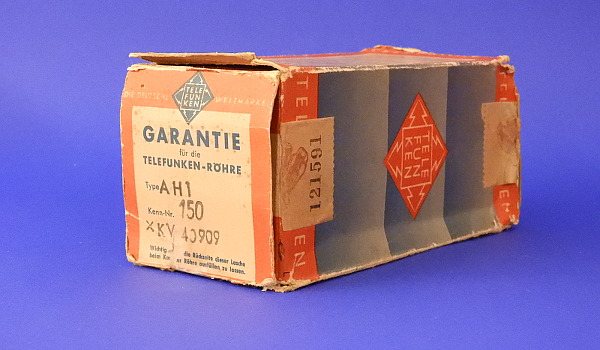

Der Karton zur Röhre.

AH1

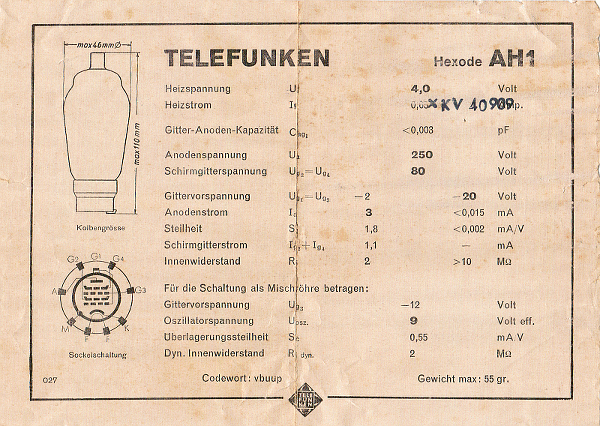

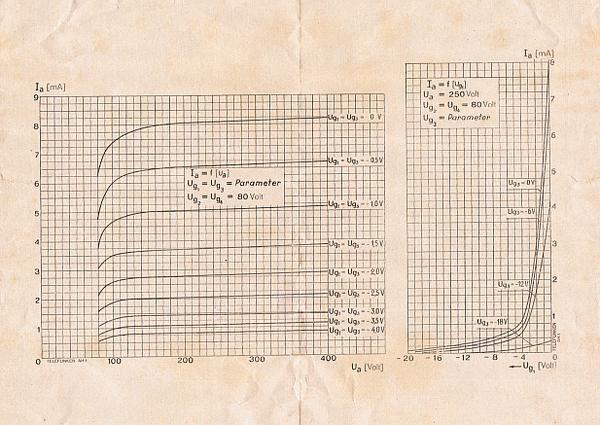

Mit eingewickelt ist ein Datenblatt zur AH1:

AH1
