- AF100 -

sk27

Verwendung:

HF-Pentode
Breitbandverstärker

Austauschtypen:

Vergleichstypen:

Datenblatt	U_h	I_h	U_A	I_A	U_{A max}	P_max	I_k	S	R_k
Datenblatt	4 Vind.	0,7 A	250 V	15 mA	250 V	4 W	20 mA	10,5 mA/V	125 Ohm

Die AF100 zählt zu den sogenannten Behördenröhren. Oftmals waren dies Weiterentwicklungen der gängigen Röhrentypen, allerdings mit eigenwilligen Kolbenformen und speziellen Sockeln. Häufig können sie als Vorläufer der späteren Wehrmachtsröhren angesehen werden. Speziell zur Breitbandverstärkung war die AF100 entwickelt worden, eine indirekt geheizte Pentode. Die folgende AF100 sieht neu und unbenutzt aus und stammt von Telefunken.

AF100

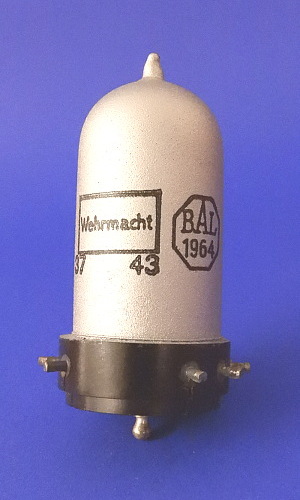

Auf der Rückseite ist ein BAL- und Wehrmachtsstempel.

AF100

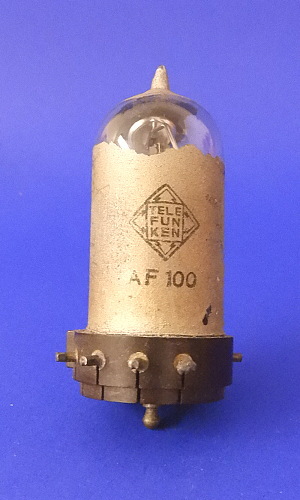

Eine weitere AF100 von Telefunken. Die Beschichtung ist verfärbt, die Röhre also gebraucht, und an der Kolbenspitze abgeblättert.

AF100

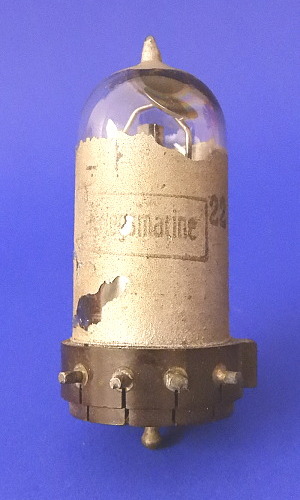

Auf der Rückseite ist ein Kriegsmarine-Stempel.

AF100

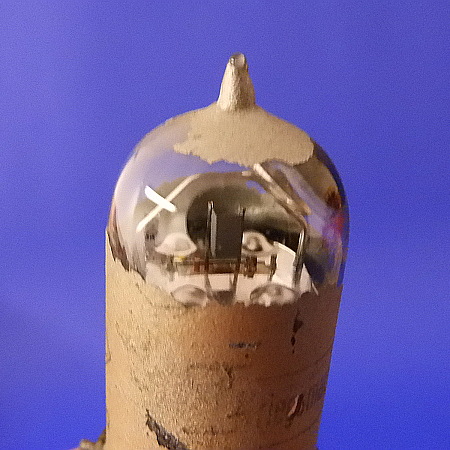

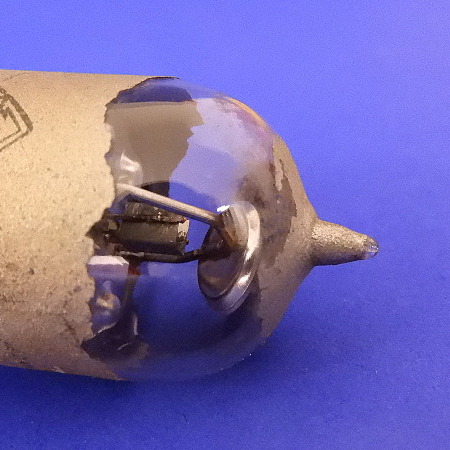

Die abgeblätterte Beschichtung läßt Einblicke in die Röhre zu.

AF100

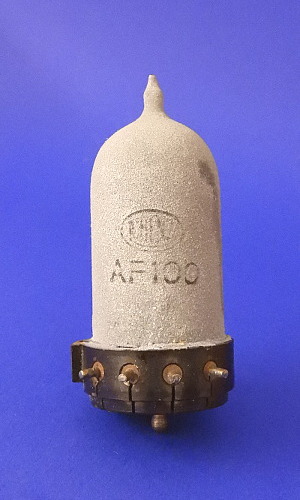

In meiner Sammlung befindet sich eine weitere AF100 von Lorenz. Ihre Beschichtung ist gröber und wirkt matt.

AF100

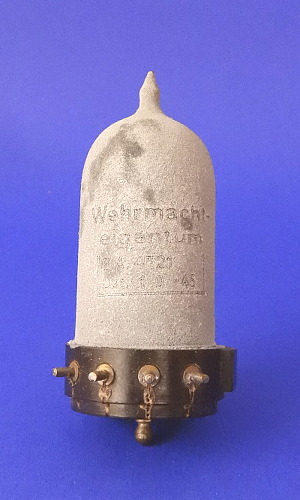

Auf der Rückseite ist ein Wehrmachtsstempel.

AF100

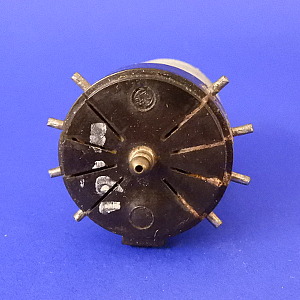

Der spezielle Sockel der Röhre.

AF100

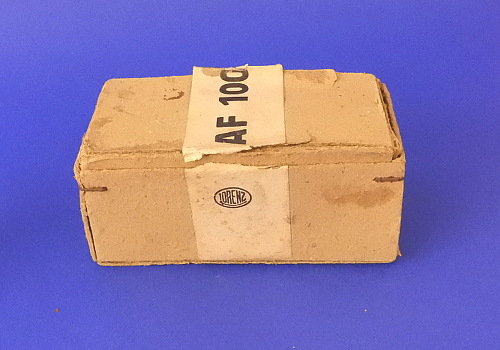

Diese AF100 von Lorenz ist neu und originalverpackt in diesem Karton.

AF100
