- AD1 -
|
DatenblattDie AD1 ist eine direkt geheizte NF-Endtriode mit einer maximalen Anodenverlustleistung von 15W. Als Klasse-A-Verstärker erlaubt sie bis zu 4,2W Sprechleistung, im Gegentaktbetrieb bis zu 9,2W. Die AD1 gilt als Nachfolgetyp zur RE604 und wurde von mehreren Firmen gefertigt und vertrieben.

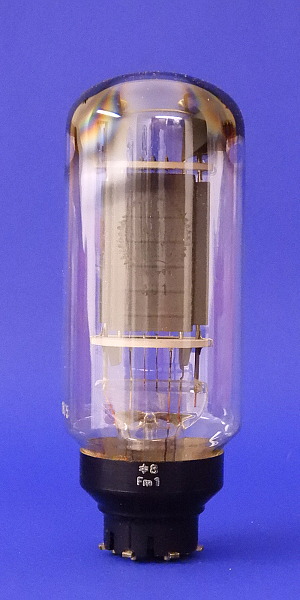

Von Valvo stammt diese AD1 im zylindrischen Kolben.

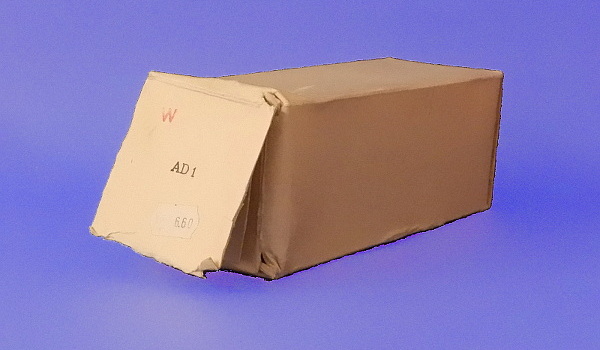

Sie ist neu und originalverpackt in diesem Karton.
Das Valvo-Logo:

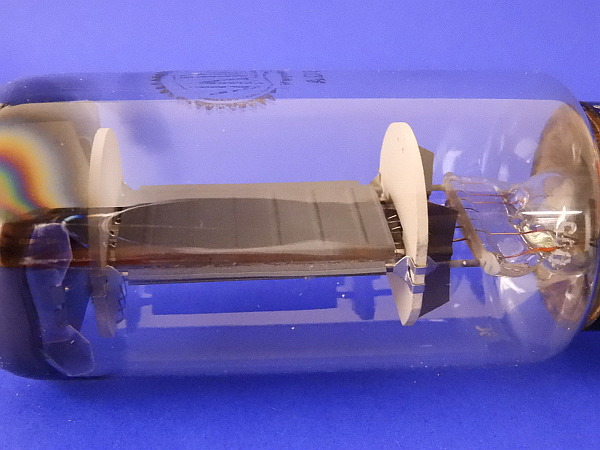

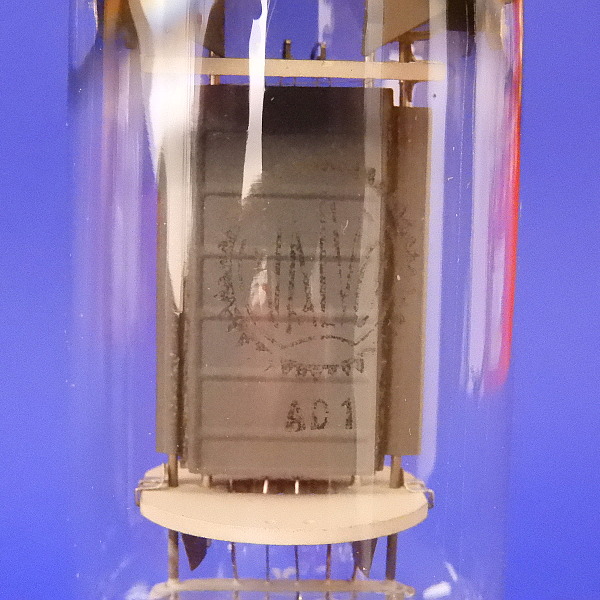

Der Anodenkasten ist sehr flach gehalten.

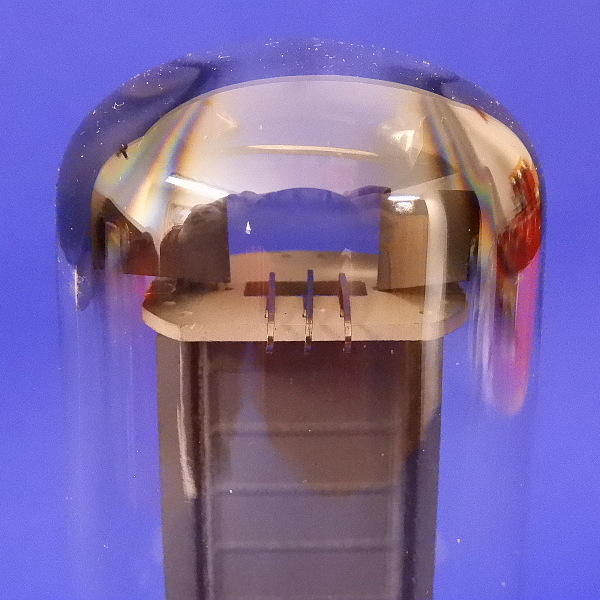

Die Haltefedern des Heizfadens sind auf einer Keramikplatte montiert.

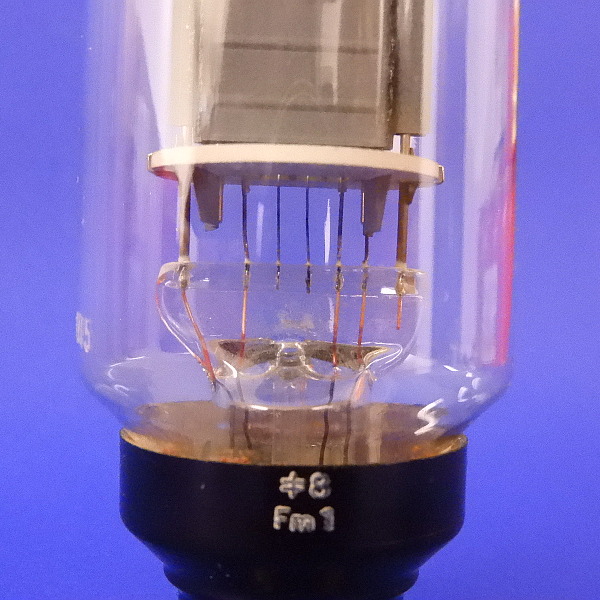

Der Quetschfuß.
Ebenfalls von Valvo stammt diese AD1.

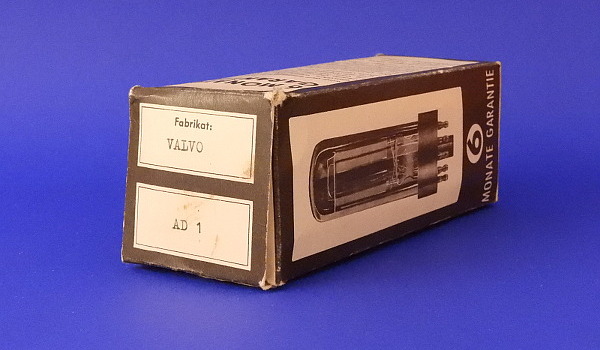

Sie ist neu und originalverpackt in diesem Karton. Eventuell ist dies aber nicht der richtige Karton, er ist eigentlich etwas zu klein. Auf dem Karton ist keine Kennnummer aufgedruckt, somit ist eine Zuordnung der Röhre zum Karton nicht möglich.
Von dem Valvo-Logo sind nur noch Fragmente vorhanden.

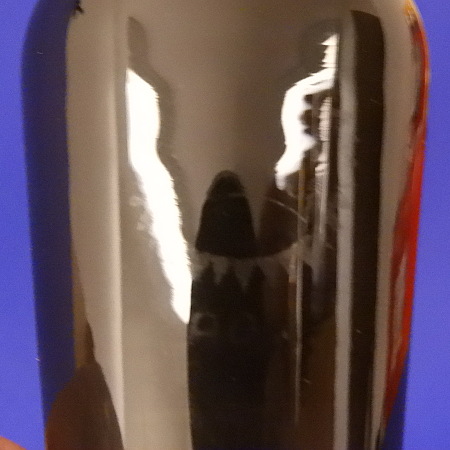

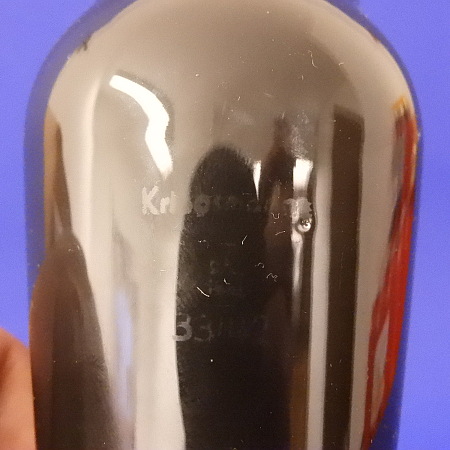

Rückseitig ist noch ein weiterer Raufdruck vorhanden: "Kriegsmarine","BAL" und darunter "33/42".

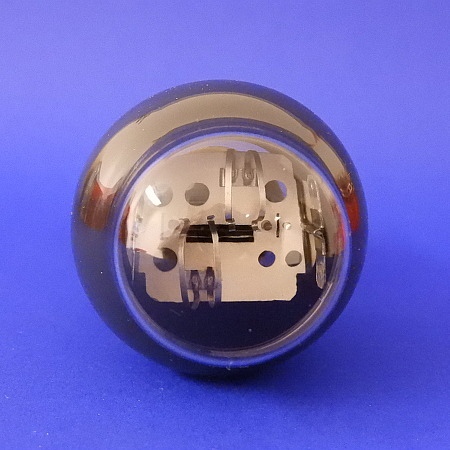

Ein Blick von oben in die Röhre. Hier wurden vier Haltefedern, wechselseitig angeordnet, auf einer Keramikplatte verbaut.

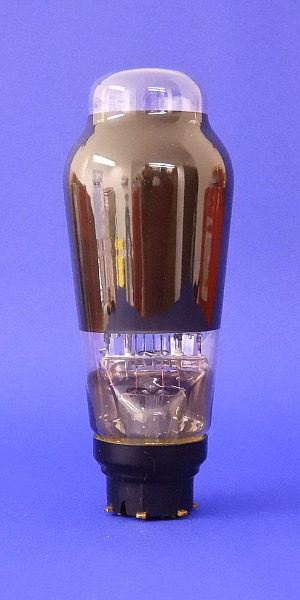

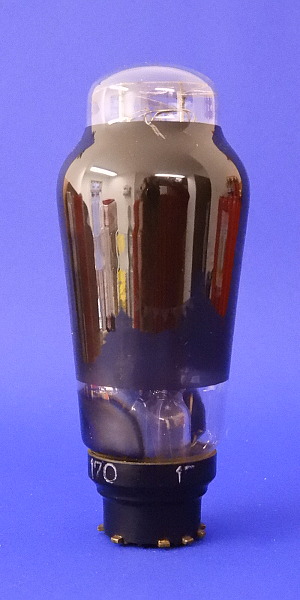

Eine weitere Valvo AD1.

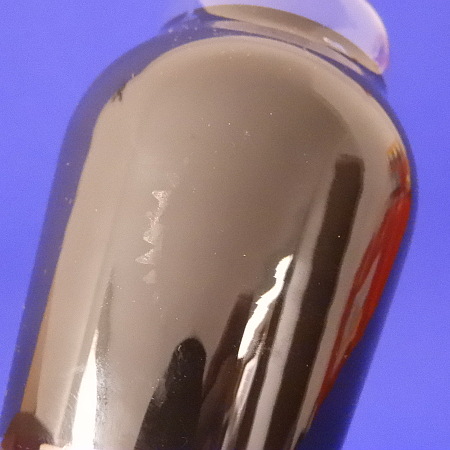

Der Aufdruck ist nur schlecht zu erkennen.

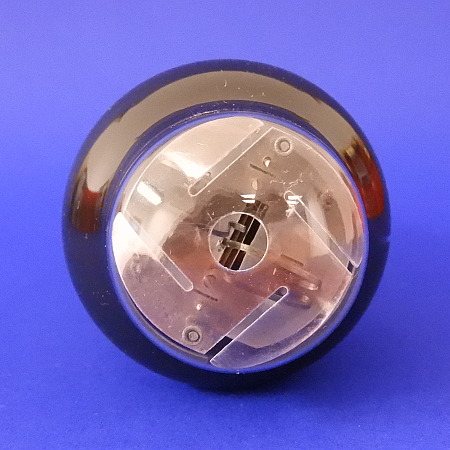

Ein Blick von oben in die Röhre. Hier wurden ebenfalls vier Haltefedern verbaut, jedoch auf einer Glimmerplatte.
Von Tungsram stammt die folgende AD1.

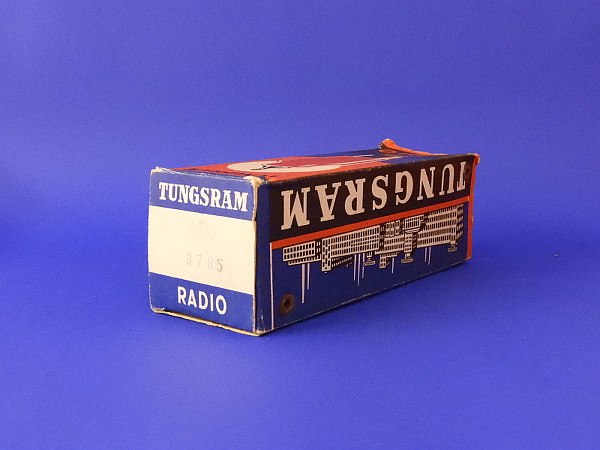

Sie ist ebenfalls neu und originalverpackt und stammt aus diesem Karton.

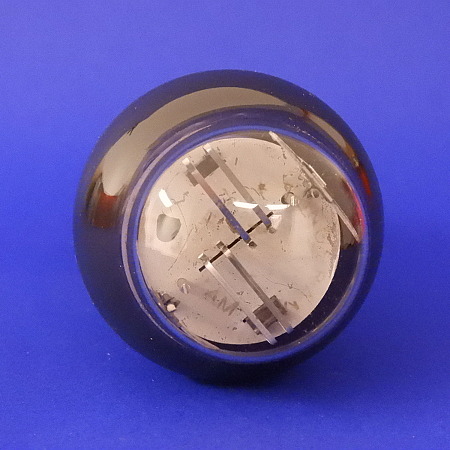

Der Aufdruck auf dem Kolbendom ist nur schlecht zu erkennen. Auch hier wurden vier Haltefedern auf einer Keramikplatte verbaut.

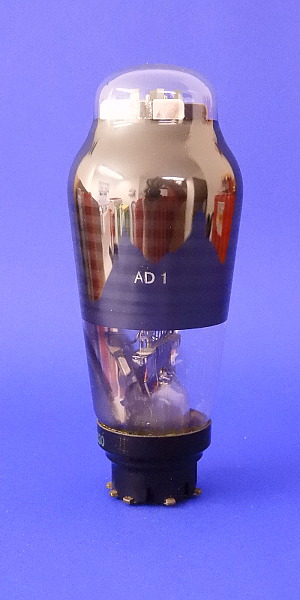

Diese AD1 sieht neu und unbenutzt aus, ist aber laut Prüfgerät völlig verbraucht.

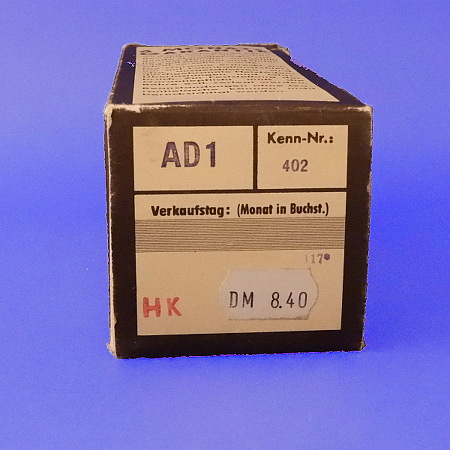

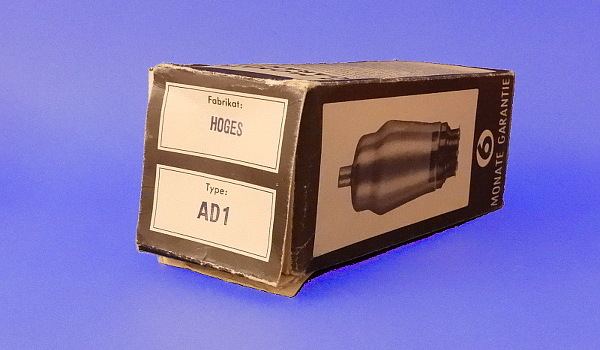

Sie stammt aus diesem "HOGES"-Karton.
Für den Preis (selbst in Euro) würde ich heute gerne AD1 kaufen können.

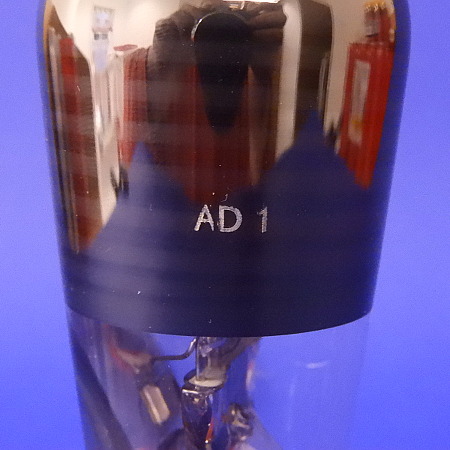

Die Röhre trägt keine weitere Beschriftung, nur AD1.

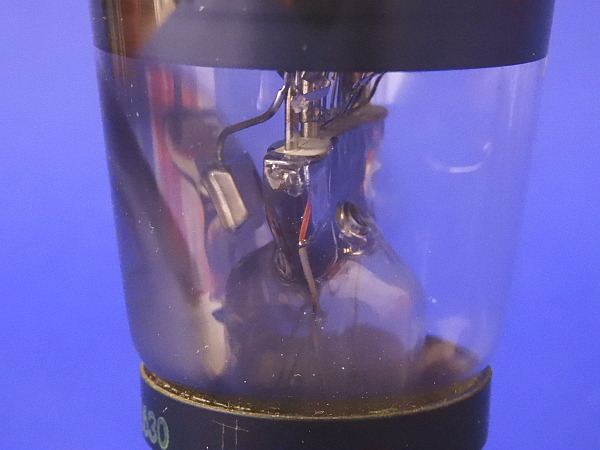

Der Quetschfuß und die Getterung.

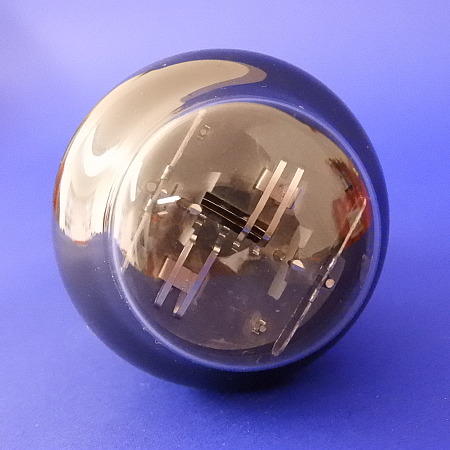

Ein Blick von oben in die Röhre. Hier wurden ebenfalls vier Haltefedern verbaut, jedoch auf einer Glimmerplatte.

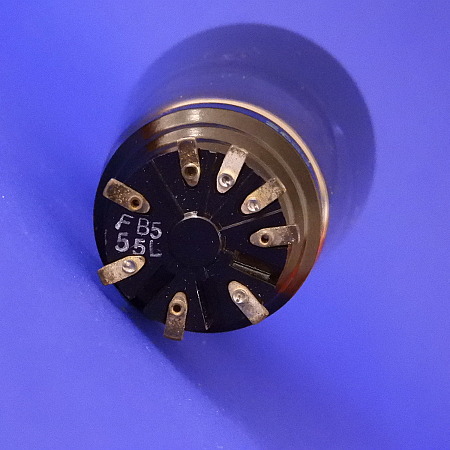

Unter dem Sockel ist der Philips-Factory-Code aufgedruckt. Wenn ich ihn richtig interpretiere dann wurde diese Röhre als 4683 gekennzeichnet, was eigentlich der AD1 für erhöhte Anodenspannung, der AD1/350 entspricht. Sie wurde gefertigt von Toshiba (Japan) im Dezember 1955.
