- AC5/PEN -



m7

 Verwendung:

NF-Endpentode




 Austauschtypen:






 Vergleichstypen:
DatenblattDatenblatt
 Uh Ih UA IA UA max Pmax Ik S Rk
4
Vind.		 1,75
A		 250
V		 40
mA		 250
V
W
mA		 9
mA/V		 175
Ohm


Die britische AC5/PEN von Mazda ist eine NF-Endpentode mit etwa 10W Anodenverlustleistung. Es gab sie auch mit zwei zusätzlichen Dioden als AC2/PEN/DD und war funktional ähnlich den europäischen ABL-/CBL-/EBL-Typen. Sie ist eine stärkere Version der AC2/PEN und erlaubte bis zu 5W Ausgangsleistung.

AC5/PEN

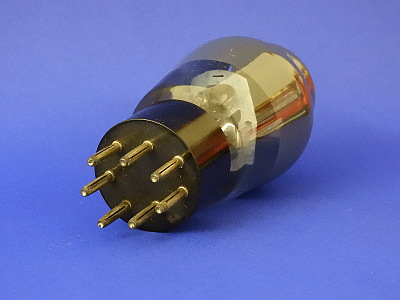

Die AC5/PEN ist mit dem britisch standard 7-pin-Sockel ausgestattet.

AC5/PEN

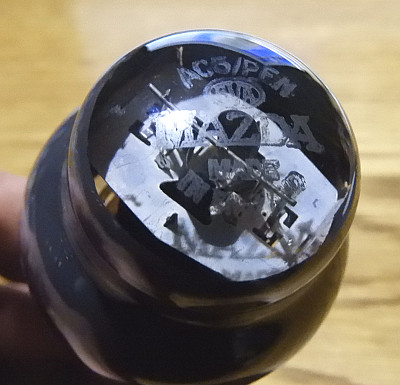

Der Aufdruck auf der Röhre ist auf dem Kolbendom und nur schlecht lesbar.

AC5/PEN

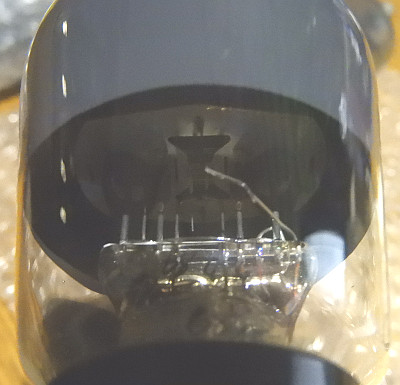

Wegen der Innenbeschichtung des Kolbens lässt sich vom Systemaufbau leider nicht viel erkennen.

AC5/PEN
