- AC2/PEN/DD -



m7a

Verwendung:

Duo-Diode
NF-Verstärkung;



Austauschtypen:

DN41
PT4B



Vergleichstypen:

PENDD61




DatenblattDatenblatt
Doppeldiode Uh Ih Ud eff Ud max Id max

4
Vind.
2
A



V

mA
Pentode UA IA UA max Pmax Ik S Rk
250
V
32
mA
250
V
10
W

mA
8
mA/V
140
Ohm


Die britische AC2/PEN/DD von Mazda ist eine Kombination einer Duo-Diode mit einer 10W Endpentode und funktional ähnlich den europäischen ABL-/CBL-/EBL-Typen. Im blauen Buch von Max Funke wird als Prüfkarte die 409 angegeben, dies ist definitv falsch. Von der AC2/PEN/DD gab es nur den Pentodenteil als eigenständige Type mit der Bezeichnung AC2/PEN, für die dann auch die Karte 409 passt.

AC2/PEN/DD

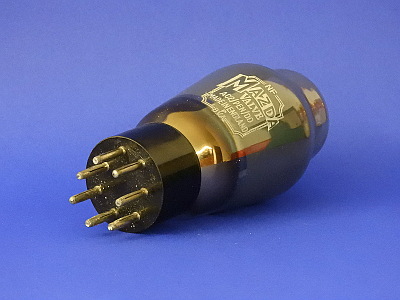

Die AC2/PEN/DD ist mit dem britisch standard 7-pin-Sockel ausgestattet.

AC2/PEN/DD

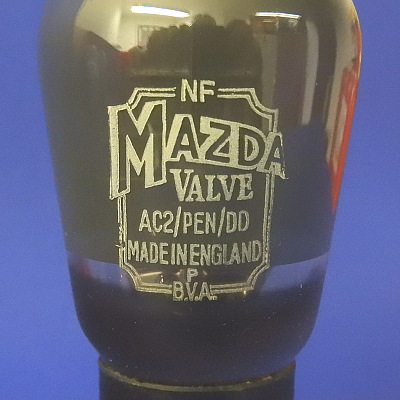

Der Aufdruck auf der Röhre:

AC2/PEN/DD

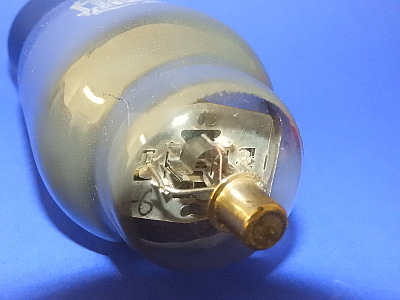

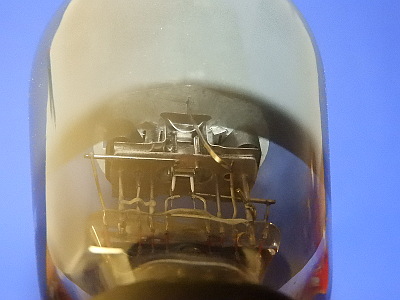

Wegen der Innenbeschichtung des Kolbens lässt sich vom Systemaufbau leider nicht viel erkennen.

AC2/PEN/DD AC2/PEN/DD

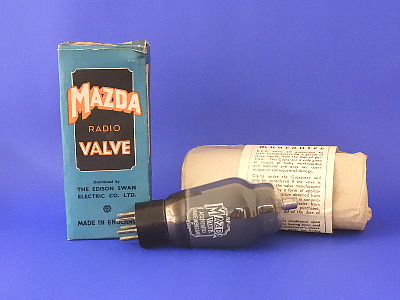

Die Röhre aus meiner Sammlung ist neu und originalverpackt.

AC2/PEN/DD

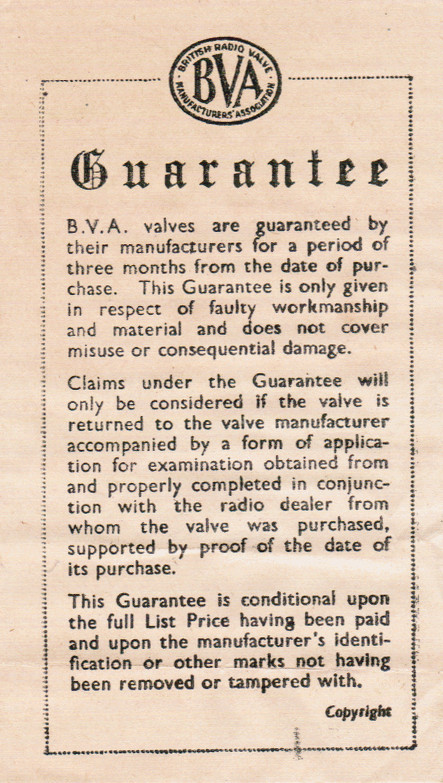

Mit eingewickelt ist noch der folgende Beipackzettel.

AC2/PEN/DD
