- AB1 -

eu11

Verwendung:

Zweifachdiode

Austauschtypen:

Vergleichstypen:

AB2

Datenblatt	U_h	I_h	U_{d eff}	U_{d max}	I_{d max}	î_{d max}
Datenblatt	4 Vind.	0,65 A		350 V	0,8 mA	5 mA

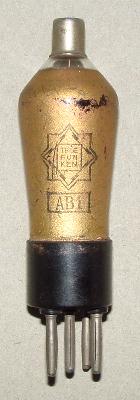

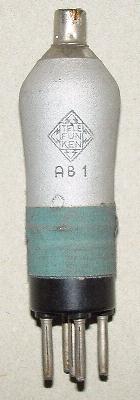

Die AB1 ist eine Doppel-Diode und bis auf den Sockel und die Anodenkappe mit der AB2 identisch. Die folgenden drei gezeigten Telefunkenröhren unterscheiden sich in den Logos, Beschichtungen und den Abmessungen.

AB1_1

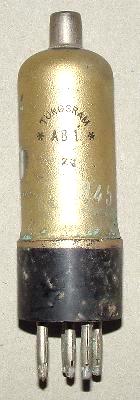

Die Tungsramröhre hat eine sehr eigenwilligen Bauform die ich in dieser Form bei solchen Röhren sonst nicht kenne.

AB1_3

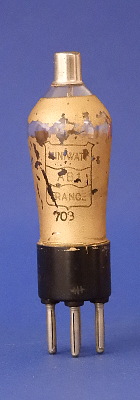

Von Philips Frankreich stammt die nächste AB1.

AB1

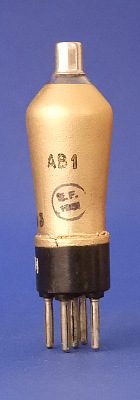

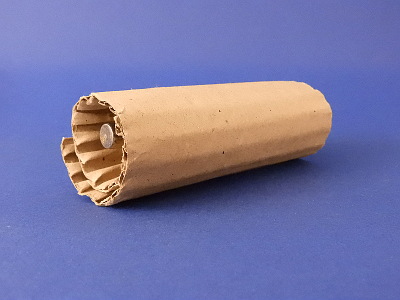

Eine AB1 eines unbekannten Herstellers. Sie ist neu und in Wellpape eingewickelt.

AB1

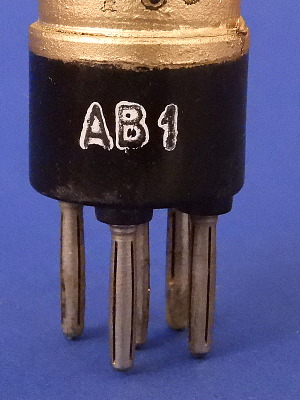

Die Typenangabe ist zusätzlich auf dem Sockel aufgedruckt worden.

AB1

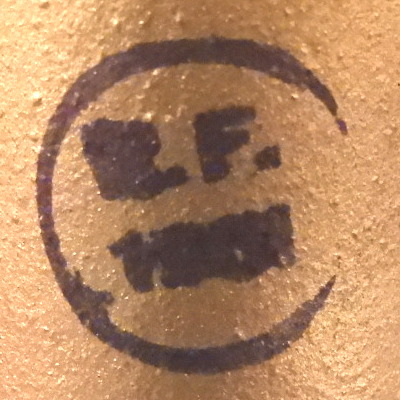

Dieser Stempel ist absolut nicht zu entziffern.

AB1

Ein kleiner Beitrag mit Daten und Applikationen (zur AB2) (PDF-File).
