Verwendung:

Zweifachdiode
als Netzgleichrichter

Austauschtypen:

Vergleichstypen:

Datenblatt	U_h	I_h	U_{d eff}	I_{d max}
Datenblatt	4 Vind.	4 A	2x400 V	300 mA

Die Z2c ist eine von der Post verwendete Zweifach-Netzgleichrichterröhre. Leider ist diese Röhre defekt und unbrauchbar, ein System ist schwach und neigt zu Spannungsüberschlägen.

Z2c

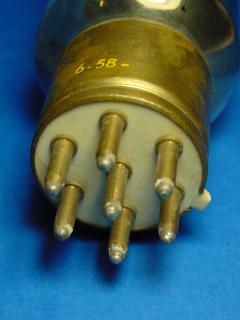

Als Poströhre verfügt sie über den typischen, hier 7-poligen, Poströhrensockel.

Z2c_D1

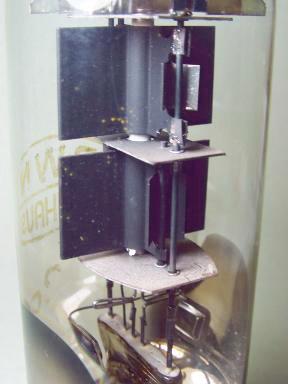

Die beiden Systeme sind üebereinander angeordnet und die Bleche der Anoden sind direkt als große Kühlflächen ausgebildet.
Im Betrieb wird die Röhre sehr heiß, allein die Heizung benötigt bereits 16 Watt an Heizleistung.

Z2c_D3

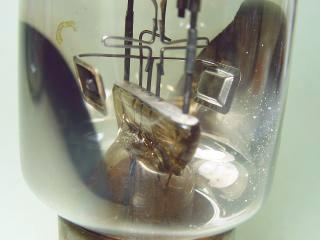

Als Getterung wurden bei dieser Röhre zwei Gettertaschen verwendet.

Z2c_D2

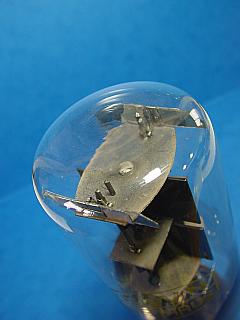

Die Fixierung des Systems im oberen Teil des Röhrenkolbens erfolgt durch seitliche Glimmerstreifen.
