- AC50 -



ac50

Verwendung:

Kippgenerator




Austauschtypen:






Vergleichstypen:

4686
EC50



DatenblattDatenblatt
Uh Ih UG-A UK-A Ipeak Io UG max IG max UBrenn
4
Vind.
0,6
A
350
V
300
V
300
mA
3
mA
-50
V
1,4
mA
17
V




Die AC50 ist eine indirekt beheizte Triode mit einer Argonfüllung. Sie wurde speziell für Anwendungen als Kippgenerator entwickelt, wie sie z.B. in Oszilloskopen verwendet wurden. Es gab sie auch mit 6,3V-Heizer als EC50. In meiner Sammlung befindet sich eine neue AC50 von Valvo.

AC50

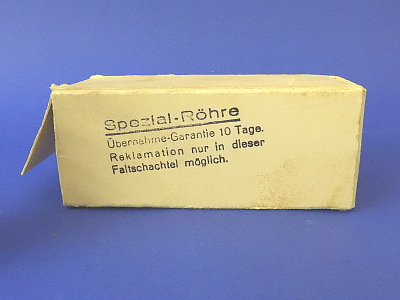

Die Verpackung mit Aufdruck.

AC50

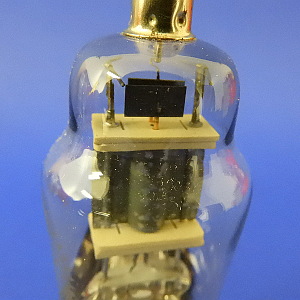

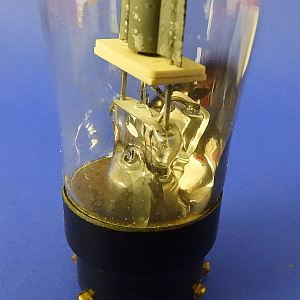

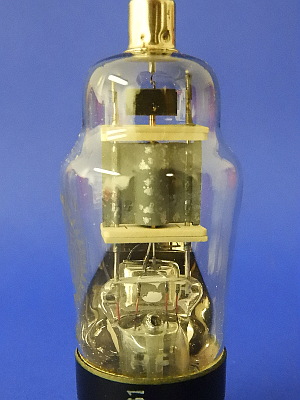

Ein paar Bilder des Systemaufbaues und der Getterung.

AC50

AC50

AC50

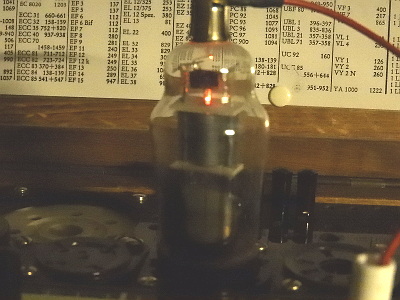

Die AC50 im Betrieb auf dem Prüfgerät. Wer ein Leuchtspektakel erwartet wird enttäuscht.

AC50
