- PC93 -
|
Die PC93 ist eine 2W-UKW-Triode, speziell für Gitterbasis-Schaltungen entwickelt und einsetzbar bis 1000 MHz. Durch die geringe Heispannung von nur 3,8V ist die PC93 auch als Ersatzröhre für alte R-Röhren verwendbar.

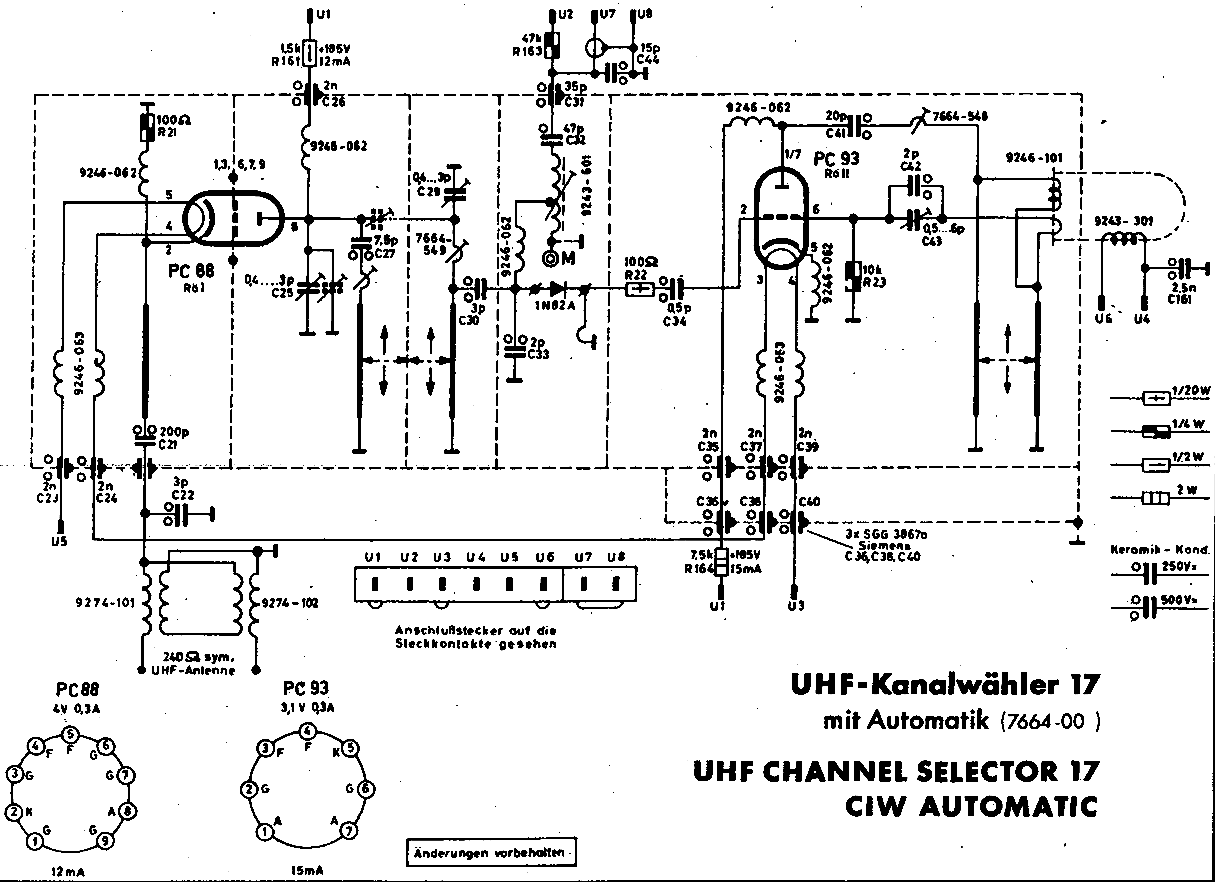

Das folgende Bild zeigt die Verwendung der PC93 in einem Grundig UHF-Kanalwähler 17.

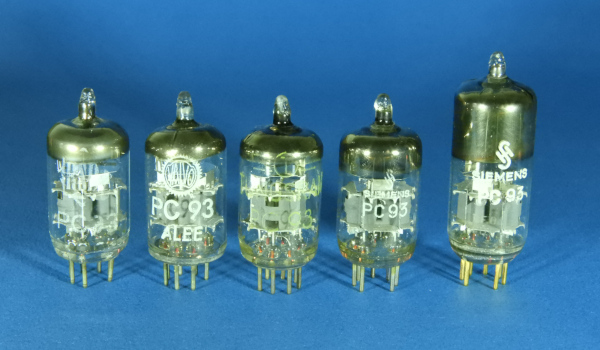

In meiner Sammlung befinden sich PC93 mit unterschiedlichsten Labeln von RSD, Valvo,Tungsram und Siemens. Sie sind in ihrem Systemaufbau identisch und stammen aus dem Siemens und Halske Werk in München. Offensichtlich gibt es zwei Versionen, die sich in der Höhe des Glaskolbens unterscheiden.

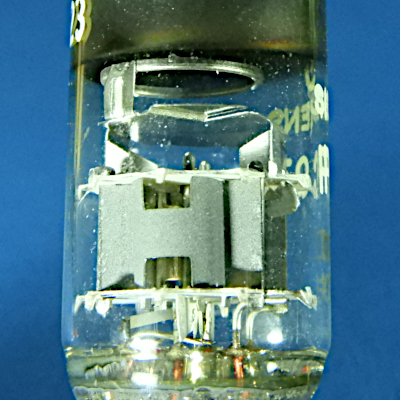

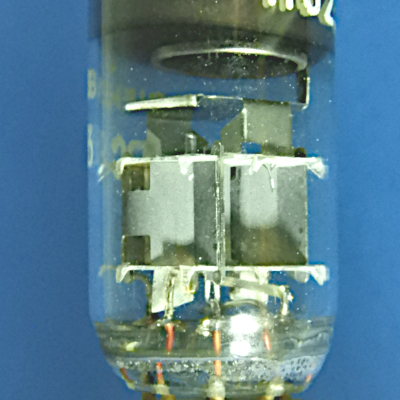

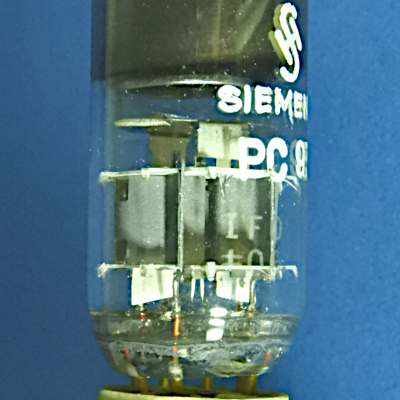

Das Triodensystem ist stehend zwischen zwei Glimmerscheiben eingebaut. Der Aufbau ist ungewöhnlich und besteht aus zwei Anodenkästen, die sich gegenüber stehen. Dazwischen ist die rechteckförmige Katode angeordnet, mit den schmaleren Seiten hin zu den Anodenkästen.

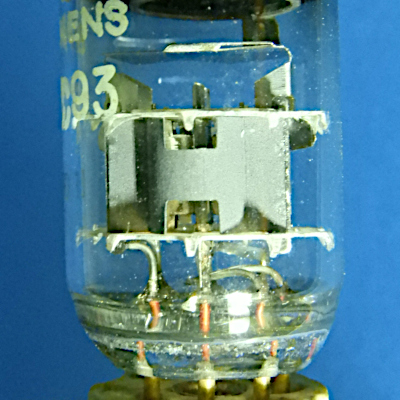

Grosse rechteckige Kontrollöffnungen sind an den Seiten des Anodenkastens.
Oberhalb des Systems ist ein rundes Schirmblech montiert, darüber ein ringförmiges Getter im Kolbendom.
