eu17

Verwendung:

Sendetriode




Austauschtypen:






Vergleichstypen:

U4E8




Triode Uh Ih UA IA UG
Daten im Arbeitspunkt 4
Vdir.
1,0
A
500
V
35
mA
+10
V


M7 M7

Die M7 ist eine kräftige Endtriode bzw. eine kleine Sendetriode der dänischen Firma Elektromekano und wird mit positiver Gitterspannung betrieben.




Die Röhre besitzt keinen Typenaufdruck, sondern ein richtiges Typenschild aus Blech. Es ist seitlich mit zwei Schrauben auf den Sockel geschraubt. Neben der Typennummer sind die Herstellerangaben, Heizspannung und Heizstrom und eine laufende Seriennummer angegeben.

M7_D1

M7_D2

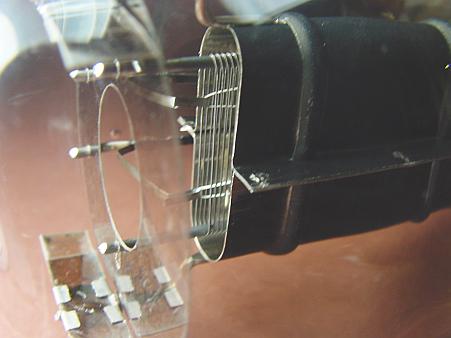

Die Anode besteht aus zwei U-förmigen Blechteilen, die miteinander verschweißt sind. Zur zusätzlichen Versteifung sind Querrillen eingeprägt.

M7_D3

M7_D4


Das Getter der M7.

M7_D5


Sehr schön ist das Gitter zu erkennen.

M7_D6


Die Fixierung des Systems im Kolben erfolgt durch eine Glimmerscheibe und seitliche Haltestreifen.

M7_D7

M7_D8


Zu Elektromekano finden Sie hier weitere Informationen.
