- Radiometer-Röhre -

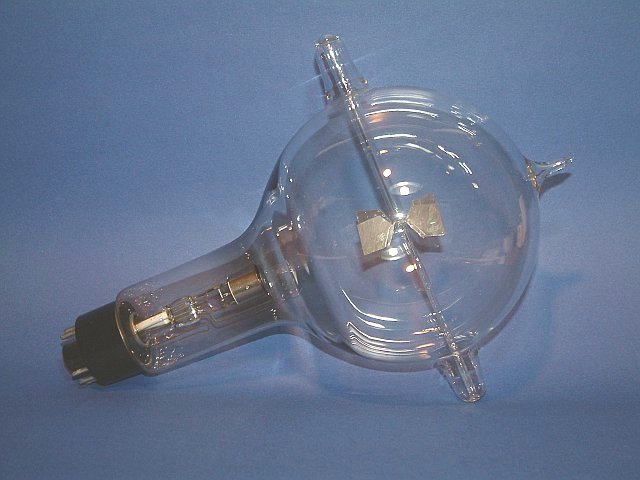

Zu Schul- und Ausbildungszwecken dient diese ERR2 von Narva, eine sogenannte Radiometer-Röhre. Mit ihr läßt sich die mechanische Wirkung von Elektronenstrahlen zeigen, sowie die Möglichkeit der Ablenkung des Strahles durch elektrische oder magnetische Felder.

Radiometer-Röhre

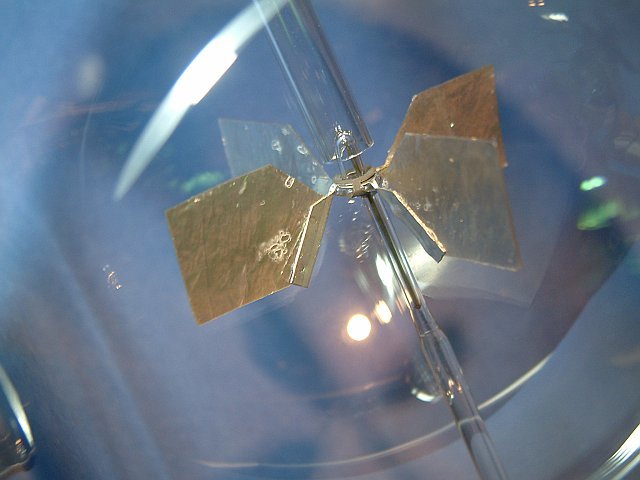

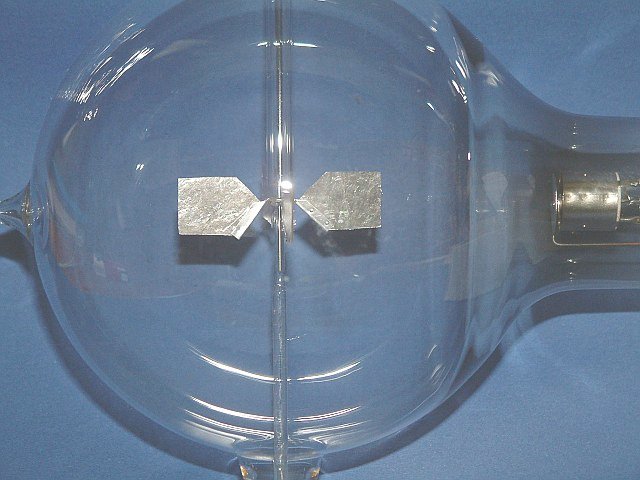

In ihrem Inneren ist ein drehbar gelagertes Kreuz aus Glimmerscheiben angebracht, das durch den Elektronenstrahl in eine Drehbewegung versetzt wird.

Radiometer-Röhre

Radiometer-Röhre

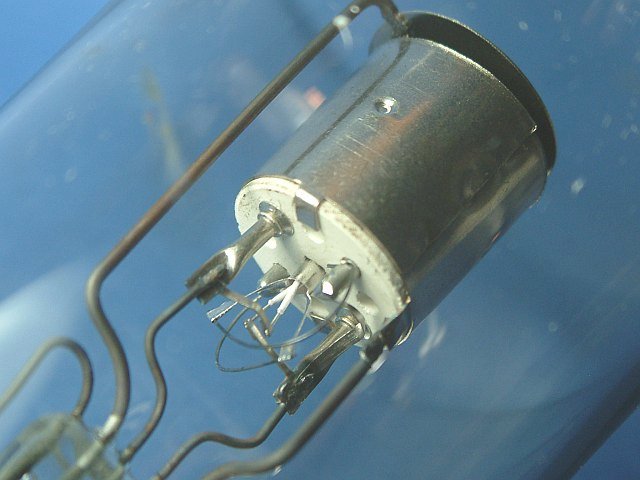

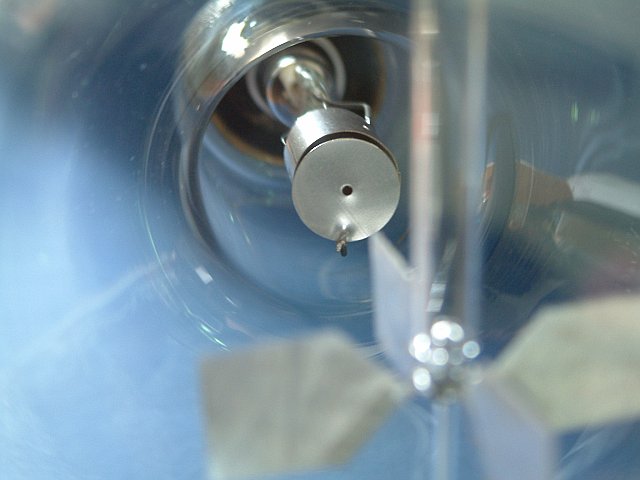

Das System dieser Röhre verfügt einen zusätzlichen Gitteranschluß mit dem die Intensität des Strahles verändert werden kann.

Radiometer-Röhre

Radiometer-Röhre

Radiometer-Röhre

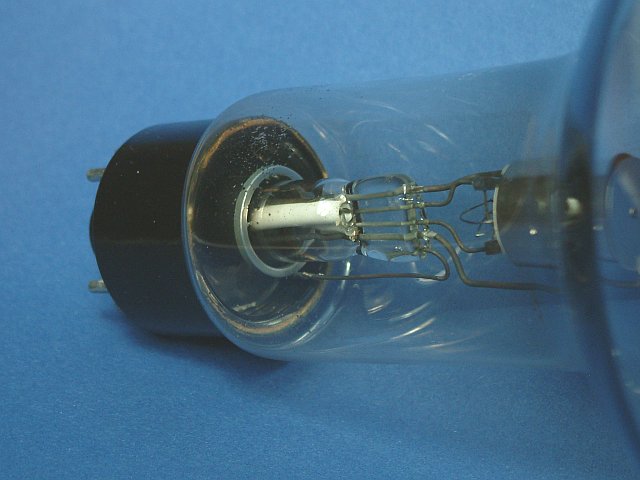

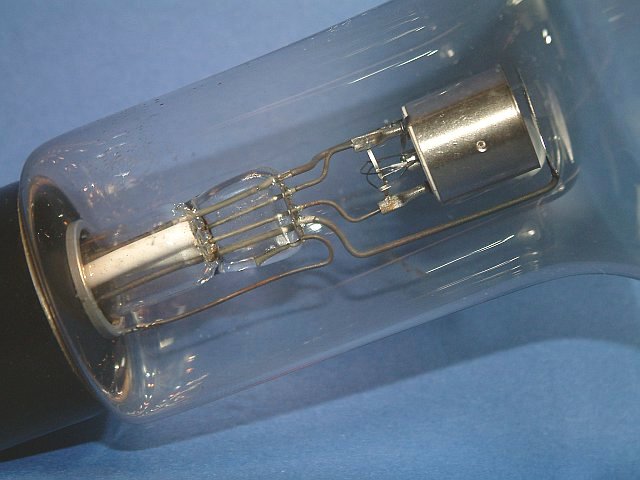

Das Getter ist als Ring ausgebildet und sitzt um den Quetschfuß

Radiometer-Röhre

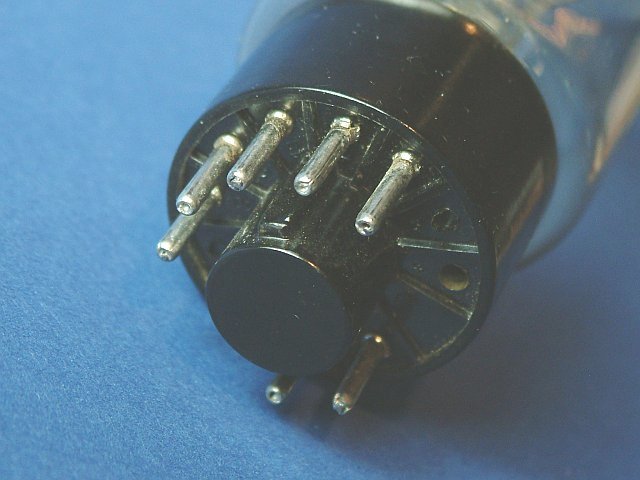

Der 12-polige Sockel, der allerdings nicht komplett belegt ist.

Radiometer-Röhre




Ein paar Daten zu der Röhre:

Heizung6,3 V AC/DC
Anodenspannungab 350 V
Gitterbis -50 V
Anheizzeitca. 1 Minute
Anschluß AnodeStift 12
Anschluß KathodeStift 10
Anschluß GitterStift 6
Anschluß HeizungStifte 2 und 10
Glaskolben125 mm Ø
Gesamtlänge220 mm


Das Datenblatt zur Röhre

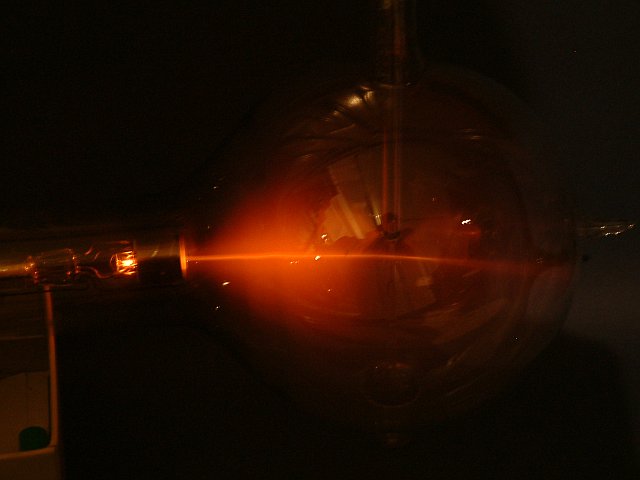

Die Röhre ist mir einer Restfüllung Neon versehen, die durch die Elektronen angeregt wird. Daher kann man sehr schön die Elektronenbahnen innerhalb der Röhre verfolgen. Das nächste Foto zeigt eine 3-Sekunden-Aufnahme der Röhre im Betrieb. Das Radkreuz ist hierbei wegen seiner Drehbewegung unscharf und nur zu erahnen.

Radiometer-Röhre
