- HR1/60/0,5 -



Verwendung:

Oszilloskop




 Austauschtypen:






 Vergleichstypen:
Uh Ih X Y UA1 UA2
4
Vhind.		 1,2
A		 5,55
V/mm		 7,7
V/mm		 500
V		 180
V

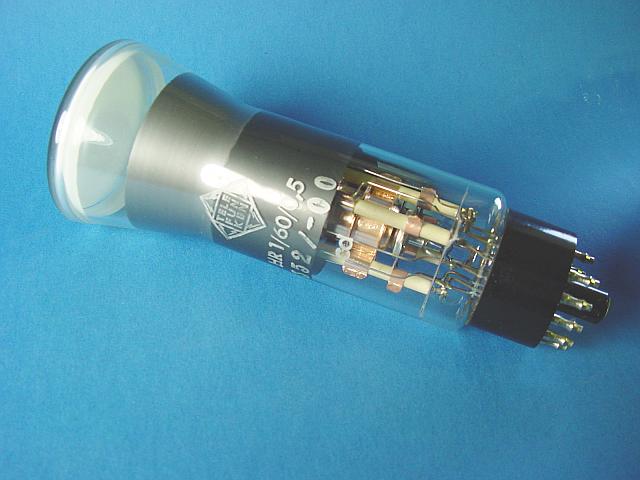

Die HR1/60/0,5 ist eine Kathodenstrahlröhre mit elektrostatischer Ablenkung. Sie hat einen Schirmdurchmesser von 6 cm und eine Gesamtlänge von 16 cm. Der Schirm ist plan gehalten und mit einer weißen Leuchtschicht versehen.

HR1/60/0,5


HR1/60/0,5

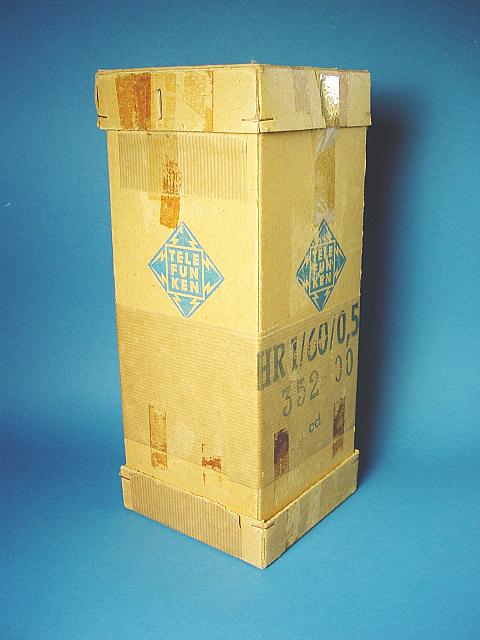

Die HR1/60/0,5 wurde eigentlich von AEG hergestellt. Meine Röhre ist allerdings mit Telefunken gelabelt. Sie ist neu und in der Originalverpackung.

HR1/60/0,5 Orignalverpackung

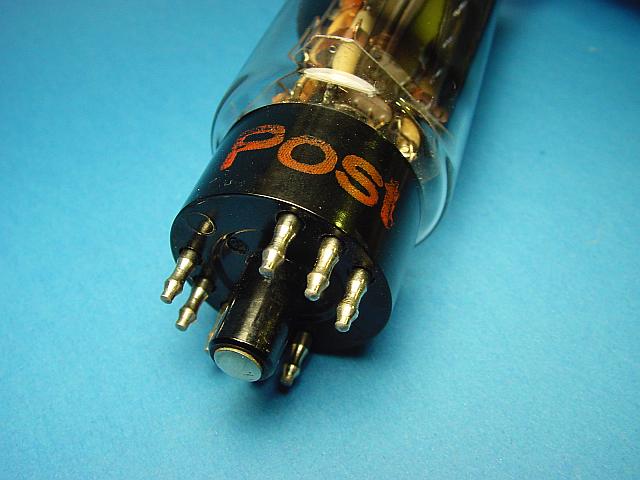

Die Beschaltung der Röhre erfolgt über einen 8-poligen Stahlröhrensockel, mit einem zusätzlichem Kontakt auf der Führungsnase. Ein "Post"-Stempel ist ebenfalls vorhanden.

HR1/60/0,5 Sockel

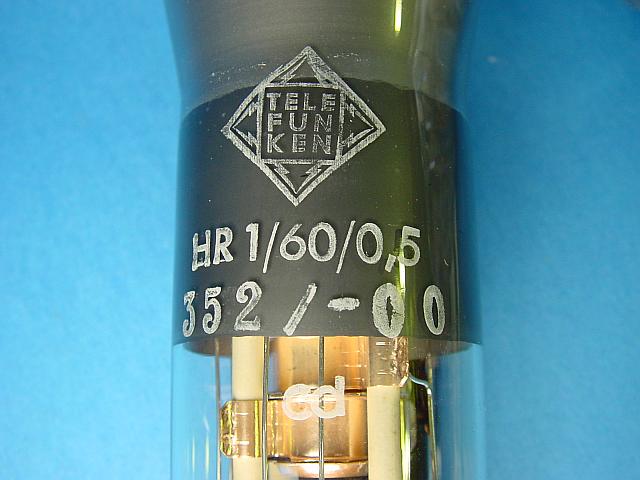

Logo und Beschriftung.

HR1/60/0,5 Beschriftung

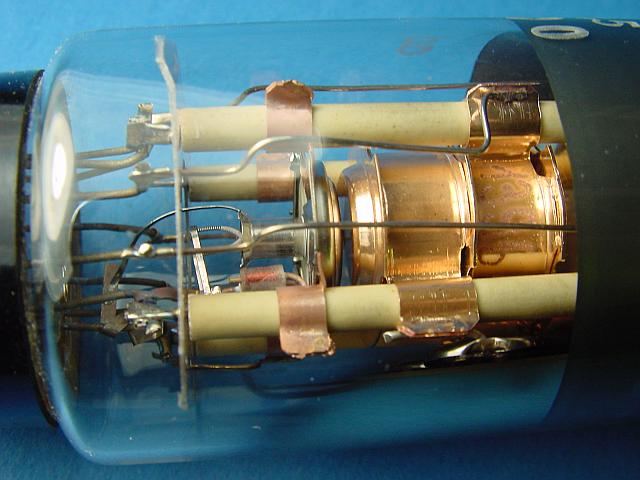

Der Systemaufbau.

HR1/60/0,5 Systemaufbau
